電容式電壓互感器測試儀簡介 ----Product introduction
UAPT-C便攜式電壓互感器分析儀是在傳統基于調壓器、升壓器、串聯諧振的互感器校驗裝置的基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型PT測試儀器。裝置采用高性能DSP+FPGA以及先進的ARM工控機、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
主要特點
1、單臺儀器即可實現電容式PT（CVT）、電磁式PT的誤差測試，無需諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備，大大降低了現場校驗誤差的工作量。
2、測試范圍寬，能測試電壓等級為6kV~800kV電磁式電壓互感器。
3、內部采用0.01級的標準電壓互感器，采用測差法測試互感器的低壓誤差；利用變頻測試技術得到工作區間的勵磁特性曲線，結合低壓實測的誤差值用外推法分析出互感器整個工作量程的誤差。儀器的測試等級可達到0.05級。測試過程中，最大產生不超過3kV的測試電壓，保證現場測試的安全性。
4、測試接線簡單，操作簡單易學，只需根據引導提示操作即可輕松完成互感器校驗工作，大大提高了測試效率。
5、具有智能判斷外部接線狀況，提示接線錯誤、變比、極性錯誤等。
6、自動對測試數據進行化整，并判斷是否超差，超差數據使用反色顯示，對互感器的數據特性直觀明了。
7、大規模存貯器可存儲現場測試數據多達10000條。
8、采用鋁型材機箱，具備良好的抗干擾性，并且保障現場高壓試驗時的操作人員安全和設備安全。
9、采用高分辨率大尺寸8寸真彩色液晶顯示，戶外強光下清晰顯示，帶有觸摸屏輔助操作，簡單快捷。
電容式電壓互感器測試儀參數 ----Technical parameter
| 型號 | UAPT-C | |
| 測試用途 | 電容式電壓互感器、電磁式電壓互感器特性測試。 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 800VA | |
| 接頭 | 標準交流插口60320 | |
| PT變比準確度 | 變比1～350 | 0.03%(典型值) |
| 變比350～1100 | 0.05%(典型值) | |
| 變比＞1100 | 0.07%(典型值) | |
| 相位測量 | 分辨率 | 0.01min |
| 準確度 | ±2min | |
| 二次繞組電阻測量 | 范圍 | 0Ω～500Ω |
| 分辨率 | 1mΩ | |
| 準確度 | 0.5%±2mΩ(保證值) | |
| 交流負載測量 | 范圍 | 0VA～1000VA |
| 分辨率 | 0.01VA | |
| 準確度 | 0.5%±0.05VA | |
| 輸出 | 低壓輸出 | 0～120V 5Arms，電流：12A（峰值）功率：600VA |
| 高壓輸出 | 0～3000V | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 相對濕度 | 5%～95%，不結露 | |
| 物理特性 | 尺寸 | 365×290×155mm3 |
| 重量 | ≈18kg(不包括附件) | |

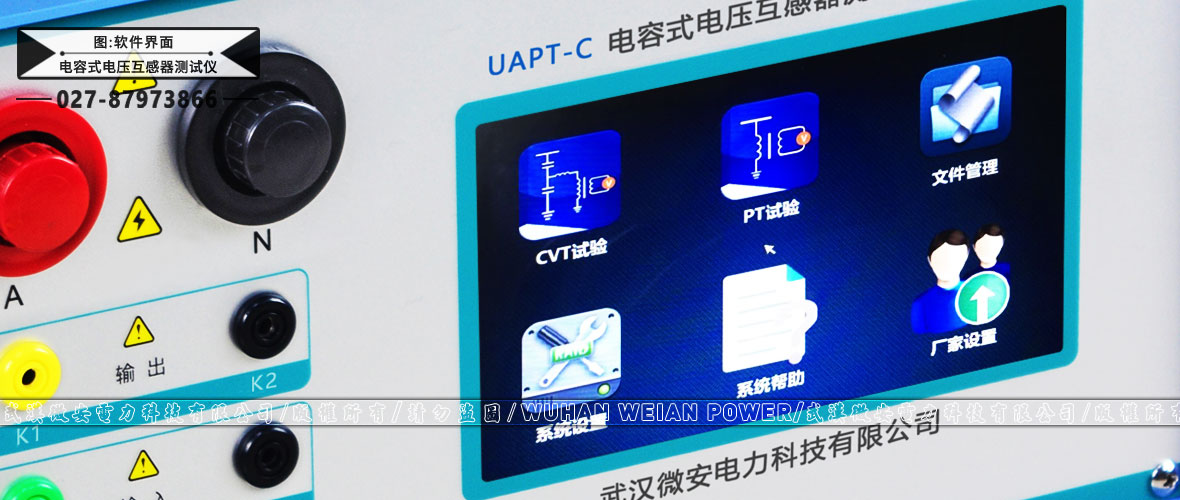

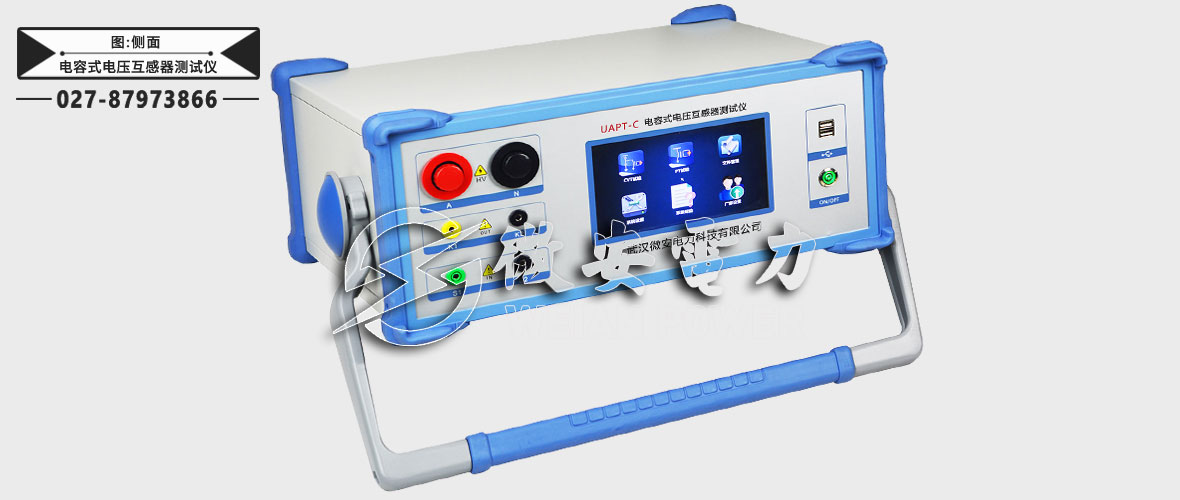

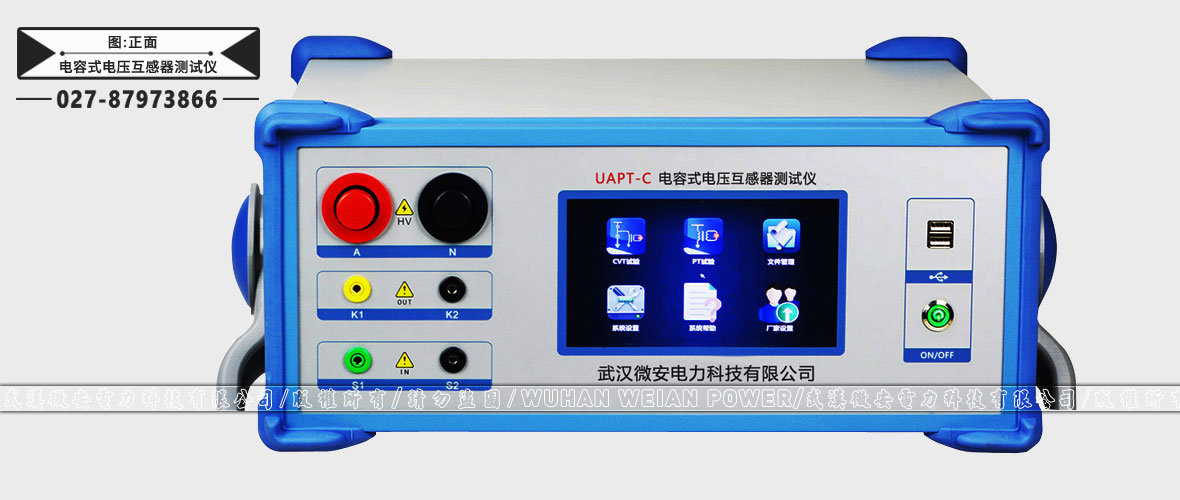

電容式電壓互感器測試儀圖片 ----Picture display

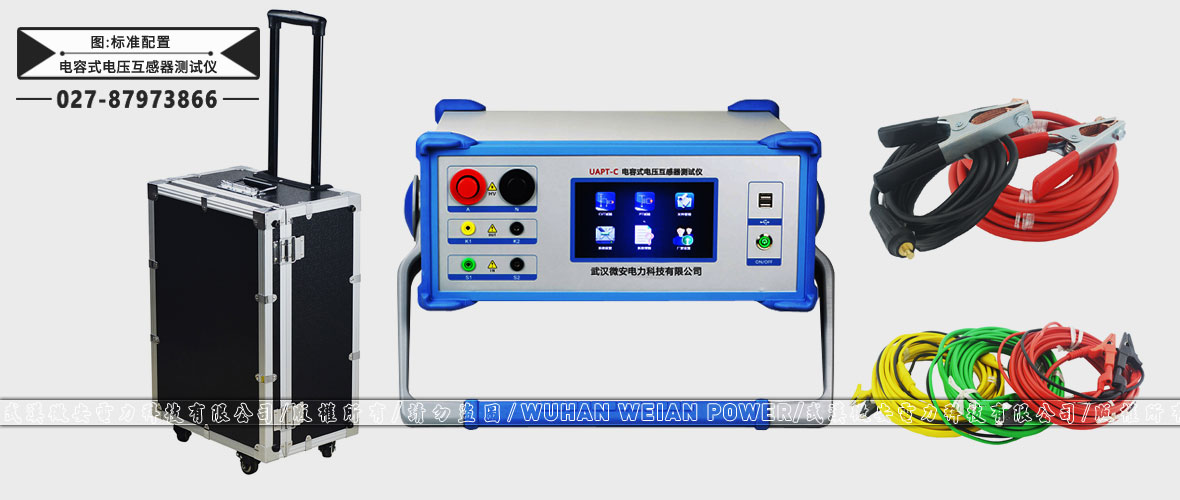

電容式電壓互感器測試儀附件配件 --------Accessories
本產品UAPT-C電容式電壓互感器測試儀詳細清單請以說明書或代銷合同為準
| 電容式電壓互感器測試儀 | 1臺 |
| 測試線 | 1套 |
| 電源線 | 1根 |
| 接地線 | 1根 |
| 打印紙 | 2卷 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
