變壓器有載調壓分接開關測試儀簡介 ----Product introduction
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，我公司成功的研制了本測試儀器，該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器
變壓器有載調壓分接開關測試儀優勢 ???----Product advantages
1、輸出電流大，適合測試更小的過渡電阻。
2、具備更豐富的電流輸出擋位，適合不同類型的試品測試。
3、具有完善的保護電路，可靠性強。
4、7寸全觸控工業級彩色液晶屏，分辨率高達1024×600，全視角顯示，亮度高達400cd/m2,戶外顯示更清晰，觸控面板采用防爆玻璃，更適合工業環境使用。
5、全功能旋鈕操作和觸控操作互為備份，為您帶來雙重操作保障，并配合全新的UI顯示系統，為用戶帶來安全、便捷的操作體驗。
6、配備高速熱敏打印機，便于數據打印。
7、具有本機存儲和優盤存儲，并配合上位機軟件，使波形分析更加方便。
變壓器有載調壓分接開關測試儀參數 ----Technical parameter
| 三相恒流源，充電電流 | 1A檔 |
| 0.5A檔 | |
| 0.3A檔 | |
| 過渡時間測試量程 | 0.1ms～300ms |
| 過渡電阻最大量程 | 0mΩ~60Ω |
| 過渡電阻測量范圍 | 1.0A擋 : 1.0Ω～20Ω |
| 0.5A擋 5.0Ω～40Ω | |
| 0.3A擋 6.0Ω～60Ω | |
| 過渡電阻準確度 | ±(讀數×5%+0.1Ω) |
| 過渡時間準確率 | ±1ms |
| 時間分辨率 | 0.1ms |
| 電阻分辨率 | 0.01Ω |
| 尺寸重量 | 主機4.7kg (不含測試線) 主機325mm×225mm×125mm |
| 附件--------- | |
| 工作電源 | AC220±10% / 50/60Hz |
| 工作環境 | -10℃～50℃ / ≤90%，不結露 |
變壓器有載調壓分接開關測試儀圖片 ----Picture display

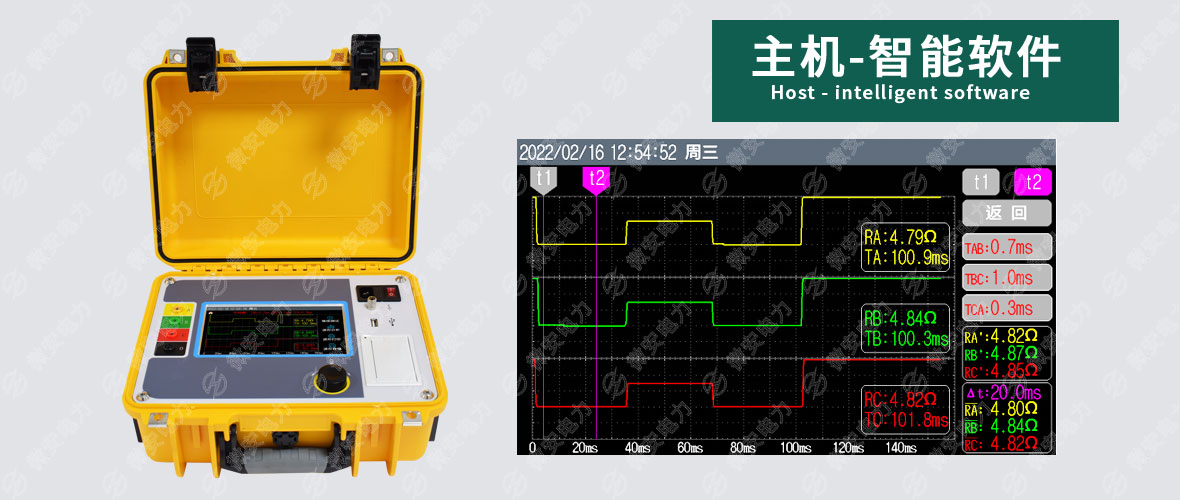

UAYZ-3000變壓器有載調壓分接開關測試儀-主機展示

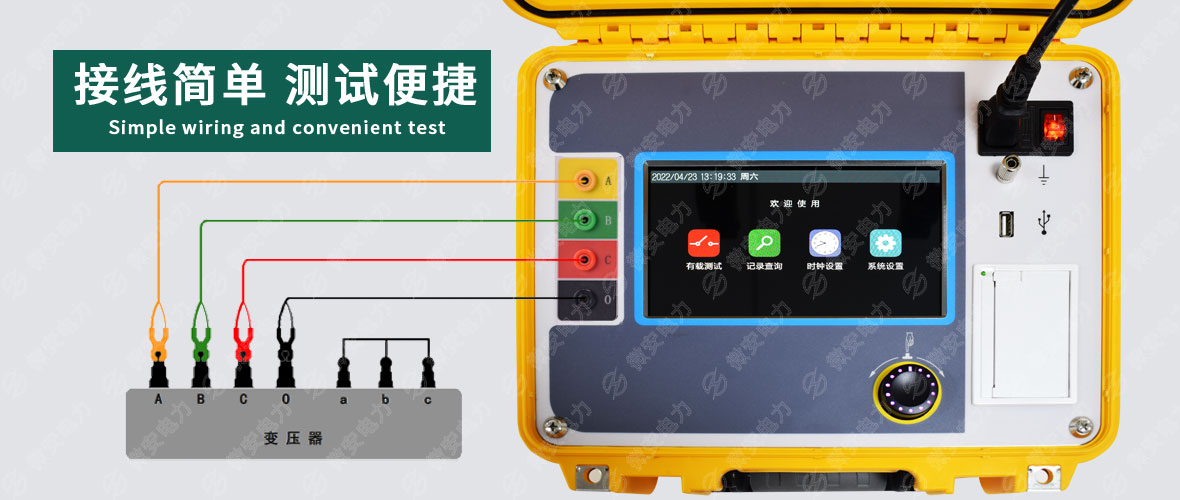

UAYZ-3000變壓器有載調壓分接開關測試儀測試接線

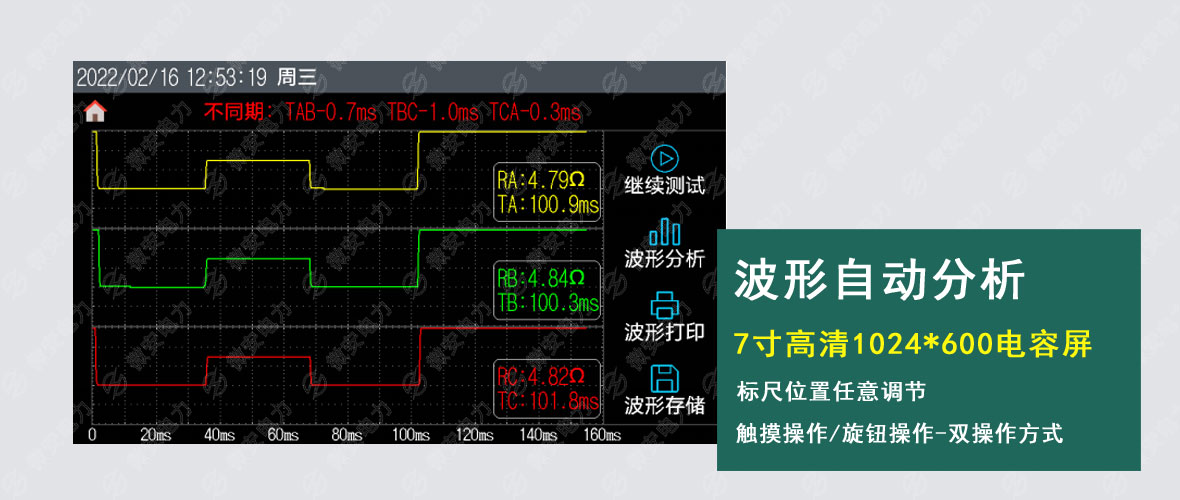

UAYZ-3000變壓器有載調壓分接開關測試儀分析軟件

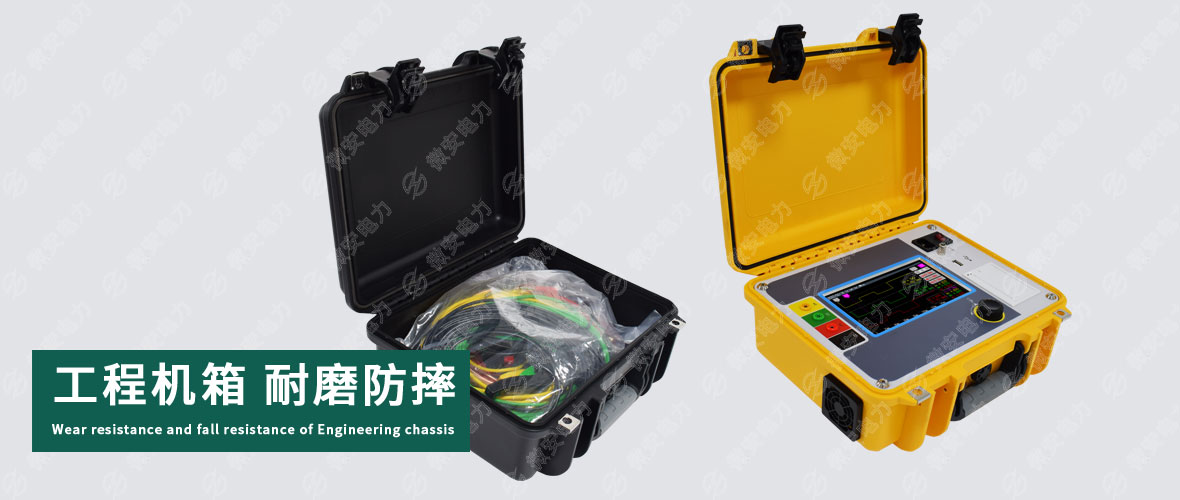

UAYZ-3000變壓器有載調壓分接開關測試儀機箱外觀

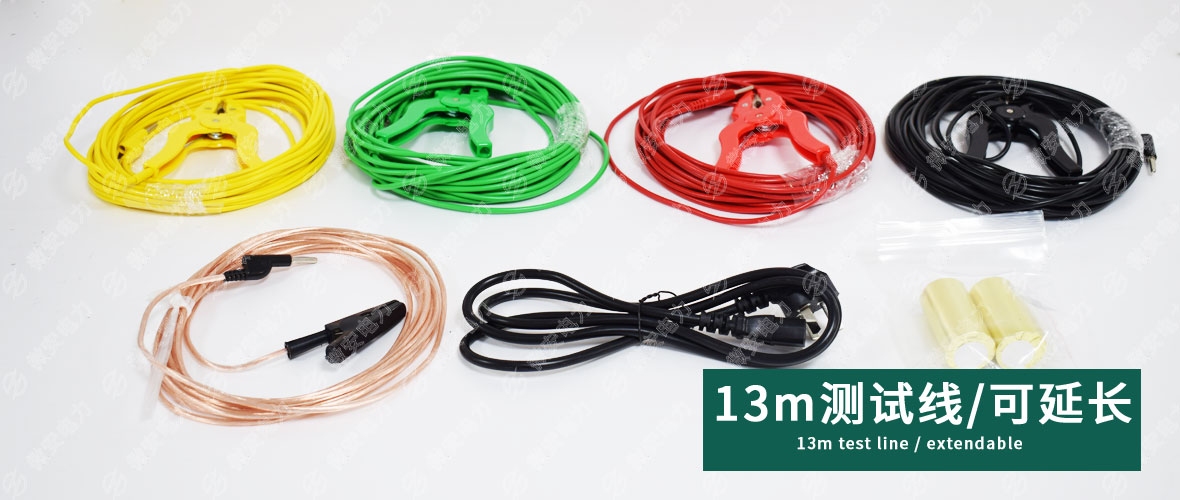

UAYZ-3000變壓器有載調壓分接開關測試儀測試線

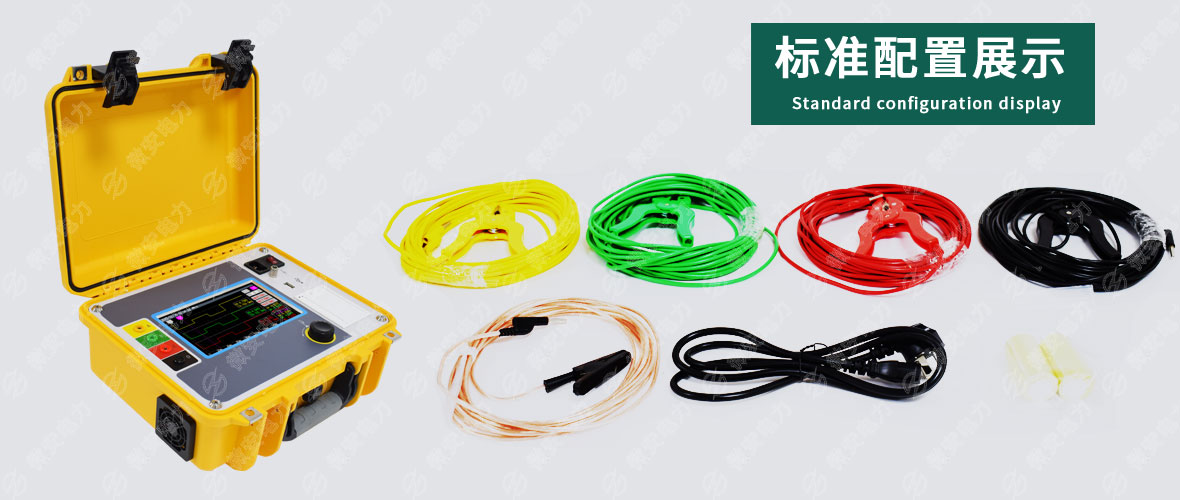

變壓器有載調壓分接開關測試儀附件配件 --------Accessories
本產品UAYZ-3000變壓器有載調壓分接開關測試儀詳細清單請以說明書或代銷合同為準
| 黃綠紅黑測試儀 | 1套/13米 | 打印紙 | 2卷 |
| 三芯電源線 | 1條 | 使用說明書 | 1份 |
| 250V/2A保險管 | 3只 | 出廠檢測報告 | 1份 |
| 合格證 | 1份 |
變壓器有載調壓分接開關測試儀技術應用 --------Technology application
測試變壓器過渡電阻與過渡時間的意義
? 過渡電阻阻值測試的目的是檢查過渡電阻與引線 , 接線端子等連接是否良好
? 過渡電阻的阻值增量與出廠銘牌數據對比不超過 10%為合格。
? 過渡時間的測試值應符合制造廠技術要求
? 過渡時間的不同期，規程中均沒有明確的規定，一般是不大于 5 毫秒

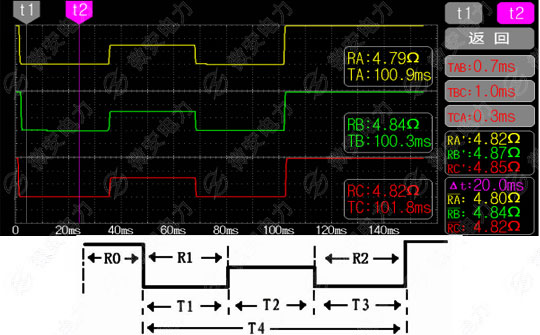

? R1：過渡電阻1 、 R2：過渡電阻2、
? T1：過渡電阻1運行時間 、T2：橋接時間、 T3：過渡電阻2運行時間、 T4：過渡時間
