回路電阻測試儀簡介 ----Product introduction
UAHL-100A回路電阻測試儀又稱開關回路電阻測試儀和接觸回路電阻測試儀，回路電阻測試儀為適用于開關控制設備回路電阻的測量，該100A回路電阻測試儀采用高頻開關電源處理技術和數字電路處理技術相結合設計而成的回路電阻測試儀。
UAHL-100A回路電阻測試儀是根據電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量直流電流不小于100A的規定，以確保試驗結果準確。
武漢微安電力科技有限公司研發中心根據中華人民共和國電力執行標準DL/T845.4-2004以及現場使用規范進行研發。、UAHL-100A回路電阻測試儀采用高頻開關電源處理技術和數字電路處理技術相結合設計而成，測試電流采用國家標準推薦的直流100A進行測試，UAHL-100A回路電阻測試儀適用于開關控制設備回路電阻的測量，分辨率達1uΩ，可在電流100A的情況下直接測得回路，數據顯示直觀，清晰，UAHL-100A回路電阻測試具有測量準確、性能穩定，操作簡單，符合電力、供電部門現場開關類廠回路電阻測試的使用要求。
主要特點
1、大電流：，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果
2、抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
3、該(100A型)回路電阻測試儀使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能
4、該(100A型)回路電阻測試儀攜帶方便：體積小、重量輕
回路電阻測試儀參數 ----Technical parameter
| 測量范圍 | 1～1999μΩ |
| 分辨力 | 1μΩ |
| 測試電流 | DC 100A |
| 測量精度 | 0.5%±1d |
| 顯示方式 | 電流：三位半LCD |
| 電阻：三位半LCD | |
| 工作電源 | AC220V±10% 50Hz |
| 工作環境 | 溫度-10℃～40℃，濕度：≤80%RH |
| 體積 | 300×270×200 mm3 |
| 重量 | 5kg(不含附件) |
回路電阻測試儀圖片 ----Picture display

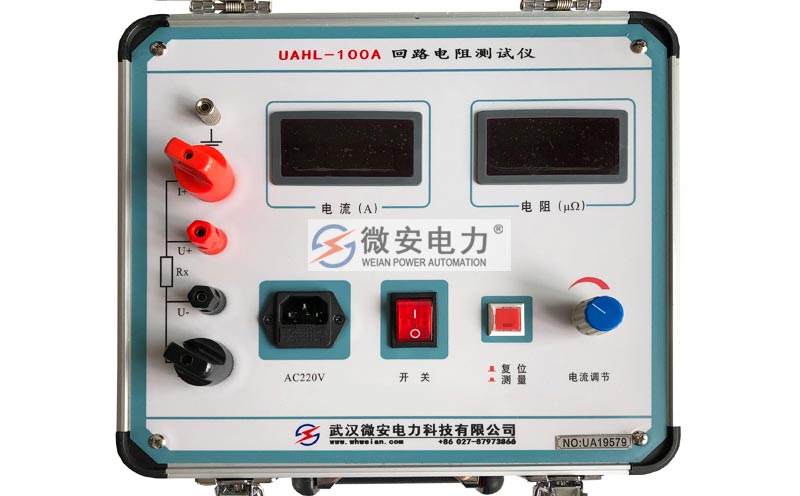

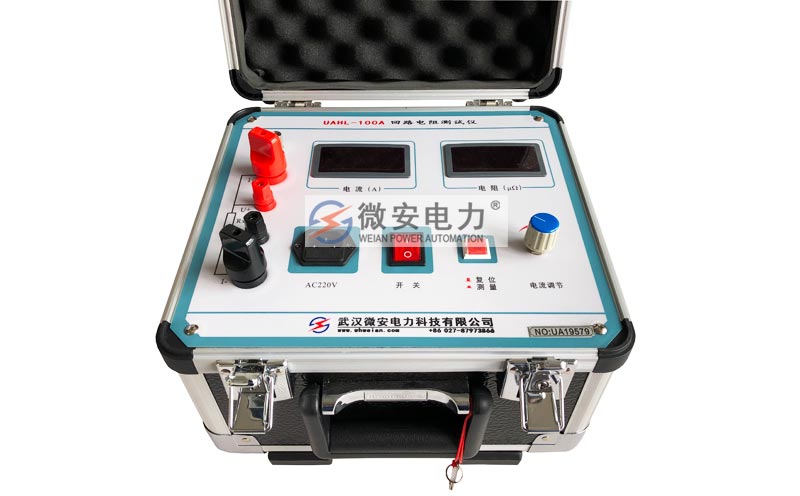

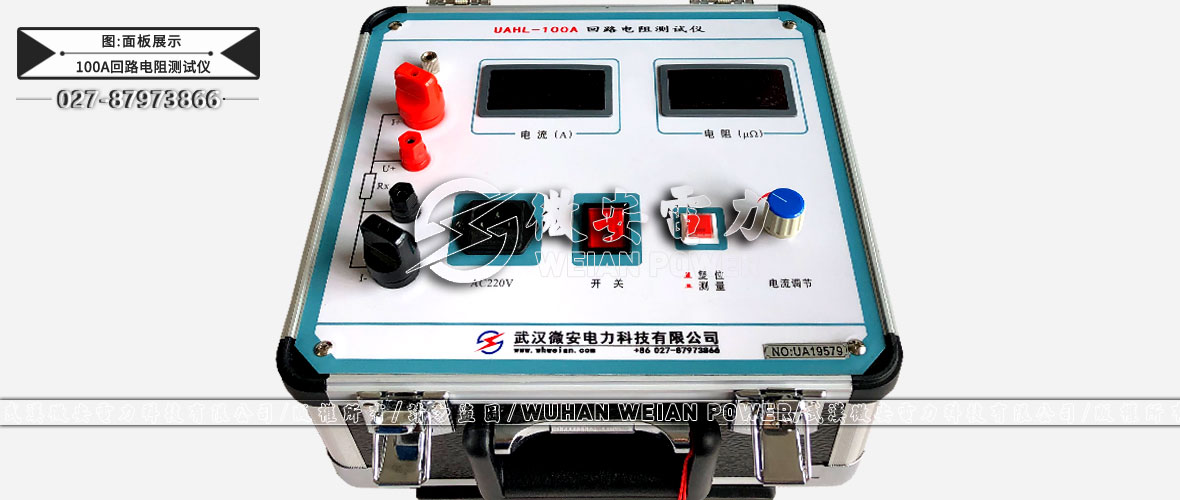

面板

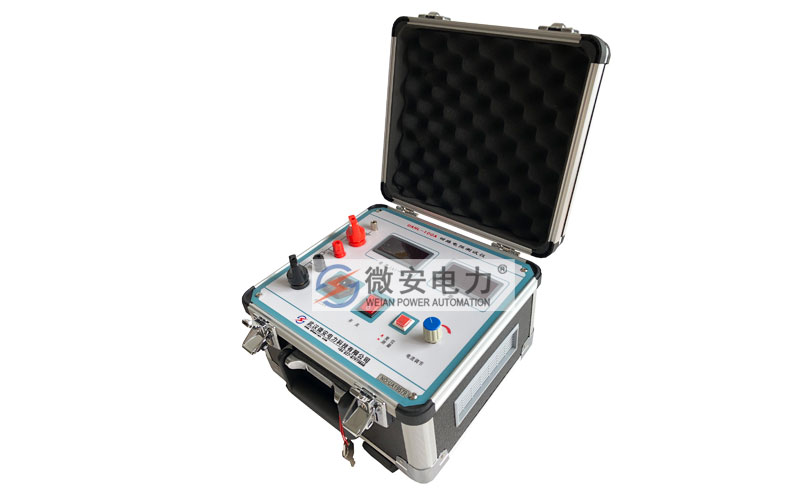

正面

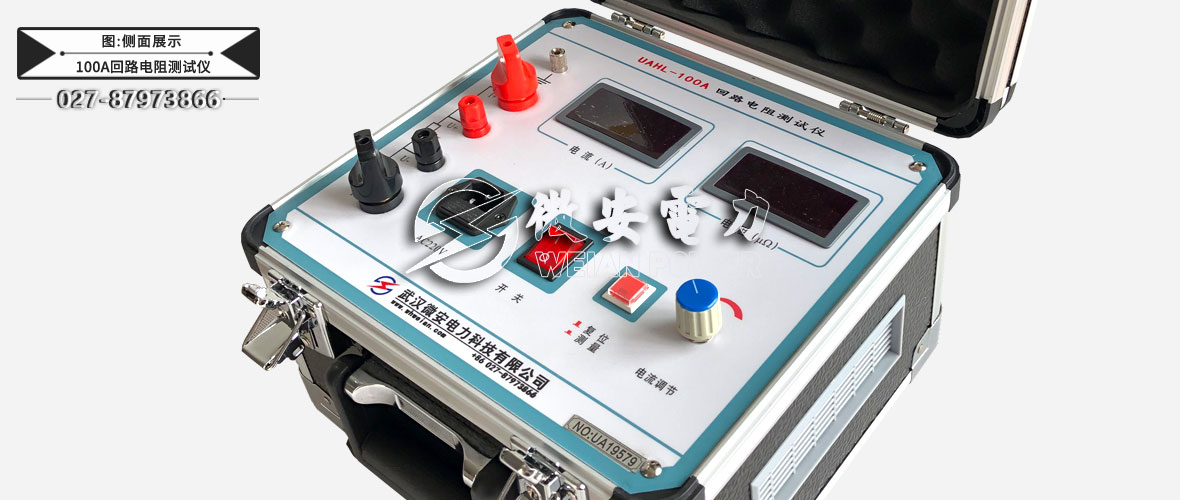

右側

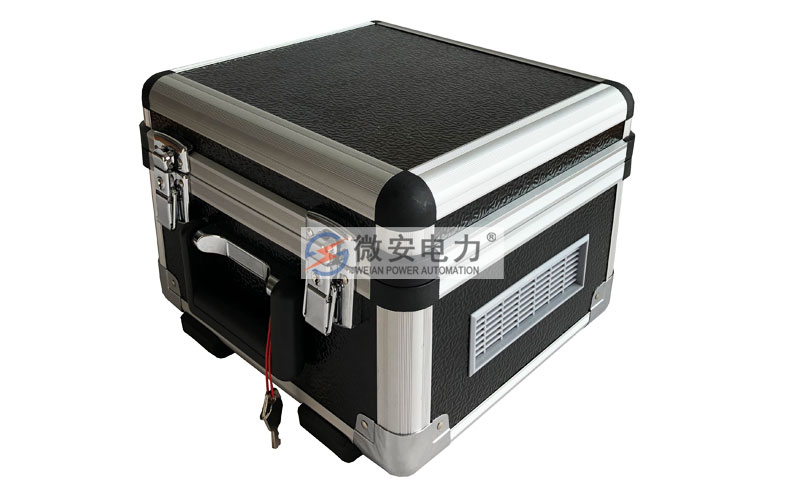

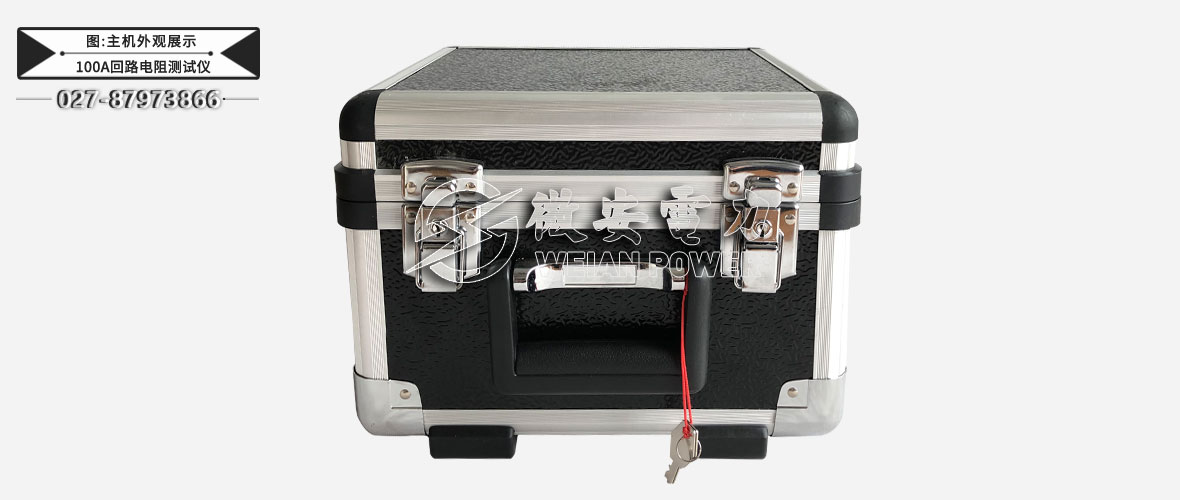

機箱

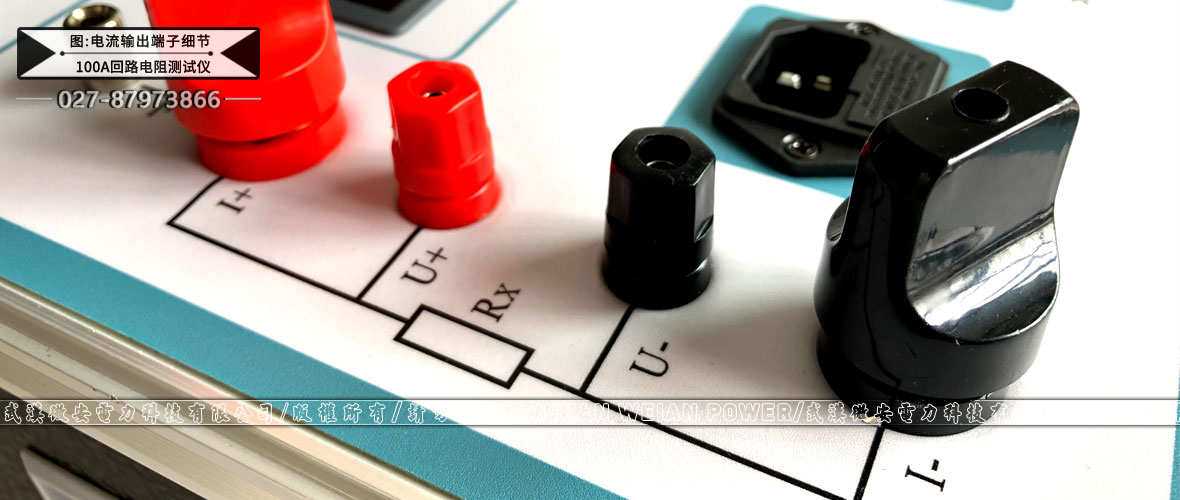

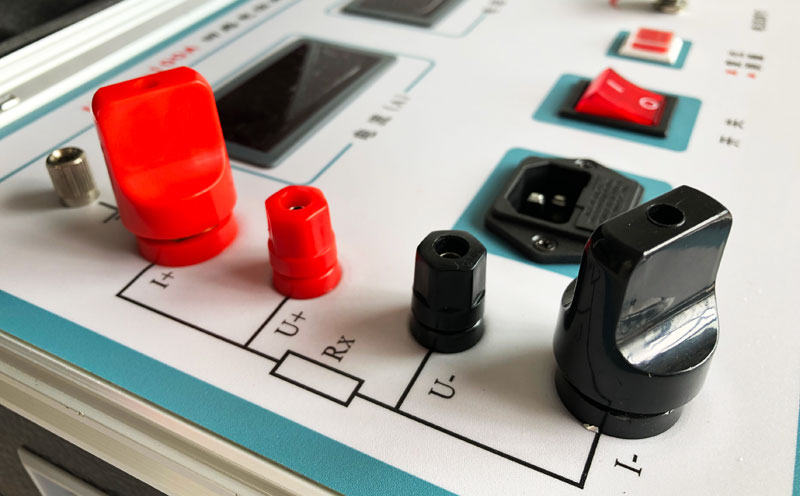

測試端子

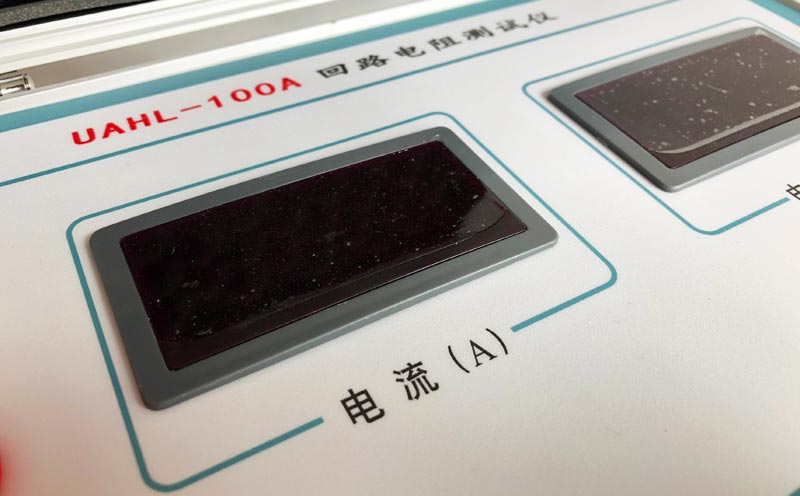

電流及電阻表頭

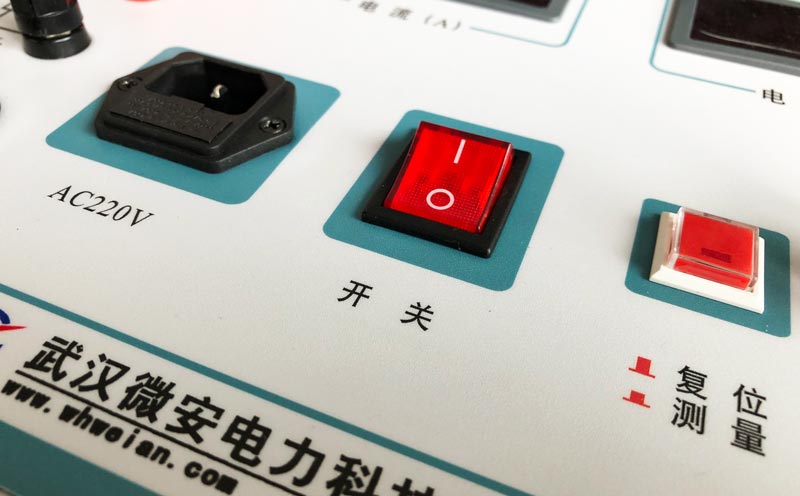

電源及開關

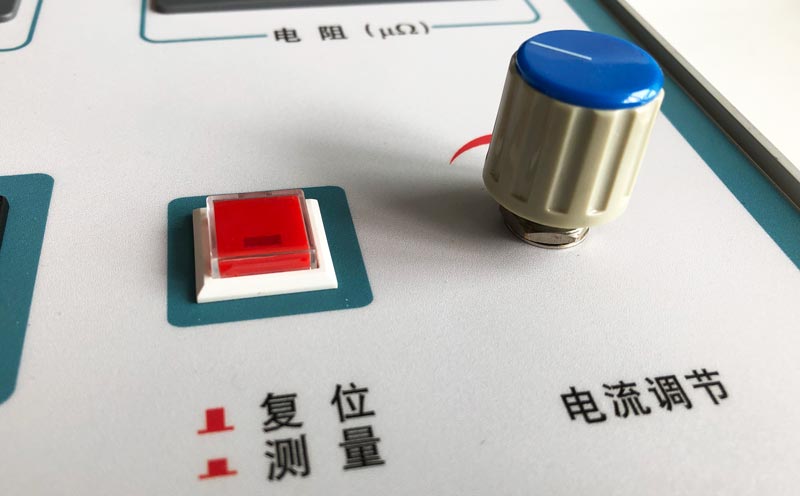

電流調節旋鈕

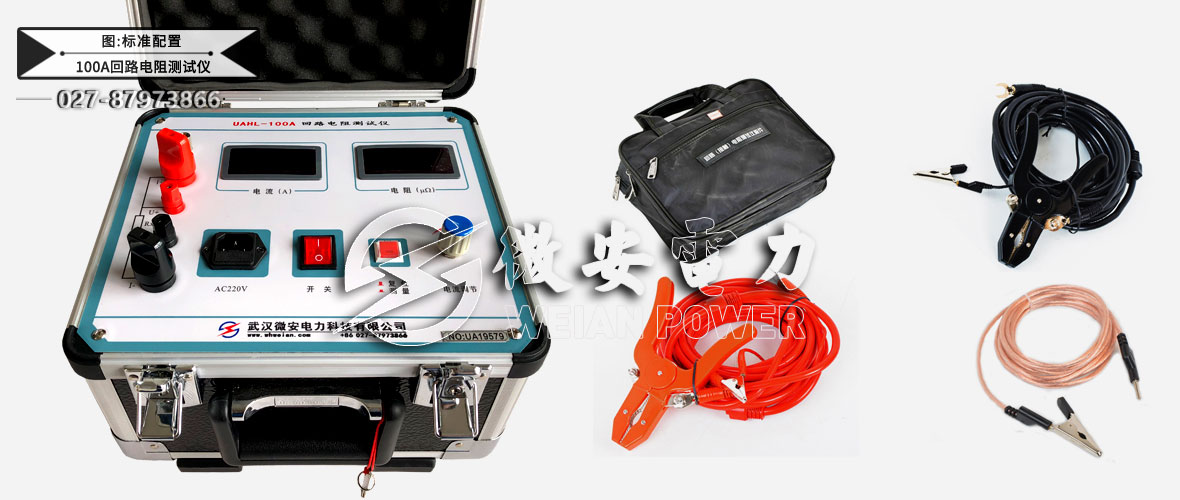

回路電阻測試儀附件配件 --------Accessories
本產品UAHL-100A回路電阻測試儀回路電阻測試儀詳細清單請以說明書或代銷合同為準
| 回路電阻測試儀 | 1臺 | 測試線 | 1套 |
| 接地線 | 1根 | 電源線 | 1根 |
| 保險管(5A) | 3個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |

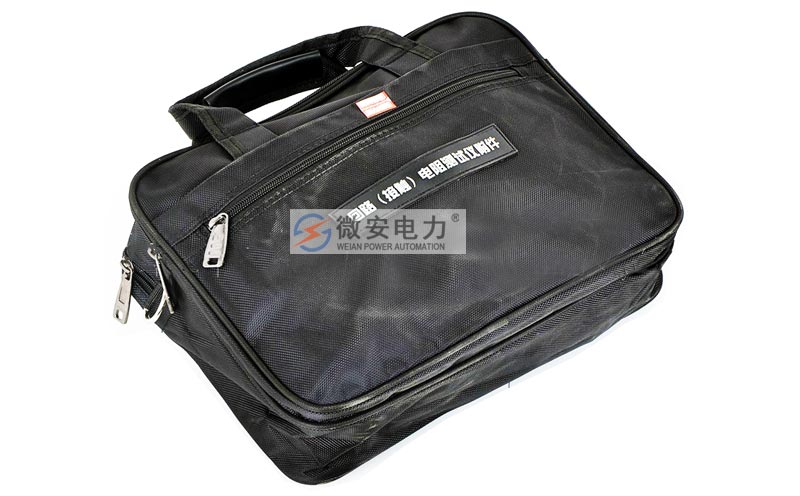

回路電阻測試儀-線包
回路電阻測試儀-測試夾紅
回路電阻測試儀-測試夾黑
回路電阻測試儀-接地線/保險管
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
回路電阻測試儀技術應用 --------Technology application

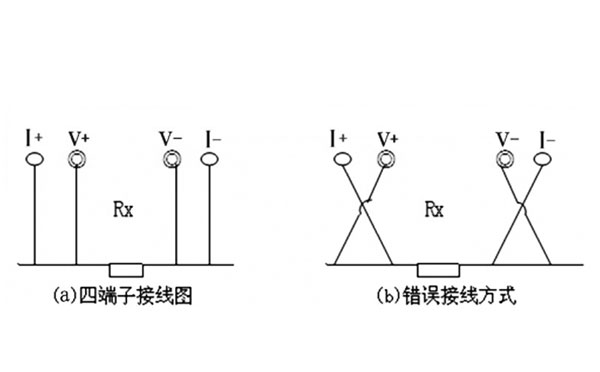

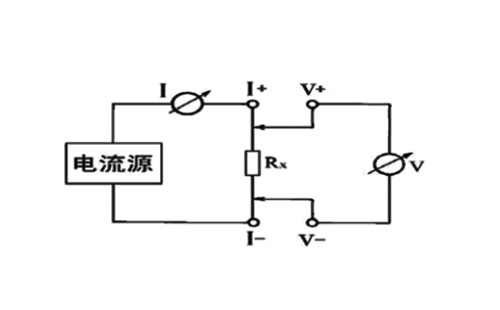

答:采用的是直流電壓降法,也稱為四線法測試原理，具體可見下方原理圖，由電流源經“I+、I-兩端口（也稱 I 型口），供給被測電阻 Rx 電流，電流的大小有電流表 I 讀出，Rx 兩端的電壓降“V+、V-”兩端口(也稱 V 型口)取出，由電壓表 V 讀出。通過對I、V 的測量，就可以算出被測電阻的阻值。
答:1、斷開斷路器任意一端的接地開關或接地線，然后將斷路器進行合閘，清除斷路器接線觸頭的油漆及金屬氧化層。
? ?2、先接好回路電阻測試儀的安全地線，再接儀器面板側測試線，注意電流與電壓應為同極性，斷路器側需要注意電壓線在電流線內側，具體可參考下面接線原理圖
? ?3、檢查確認無誤后，接入 220V 交流電，合上電源開關， 儀器進入開機狀態。
? ?4、調節“電流調節”旋鈕，使電流升至 100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示 1，則表示所測回路電阻值超量程或外部回路開路。
? ?5、測量完畢，記錄好測量數據，斷開電源開關，將測試線夾收好，放入附 件包內。
? ?6、拆除試驗測量線，將斷路器分閘（斷路器回復測試前狀態）。
答:1、回路電阻測試儀在使用前應可靠接地，防止測試過程中感應電流對儀器造成損壞
? ?2、該儀器不得用于測試帶電回路中的回路電阻。
? ?3、為保證數據精度，該回路電阻測試儀配套的測試線用戶不得隨意更換。
? ?4、禁止將電流線夾在開關觸頭彈簧上，防止燒壞彈簧。
? ?5、儀器不使用時應置于通風、干燥、陰涼、清潔處保存， 注意防潮、防腐蝕性的氣體。
