無線繼電保護矢量分析儀簡介 ----Product introduction
UASL-W無線繼電保護矢量分析儀又稱為六相保護回路矢量測試儀、回路矢量分析儀。由兩臺手持測量終端組成，可無線同步測量六路電壓、電流幅值及相位，也可單獨做為三相伏安相位表使用。UASL-W無線繼電保護矢量分析儀采用按鍵式操作、能自動切換量程、實現大容量存儲、且可顯示向量圖，非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
主要特點
1、分布式無線同步測量伏安相位電參數，無線同步測量六路電壓，六路電流幅值相位；
2、單獨使用可當作三相伏安相位表；
3、無線同步測量相位精度在0.2°以內；
4、無需GPS，避免長時間尋星；
5、無需放電纜來引入參考電壓，避免由于電纜絕緣或者操作問題造成的PT二次短路；
6、能同步測量智能電網合并單元前的變壓器高、低壓側差動保護CT信號；
7、采用專用定制天線，輕松應對站內各種復雜環境的遠距離無線通訊；
8、可選的無線中繼器，解決地下室及屏蔽很好的室內無線通訊的問題；
9、測量頻率；
10、測量功率；
11、顯示六角圖向量；
12、三相不平衡度測量；
13、電流幅值相位測量最小可達1mA，非常適合變電站主變帶負荷試驗，新建站或負荷小的站電流測量；
14、具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量的精度；
16、自動切換量程；
17、電壓、電流采樣全隔離；
18、可通過SD卡升級應用程序；
19、采用3.5寸彩色液晶顯示屏；
無線繼電保護矢量分析儀參數 ----Technical parameter
| 型號 | UASL-W | |
| 測試用途 | 同步測量六路電壓/電流幅值、相位 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 頻率 | 50/60Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準DC插頭 | |
| 電壓 | 測量范圍 | 5～600V |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.1V | |
| 電流 | 測量范圍 | 0.001～6A(可擴展) |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.0001A | |
| 有功功率 | 測量范圍 | 0.005～3600W |
| 測量誤差 | 0.5%×讀數(PF＝1) | |
| 分辨率 | 0.1W | |
| 無功功率 | 測量范圍 | 0.005～3600Var |
| 測量誤差 | 0.5%×讀數(PF＝0) | |
| 分辨率 | 0.1Var | |
| 頻率 | 測量范圍 | 45～65Hz |
| 測量誤差 | ±0.02Hz | |
| 分辨率 | 0.01Hz | |
| 相位 | 測量范圍 | 0～360° |
| 測量誤差 | ±0.2° | |
| 分辨率 | 0.1° | |
| 環境條件 | 運行溫度 | -20℃～+50℃ |
| 存儲溫度 | -20℃～+50℃ | |
| 濕度 | 相對濕度：5%～95%，不結露 | |
| 物理特性 | 尺寸 | 手持終端×2：135×240×55mm3 |
| 外包裝箱×2：390×290×105mm3 | ||
| 重量 | 手持終端×2：1kg(不含附件) | |
| 總重量×2：2.5kg(含附件) | ||

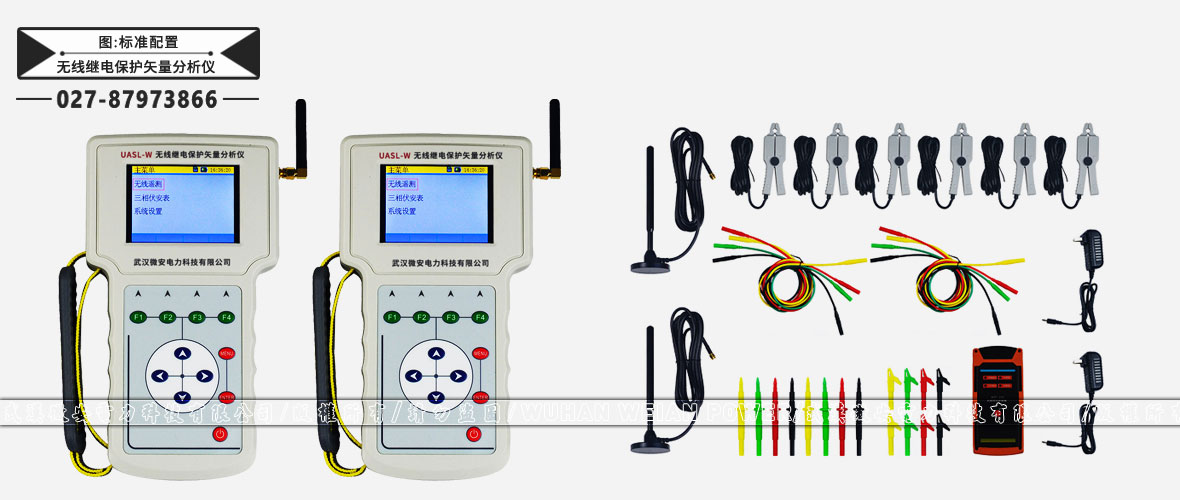

無線繼電保護矢量分析儀圖片 ----Picture display
無線繼電保護矢量分析儀附件配件 --------Accessories
本產品UASL-W無線繼電保護矢量分析儀詳細清單請以說明書或代銷合同為準
| 測量終端 | 2臺 |
| 電流鉗 | 2把 |
| 電壓測試線 | 1條 |
| 電壓測試用鱷魚夾 | 8個 |
| 5V/3A電源適配器 | 2個 |
| SD卡（8G | 1張 |
| 3.7V,6000mAH鋰電池 | 1塊 |
| 膠棒天線 | 2根 |
| 專用定制天線 | 2根 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
