遠程核相儀簡介 ----Product introduction
TAG-8800遠程核相儀用于遠距離（相距300米～800千米）核對高壓相位是否同相，相序顏色是否標注正確，也可用于近距離并網或環網核相。遠程核相儀適合1V～220KV輸電線路帶電作業和二次側帶電作業，遠程核相儀具有高壓驗電功能。遠程核相儀采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，同時采用GPS授時技術，兩臺（或多臺）遠程核相儀可以相隔幾百公里進行核相工作。
武漢微安電力科技有限公司生產的TAG-8800遠程核相儀（核相系統裝置）分為普通版、APP版和基站版這三種版本。
遠程核相儀用于長距離的核相或者定相工作，一般需要兩套設備，分別在兩地進行測量，遠程核相儀測量距離不受限制，只需在GPS信號覆蓋區域即可。遠程核相儀普通版測量結果需要人為打電話相互告知，由測試人員自行判定。APP版遠程核相儀測量精度和普通版遠程核相儀是一致的，區別在于它可以直接將雙方測量的值通過手機的4G、3G或者2G進行傳輸，并將核相結果直接顯示在手機上，同時測試人員可以自主選擇對方，并且可以選擇多個人同時核相，實現一對多的核相工作，可以減輕核相工作的復雜度。基站版遠程核相儀分基站設備和手持設備，一個基站設備可以配多套（數量不限）手持設備，基站設備一般放置于變電站內24小時工作，為全網核相提供一個標準源，用戶需要進行定相工作時，可只持一套手持設備就可完成定相工作，遠程核相儀與其他型號區別在于，可以實現全網的顏色標注的統一，方便了配網環網的工作，功能強大。
主要特點
1、采用無線傳輸技術，遠程核相儀操作安全，使用方便。
2、遠程核相儀采用GPS授時技術，可以相隔幾百公里核相。
3、APP版遠程核相儀采用低功耗藍牙技術與手機APP建立連接，數據可通過手機相互通訊。
4、基站版的遠程核相儀服務器采用阿里云空間，數據可靠性高達 99.99% 。
5、根據GPS信號強弱自動切換GPS模式和授時模式。
6、302*240彩屏同時顯示線路相位差、頻率、矢量圖、電池電量、測量時間、經緯度、衛星數量、GPS信號強度等信息。
7、接收主機采用真人語音提示測量結果和操作步驟。
8、遠程核相儀發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。
圖片展示
遠程核相儀參數 ----Technical parameter
| 版本 | 普通版 | APP版 | 基站版 |
| 相位差準確度 | ≤5° | ||
| 頻率準確度 | ±0.1HZ | ||
| 電壓測量范圍 | 1V～220KV | 1V～220KV（基站適用電壓：340V～420V） | |
| 最大傳輸視距 | 發射器和接收機的最大傳輸視距為100米 | 發射器和接收機的最大傳輸視距為100米；接收機與手機藍牙傳輸最大距離約為20米 | |
| 判斷結果 | 判斷（同相、異相），采用A級標準，相位差≥30°為異相，相位差＜30°為同相 | ||
| 遠程測量距離 | 0.3～800公里 | ||
| 泄漏電流 | 高壓測量時泄漏電流<10uA | ||
| 工作功耗 | 發射器功耗<0.1W，接收主機功耗<0.3W | 基站功耗<0.5W,發射器功耗<0.1W，接收主機功耗<0.3W | |
| 工作環境 | -35℃--- +45℃ 濕度≤95%RH | ||
| 儲存環境 | -40℃--- +55℃ 濕度≤95%RH | ||
| 電池容量 | 接收主機電池容量為2600mAH，發射器電池容量為350mAH | ||
| 重量 | 整機重量約11kg | 單臺接收機約5.5kg，基站設備約1kg | |
| 尺寸 | 89*26*11 | 接收機整機尺寸：長89cm×寬26cm×高11cm；基站尺寸：長50cm×寬26cm×高11cm | |
遠程核相儀圖片 ----Picture display

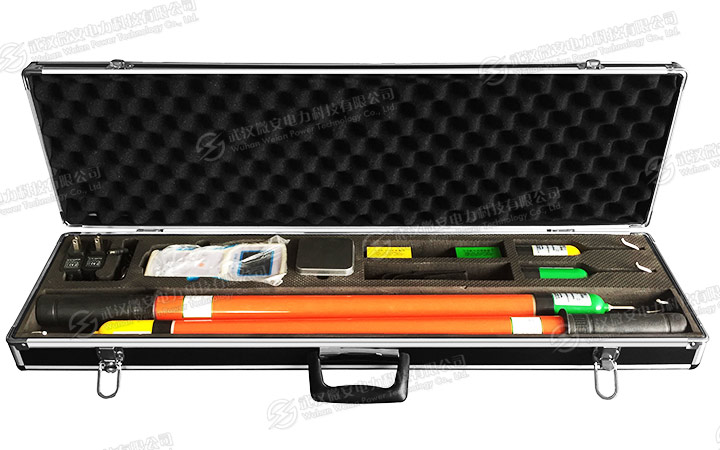

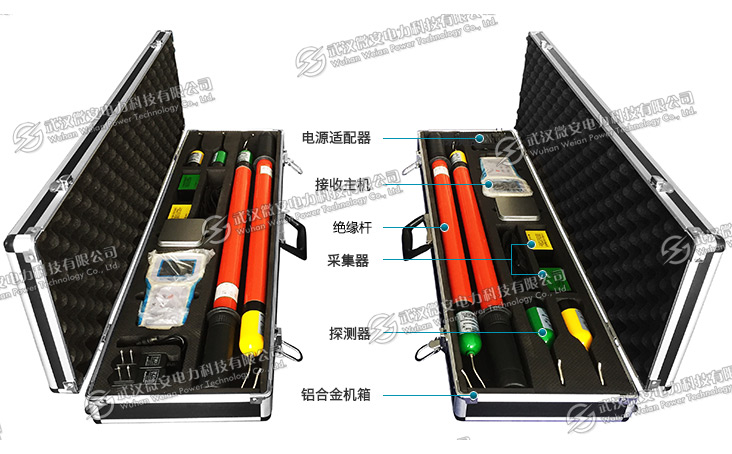

遠程核相儀附件配件 --------Accessories
本產品TAG8800遠程核相儀詳細清單請以說明書或代銷合同為準
| 鋁合金機箱 | 單機1個 整機2個 |
| 遠程核相儀（接收主機） | 單機1臺 整機2臺 |
| 高壓發射器X、Y | 單機1臺 整機2臺 |
| 低壓發射器X1、Y1 | 單機1臺 整機2臺 |
| 中置柜采集器X2、Y2 | 單機1臺 整機2臺 |
| 伸縮式絕緣桿(3米) | 單機2根 整機4根 |
| 尖頭端子 | 單機2個 整機4個 |
| 充電器(5V/1A) | 單機2個 整機4個 |
| 自檢測試線 | 單機2根 整機4根 |
| 接地線 | 單機2根 整機4根 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
遠程核相儀技術應用 --------Technology application
-

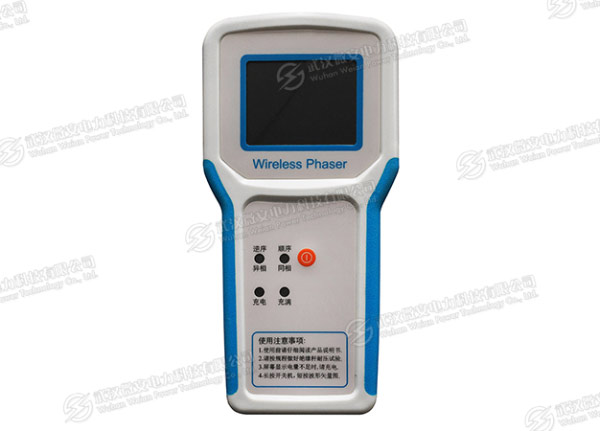

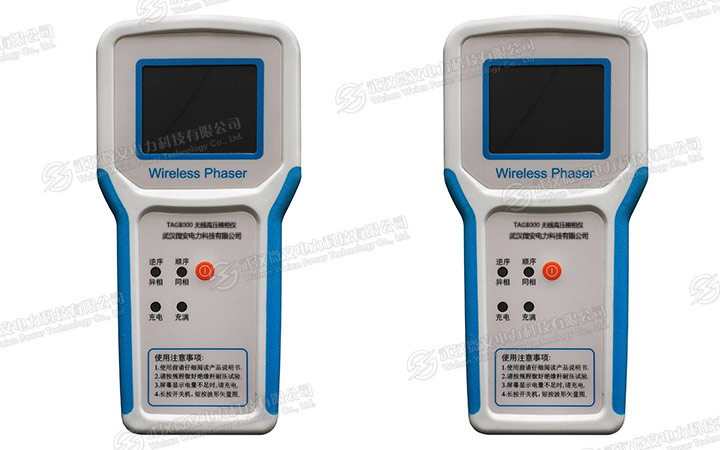

手持接收終端 -

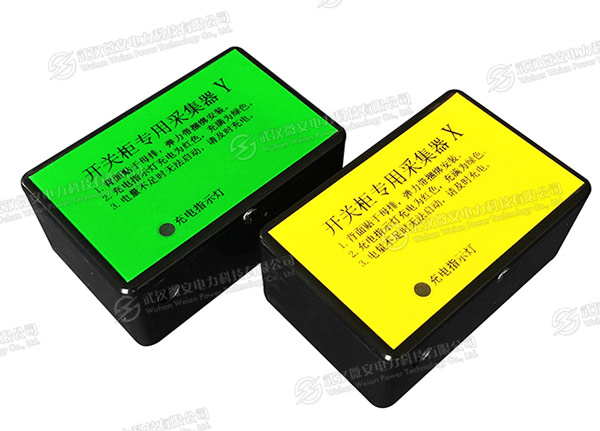

開關柜專用采集器 -

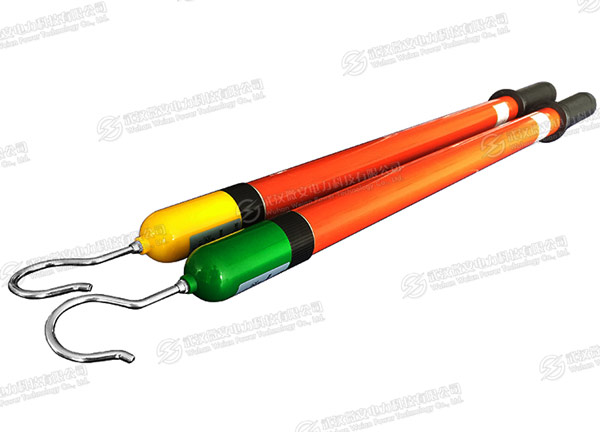

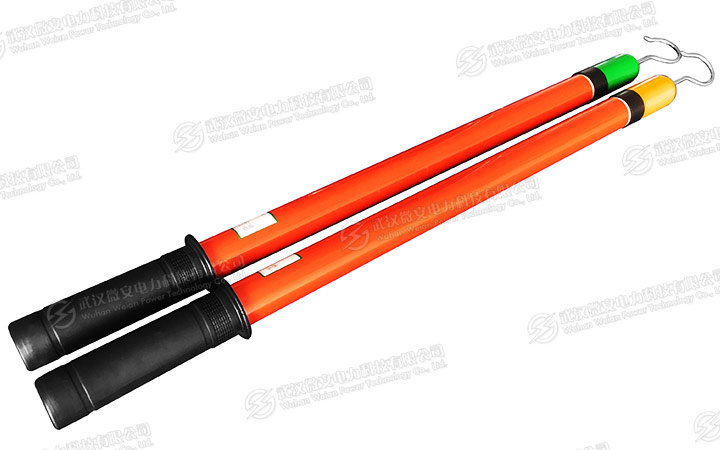

絕緣桿 -

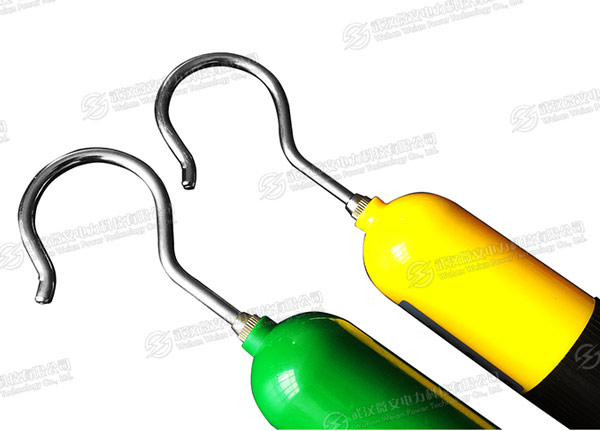

探測器
