變電站電氣設備諧振交流耐壓裝置簡介主要特點

變電站電氣設備諧振交流耐壓裝置主要特點

串聯諧振試驗對象：變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備

變電站電氣設備串聯諧振交流耐壓試驗：變壓器交流耐壓試驗、GIS系統交流耐壓試驗、SF6開關交流耐壓試驗、CT/PT交流耐壓試驗、絕緣子交流耐壓試驗、母線交流耐壓試驗、電纜交流耐壓試驗、套管交流耐壓試驗等容性設備。

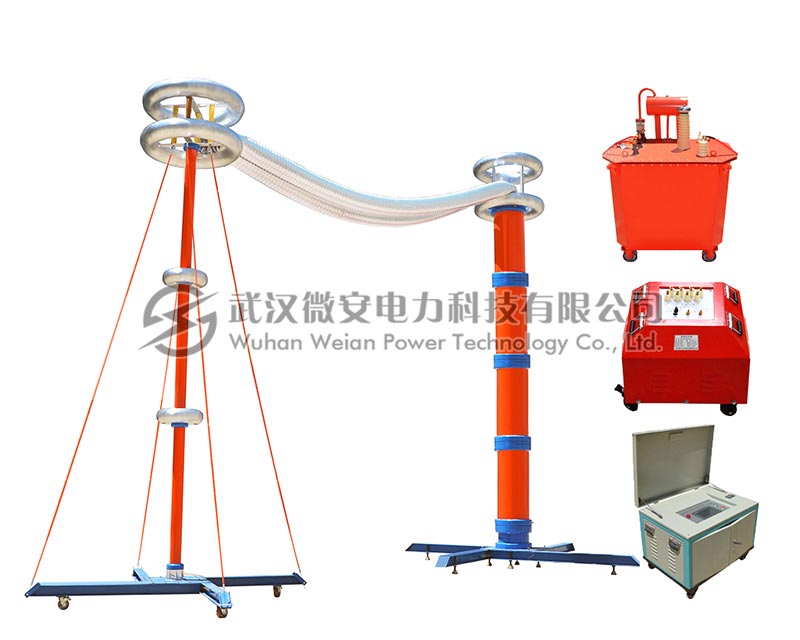

根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了串聯諧振耐壓試驗裝置，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的交流耐壓試驗設備。

變電站電氣設備交流耐壓諧振裝置主要特點

1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電
3、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高

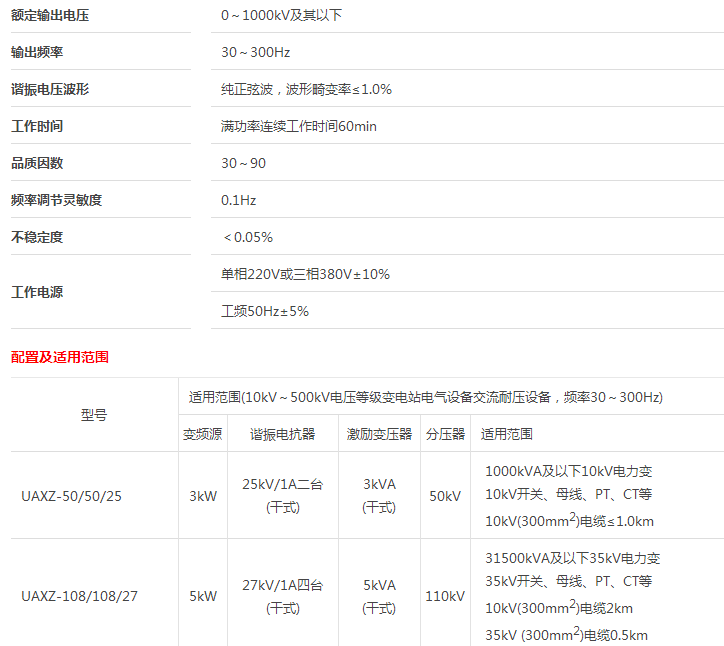

變電站電氣設備交流耐壓諧振裝置技術參數
