繼電保護交流試驗快速使用指南
發布時間:2023-01-16 19:42:43
閱讀次數: 872次
繼電保護測試儀的交流試驗模塊是其很重要的一個功能，因其可編輯行強，故能完成繼電保護保護試驗中絕大多數的功能校驗，像最常見的過電流保護、速斷保護和定值校驗，均是采用該模塊完成測試，那下面就講講交流試驗中快速使用方法....

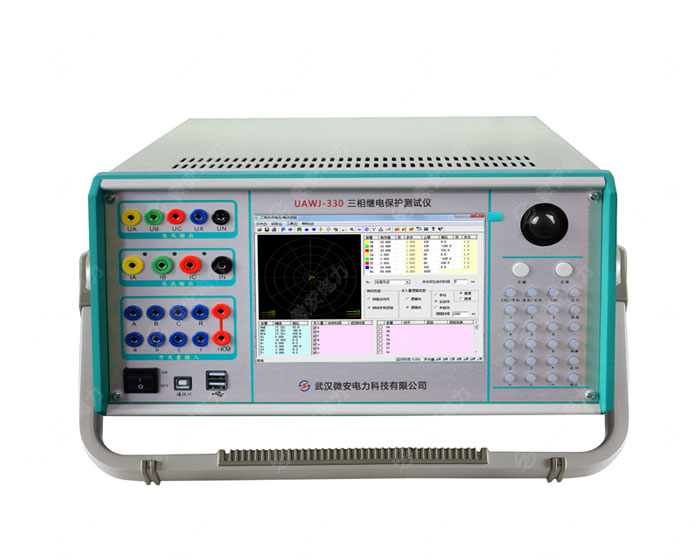

三相繼電保護測試儀———儀器采購 :張經理 153-7708-1310 （微信同號）
一、交流試驗軟件操作部分
1.工作電源220V， 打開電源開機后儀器會自動進去主菜單界面，如下圖

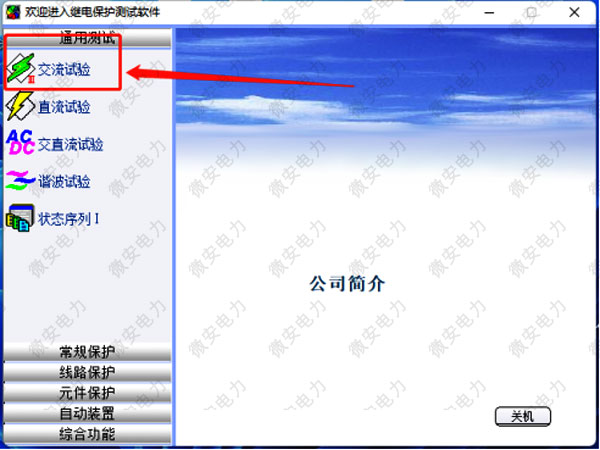

圖（1）、主菜單
2.按需求設置電流電流的 主要參數，分別是幅值，相位，頻率，如下圖

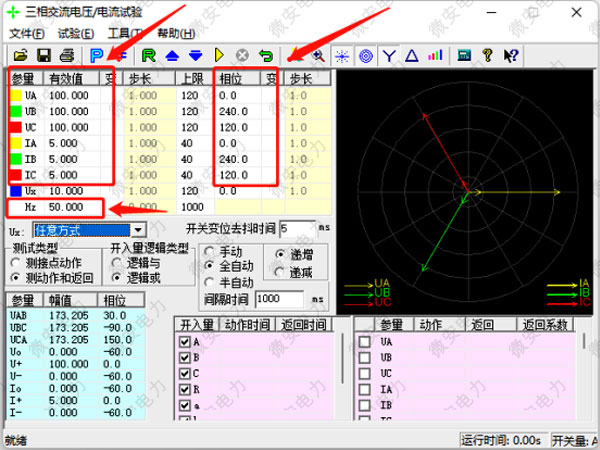

圖（2）、交流試驗界面
3.參數設置好以后， 確認接線沒問題 點擊”開始試驗” 就可以輸出電壓電流了

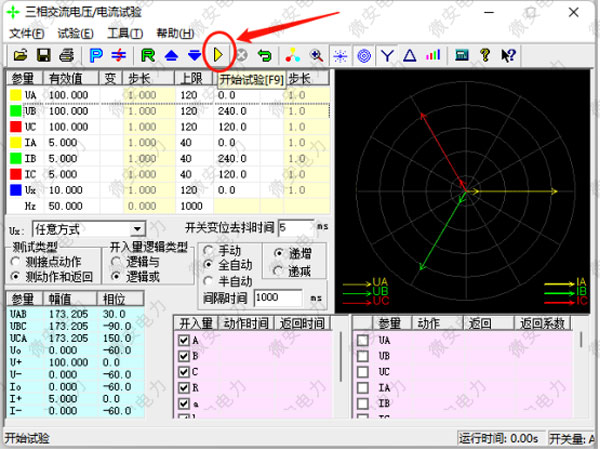

圖（3）、開始試驗
圖（4）、確認開始試驗
二、交流試驗按鍵操作部分
常用的快捷操作
輸出: 按一下“運行”，然后“確認”即可
停止: 按兩下 “ESC/停機” 即可

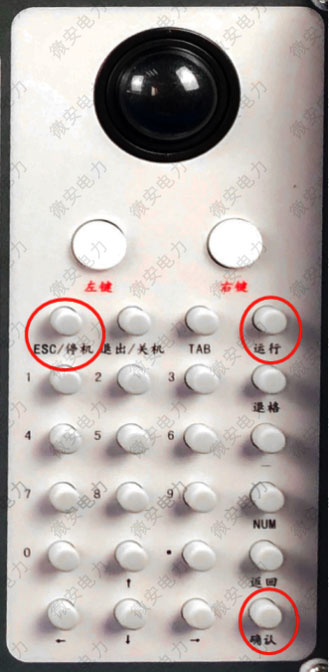

圖（5）、交流試驗按鍵操作
三、注意事項
1、電壓電流接線不要接錯，儀器的”電壓輸出”與”電流輸出”不可以接在一起，如下圖

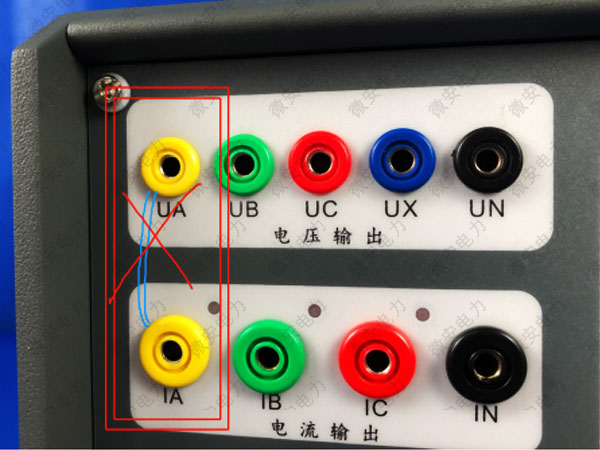

圖不可以把UA跟IA接一起
2、電壓電流輸出，不可以接大功率負載
3、輸出端子不可以接到帶電的位置
以上三種方式，均會直接造成儀器損壞
