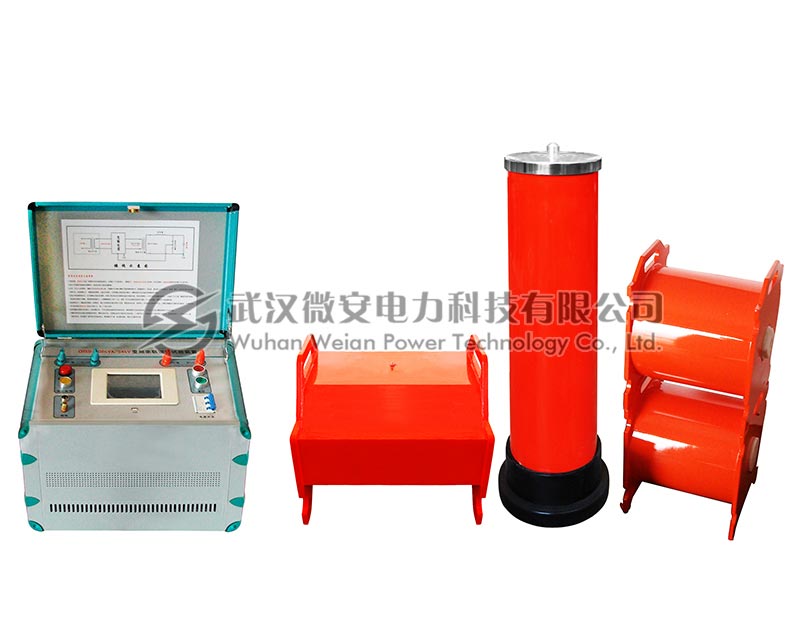

串聯諧振試驗裝置

串聯諧振試驗裝置是進行交流耐壓的首選設備，目前電力檢測行業對大容量被試品的耐壓試驗設備一般都會采用變頻串聯諧振耐壓試驗裝置，因?yàn)槠洳捎秒姼须娙莸腖C振蕩原理，可以采用組裝式的設備，即可完成長距離電纜，高電壓等級電氣設備的耐壓試驗。在實際應用中，因其操作簡單、便于攜帶的優點，廣泛應用于電力工程調試項目。其控制主機變頻電源可將流電經過AC→DC→AC變換， 輸出為純凈的正弦波，輸出頻率和電壓 一定范圍內可調，是串聯諧振進行升壓試驗的核心控制部分。

今天就針對現場經常遇到的一種情況講解一下可能的原因及排查的方案，以便于我們?cè)囼?yàn)人員在現場能自行解決這些常見問題

每一套串聯諧振試驗裝置在出廠之前，都會經過嚴格質檢，但是為什么到了試驗現場，變頻電源會出現升壓升不起來的現象（即升壓沒有達到設定值）。下面跟大家具體分析一下什么原因造成故障現象。

串聯諧振試驗裝置接線引起的原因

1.接線錯誤。根據測試原理，變頻電源的信號線應該與分壓器的采集信號柱相連，如果出現接線錯誤，則會導致升壓升不起來。這時只需將按照串聯諧振的操作說明，將各部分與被試品正確接線，即可解決升壓?jiǎn)栴}。

2.短接線斷了。在試驗中，勵磁變和電抗器通過短接線聯結，從而保證升壓試驗正常進行。當短接線出現故障，則表示勵磁變和電抗器均不能正常工作，出現升不了壓的情況實屬正常。通常情況，廠家在發貨時，除了試驗必須的測試線外，均會預留一些，只需更換故障短接線，就可以正常升壓。

高壓試驗具有一定的危險性，在進行試驗時，一定要嚴格遵守安全準則，按照設備的使用說明書正確操作各個步驟，以避免不必要的故障及危險。當設備出現故障時，一定第一時間請教專業人士，根絕專業指導來進行故障排除，切不可盲目自信，隨意對設備進行拆卸維修。
