UABC-TA變壓器變比組別測試儀面板端子功能介紹

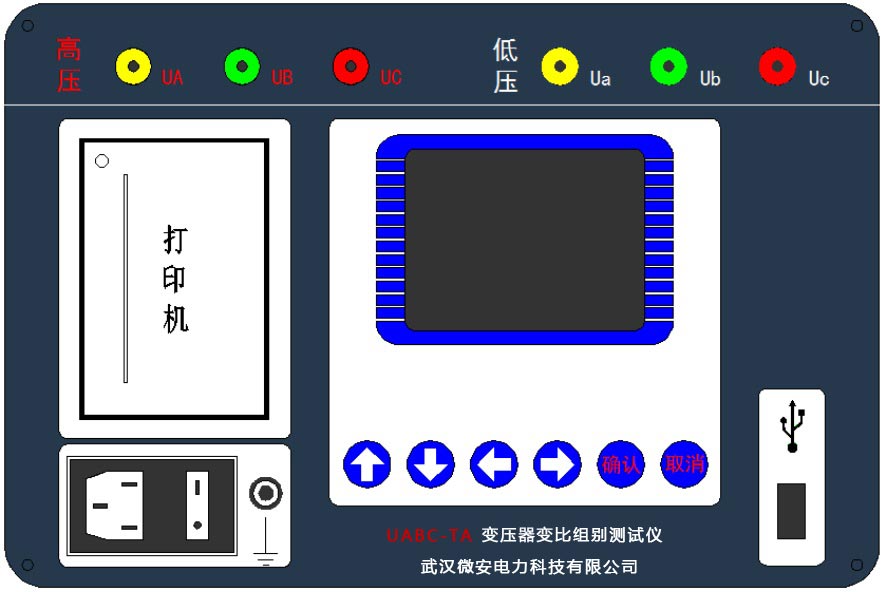

一、變壓器變比組別測試儀面板圖

變壓器變比組別測試儀面板按照極簡風格設計,主要分為測試端子，顯示屏，按鍵，U盤接口,打印機,接地端子,電源插座。

二、變壓器變比組別測試儀面板端子功能

1.高壓測試端：黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒 側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓 器高壓側的A、B、C三相。

2.低壓測試端：黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒 側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓 器低壓側的a、b、c三相。

3.顯示屏： 320×240點陣液晶，帶LED背光，顯示操作菜單和測試結果。

4.按鍵： 操作儀器用。 "↑↓"為"上下"鍵，選擇移動或修改數據；"←→" 為"左右"鍵，選擇移動或修改數據；"確認"鍵，確認當前操作；"取 消"鍵，放棄當前操作。

5.U盤接口： 外接U盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在 存儲過程中，嚴禁撥出優盤。

6.打印機： 打印測試結果。

7.接地端子： 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須清除干凈

8.電源插座： 插入儀器配套的三芯電源線，接交流220V市電電源后可以給儀器供電；保險管座與電源插座一體，保險管規格為250V/3A，尺寸φ5mm×20mm，應使用相同規格的保險管。
