44KVA/44KV變頻串聯諧振試驗裝置簡介 ----Product introduction
UAXZ-44KVA/44KV變頻串聯諧振試驗裝置是一款主要針對10KV交聯電纜、10KV配電變壓器、、10KV高壓開關柜、10KV互感器高壓電氣設備的交流耐壓試驗裝置， 由于具有較寬的適用范圍，是廣大從事高壓電氣試驗及電力承裝（修試）工程單位理想的耐壓設備。針對10KV的電力試驗和電力安裝單位用戶，具有極高的性?xún)r(jià)比。
變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。 該項裝置是屬于定制類設備，是可以按照用戶要求去設計技術方案再進行生產的，44KVA/44KV變頻串聯諧振試驗裝置的規格是較為常見規格的一種，另外比較常見的還有75KVA/75KV變頻串聯諧振試驗裝置。
變頻串聯諧振耐壓試驗裝置由于其具有容量大，電壓高，經久耐用， 采用分體式設計便于搬運等等特點，目前在電力試驗行業運用的極其廣泛，是針對如電纜，大型電力變壓器，大型發電機組等大容量被試品的優秀耐壓試驗設備。
適用范圍
1、10kV/300mm2電纜1km交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min
2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
3、6kV/185mm2電纜0.5km的交流耐壓試驗，電容量≤0.194uF，試驗頻率30-300Hz，試驗電壓15kV，試驗時間5min。
4、6kV斷路器、CT的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過30kV，試驗時間1min。
4、1、6kV/3000kW水力發電機的交流耐壓試驗，電容量≤0.03uF，試驗頻率45-65Hz，試驗電壓不超過10kV，試驗時間1min。
44KVA/44KV變頻串聯諧振試驗裝置參數 ----Technical parameter
| 額定容量 | 44kVA | |
| 額定電壓 | 22kV；44kV | |
| 額定電流 | 2A；1A | |
| 測量精度 | 系統有效值1.5 級 | |
| 工作頻率 | 30-300Hz | |
| 裝置輸出波形 | 正弦波 | |
| 品質因素 | 裝置自身Q≥30(f=45Hz) | |
| 波形畸變率 | 輸出電壓波形畸變率≤1% | |
| 輸入電源 | 單相220 或三相380V 電壓，頻率為50Hz | |
| 工作時間 | 額定負載下允許連續60min；過壓1.1 倍1 分鐘 | |
| 額定輸出容量? | 3kW |
| 工作電源 | 220/380±10%V（單/三相），工頻 |
| 輸出電壓 | 0–400V |
| 額定輸入電流 | 7.5A |
| 額定輸出電流 | 7.5A |
| 電壓分辨率? | 0.01kV |
| 電壓測量精度 | 1.5% |
| 頻率調節范圍 | 30–300Hz |
| 頻率調節分辨率 | ≤0.1Hz |
| 頻率穩定度 | 0.1% |
| 運行時間 | 額定容量下連續60min |
| 溫升時間 | 額定容量下連續運行60min 最高溫度≤65K |
| 噪聲水平 | ≤50dB |
| 尺寸（長寬高mm） | 400×280×400 |
| 重量 | 約10kg |

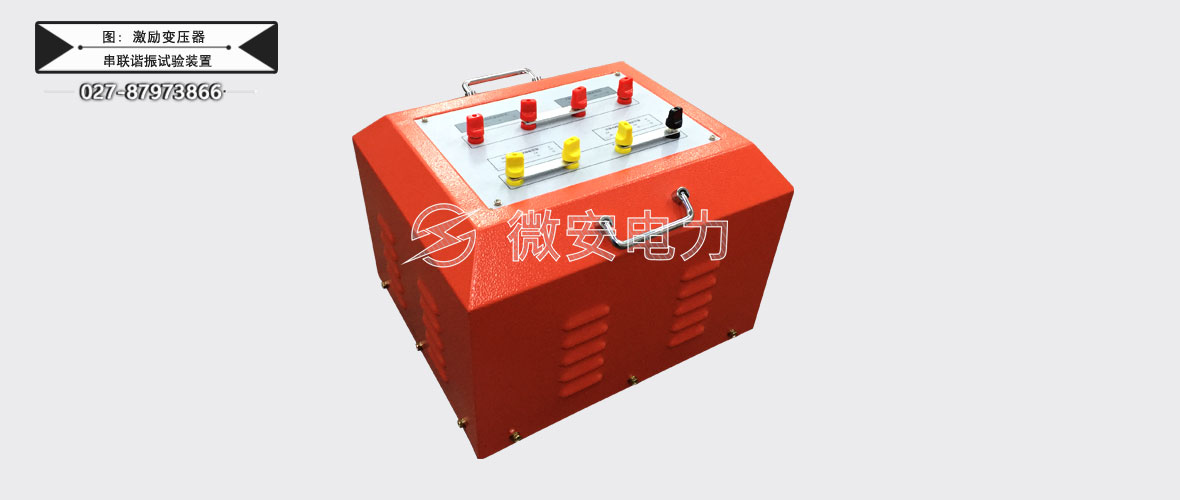

| 額定容量 | |
| 輸入電壓 | 0-400V |
| 輸出電壓 | 1.5/3kV |
| 結構 | 干式 |
| 尺寸（長寬高mm） | 450×330×430 |
| 重量 | 約40kg |

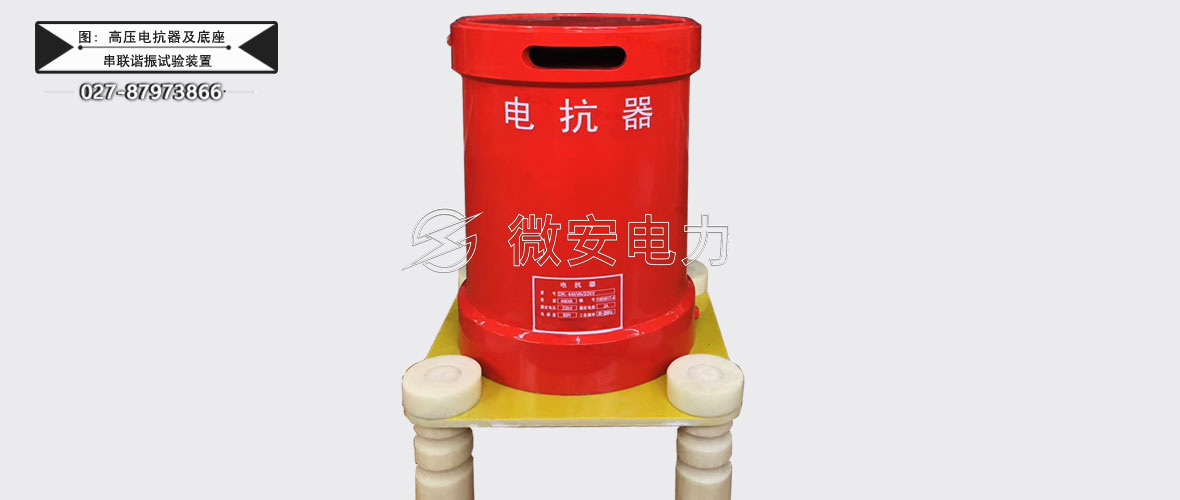

| 額定容量 | 22kVA |
| 額定電壓 | 22kV |
| 額定電流 | 1A |
| 電感量 | 110H/單節 |
| 品質因素 | Q≥30 (f=45Hz) |
| 結構 | 干式 |
| 尺寸（內徑高mm） | ? 282×435 |
| 重量 | 約35kg |

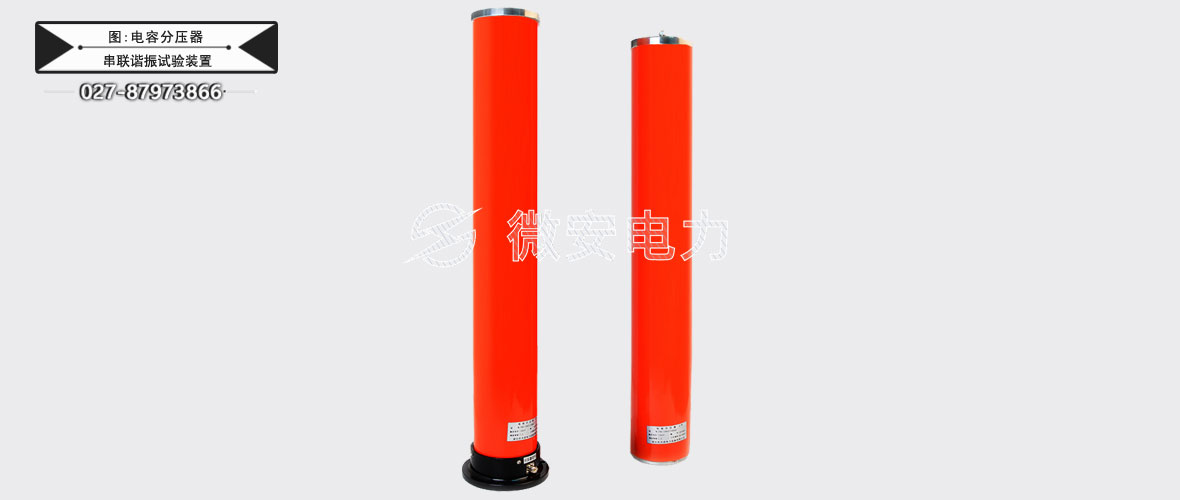

| 額定電壓 | 50kV |
| 高壓電容量 | 3000pF |
| 介質損耗 | tgσ≤0.5% |
| 分壓比 | 1000：1 |
| 測量精度 | 有效值1.5 級 |
| 尺寸（內徑高mm） | ?140×500 |
| 重量 | 約8kg |

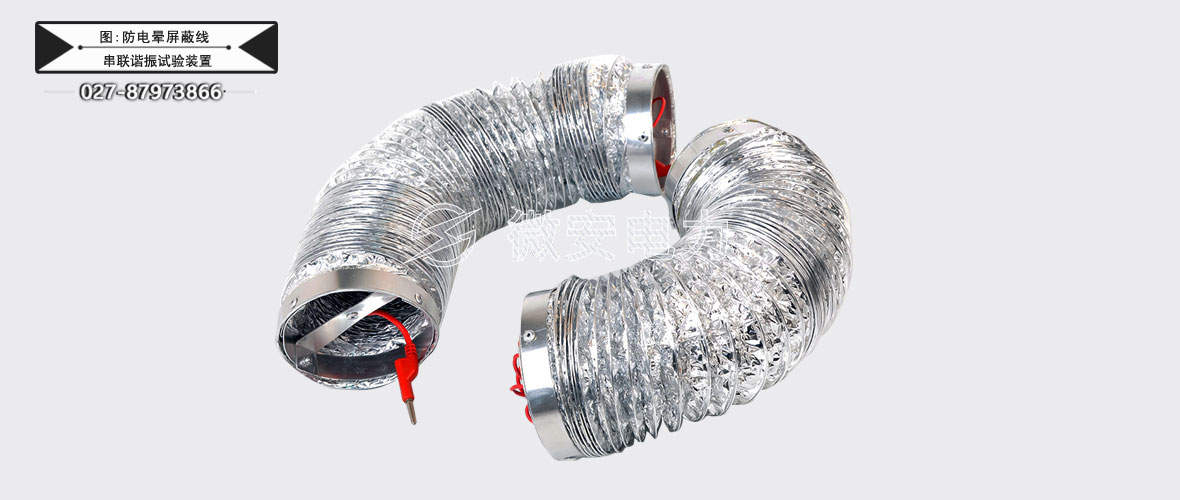

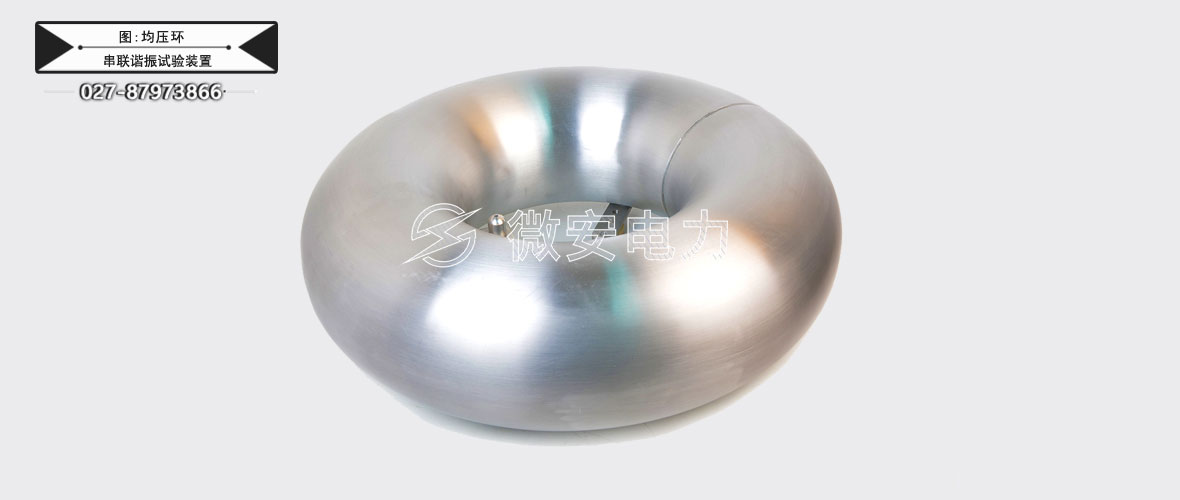

44KVA/44KV變頻串聯諧振試驗裝置圖片 ----Picture display
