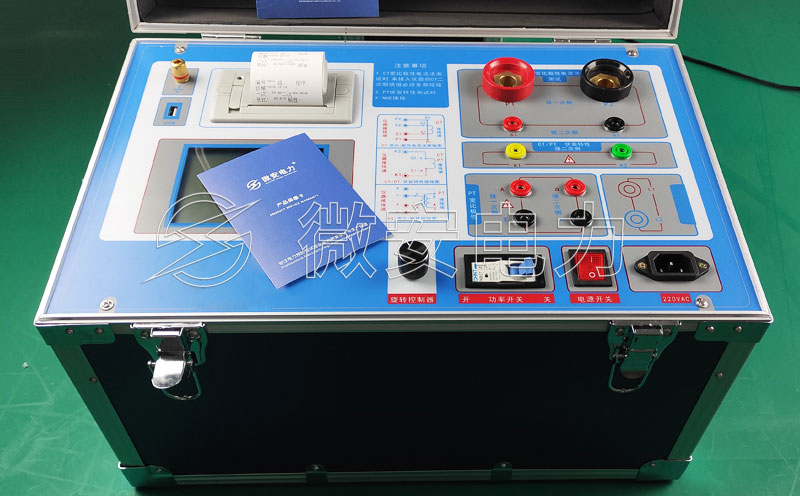

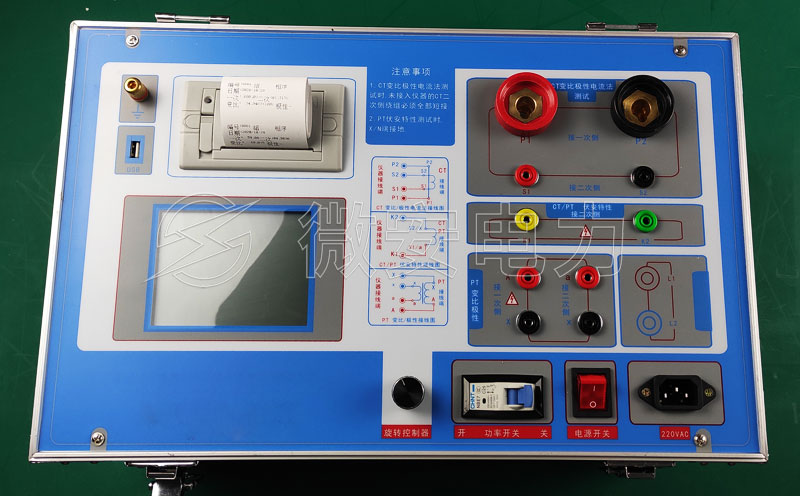

UAFA-401互感器特性綜合測試儀

214

說明書打印產品產品ID： 214

注：購買本產品的用戶可享受免費技術指導、三月包換、一年保修、軟件升級、終生維修等服務。

153-7708-1310、027-87973866

產品介紹

產品簡介技術參數 圖片展示附件配件技術應用

選型支持!

186-2720-2633

說明微安電力承諾所售每一臺「互感器特性綜合測試儀」均為全新正品，嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上，互感器特性綜合測試儀整機均享受三年質保（另約定的除外），開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...

互感器特性綜合測試儀簡介 ----Product introduction

*互感器測試儀輸出選型表

型號/功能	常規(接受定制)	401	103D	103G	402	406
可選規格	1000V，600A		?
	1200V，600A	?			?
	2500V，600A	?	?	?	?
	2500V，1000A	?	?	?	?	?
	3000V，1000A	?			?	?

注 ; 1200V電壓適用于10KV,35KV。（之所以把電壓從1000提到1200，是因為在35KV測試CT伏安特性時，會遇到拐點電壓900多伏，曲線出不來的尷尬） 2500V適用于110KV，3000V，適用于220KV

*互感器測試儀功能選型表

型號/功能	401	103D	103G	402	406
CTPT伏安特性	?	?	?	?	?
變比極性	?	?	?	?	?
誤差曲線	?	?	?	?	?
交流耐壓	?	?	?	?	?
一次通流	?	?	?	?	?
自動退磁	?	?	?	?	?
二次直阻		?	?	?	?
二次負荷差		?	?	?	?
角差比差		?	?	?	?
可測低壓互感器				?	?
可測零序互感器				?	?
可測變壓器套管CT				?	?
可測準確限值系數（ALF）				?	?
電壓法綜合測試功能				?	?
6路CT變比同時測試					?
改觸摸大屏	?		標配觸屏	?	?
改工程塑料機箱	?			?	?

互感器特性綜合測試儀參數 ----Technical parameter

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～1200V（電流最大設置20A）
大電流輸出		0～600A
勵磁測量精度		≤0.5%（0.3%讀數+0.2%量程）
CT 變比測量	范圍	≤3000A/1A(15000A/5A)
	精度	≤0.5%
PT 變比測量	范圍	≤500KV
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤25Kg
