電壓互感器測試儀對電壓二次回路故障的作用及檢測方法

電壓二次回路的作用

電壓互感器二次回路是電力系統在繼電保護系統中最薄弱的環節，在電壓二次回路運行過程中最容易出現故障，對于電力系統的正常運行發揮著非常重大的作用。因此，電壓互感器中電壓的二次回路時出現的故障不容忽視，甚至會引發較為嚴重的后果，比如保護裝置的誤動、拒動等等。據以往情況來看，電壓互感器的二次回路過程中出現的故障的主要原因分析如下。

一、電壓二次回路故障原因分析

1.電壓互感器二次回路接地的故障

電壓互感器測試儀二次回路表現為二次沒有接地，也稱作是二次虛接地，出現的主要原因首先要考慮變電站方面接地網的問題。其次更重要的問題在于接線的工藝方面。

具體來說，也就是電壓互感器測試儀的傳感器的二次接地在它與地網之間會產生一定的電壓，這樣的電壓受決定于各電壓之間不平衡的程度和彼此之間相接觸產生的電阻。與地網接觸產生的電壓同時也同樣會疊加到各個保護裝置電壓之間，這將在一定程度上引起各相電壓發生某種幅度數值的變化和相關相位的波動，從而導致阻抗和方向元件產生誤動以及拒動的現象。

2.電壓互感器測試儀開口三角的電壓在回路時出現異常

電壓互感器測試儀開口三角的電壓在回路時會出現斷線的狀況，在排除機械方面的原因后，同時出現短路的情況則在很大程度上與電工的某些使用習慣有關系。

具體來說，大家為了達到零序電壓的定值，往往會在變壓器以及電磁性母線的保護下，將電壓中繼電器的限流電阻進行短接，有的人甚至使用了相對小刻度的繼電器，這樣的結果就是會很大程度上減少開口三角電壓在回路時出現的阻擋現象。

然而在變電站內部或者出口處出現接地方面的故障時，零序電壓就會比較大，回路負荷的阻抗反而會比較小，回路產生的電流也會較大，電流繼電器的線圈就會出現過熱的現象，從而導致絕緣發生破壞的現象，進而發生短路。短路的狀況如果持續的時間較長，便會導致線圈燒斷的情形發生，從而使電壓互感器測試儀在燒斷的線圈處斷線，這樣的情形并不少見。

3.電壓互感器測試儀的二次失壓狀況

電壓保護系統中經常出現的經典問題就是電壓互感器出現二次失壓的狀況，出現這一問題的主要原因便是各類型的開斷設備性能不夠完善以及二次回路過程的不完善。

電壓互感器二次回路的故障并不是特別多，因為互感器二次回路接線的過程也不是很復雜，但是其過程中總會存在這樣那樣的故障。在了解了互感器二次回路系統出現故障的原因之后，接下來我們該了解如何檢查出故障的所在，掌握互感器測試儀的使用及在出現故障后的解決方法。

二、使用互感器測試儀正確的檢測方法

1.使用互感器測試儀依次按順序檢查

按外部檢查、絕緣檢測、定值檢查、電源性能測試、保護性能檢查的順序來檢測互感器的故障部位，利用檢驗調試的手段來尋找故障的根源。這種方法主要應用于二次回路中微機保護出現拒動或者邏輯出現問題的事故處理中。

2．使用互感器測試儀進行整組試驗

此方法的主要目的是檢查互感器二次回路中微機保護裝置的動作邏輯、動作時間是否正常，往往可以用很短的時間再現故障，并判明問題的根源。如出現異常，再結合其他方法進行檢查。

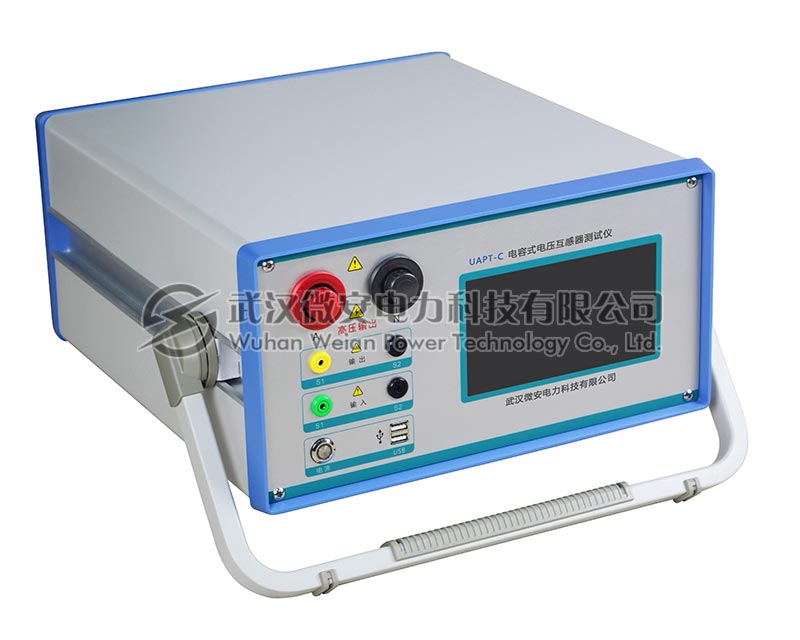

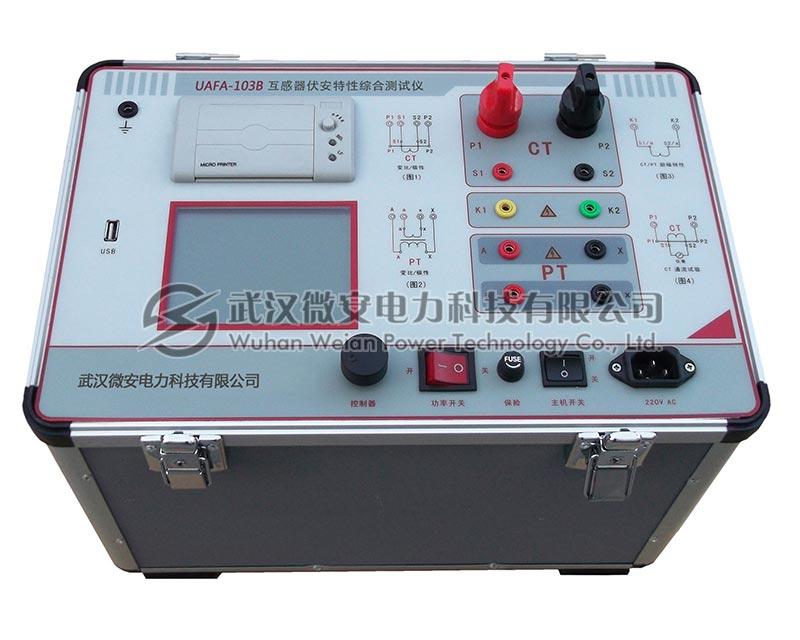

3. 使用互感器變比極性測試儀進行變比以及極性的檢查

互感器的變比極性的的正確是影響二次回路中保護裝置是否正確動作的關鍵因素，如互感器的變比和極性不正確或者伏安特性不達標，即CT抗飽和的的能力較弱，前者則二次側不能真實的反應一次運行設備的真實工況，后者則在一次發生故障時，無法反應真實工況，微機保護所設定的保護值也成了擺設。所以必須使用互感器伏安變比極性測試儀進行必要的檢查。

4.充分利用微機繼電保護裝置提供的故障信息步驟進行

首先，充分利用故障錄波和時間記錄微機事件記錄、故障錄波圖形、裝置燈光顯示信號是事故處理的重要依據，根據有用信息作出正確判斷是解決問題的關鍵，其次，有些繼電保護事故發生后，按照現場的信號指示無法找到故障原因，或者斷路器跳閘后沒有信號指示，無法（界定）是人為事故或是設備事故，這種情況的發生往往與工作人員的重視程度不夠、措施不力、等原因造成。人為事故必須如實反映，以便分析和避免浪費時間。除了利用微機繼電保護裝置進行常規的報告查看和電量核對后， 也非常有必要使用微機繼電保護測試儀對微機電保護裝置的邏輯進行校驗，確保微機繼電保護裝置的動作值，動作時間都能準確無誤。
