手持式三相電能質量分析儀簡介 ----Product introduction
SMG7000電能質量分析儀又稱手持式電能質量分析儀、便攜式電能質量分析儀及三相電能質量分析儀，手持式電能質量分析儀用于電參量測試、矢量分析，三相電能質量分析儀是檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的電能質量分析測試儀，該手持式電能質量分析儀可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。
SMG7000手持式電能質量分析儀是參考國家電力技術標準DL/T826-2002,DL/T448-2002研發而成的一款體積小、重量輕、簡便實用的電能質量分析測試儀，便攜式電能質量分析儀適用于繼電保護部門，電能質量計量部門以及所有用電單位。
SMG7000便攜手持式電能質量分析儀配備25A和500A兩種高精度鉗型電流互感器能夠方便的診斷電能計量裝置計量是否正常，直觀顯示三相電壓、電流的向量圖，并提示48種計量裝置接線判定結果接線是否正確，電能質量分析儀可做為用電檢查儀和相位伏安表完成相應的測試功能，還可現場測量電壓、電流的諧波含量（2～32次）、電度表的走字試驗，查處用戶換銘牌和字輪的竊電手段等功能。該手持式電能質量分析儀設計了大容量鋰離子充電電池和RS232接口，可連續使用8小時，通過連接線可與計算機通訊，實現數據管理并進行報表打印，便攜手持式電能質量分析儀是判斷電力質量的的良好工具。
手持式三相電能質量分析儀標準配置
主要特點
1、用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度電力測試儀；同時還具備電參量測試、矢量分析的功能
2、可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量
3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否
4、電流采用鉗形互感器方式進行測量。因?yàn)椴捎勉Q形電流互感器測量時操作人員無須斷開電流回路，就可以方便、安全的進行測量。根據用戶的測量范圍不同可以選配不同量程的鉗表
5、可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波
6、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形
7、所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據
8、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢
9、電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題
10、能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價
11、可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據
12、內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上，能滿足長期監測試驗點的需要
13、測試儀具備USB接口，可方便的將數據直接拷貝到后臺管理計算機
14、與功能強大的數據管理軟件配合，可將實時采樣數據直接上傳到后臺管理計算機，在后臺進行更全面、更迅速的處理
15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場檢測的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理，具備強大的報表功能

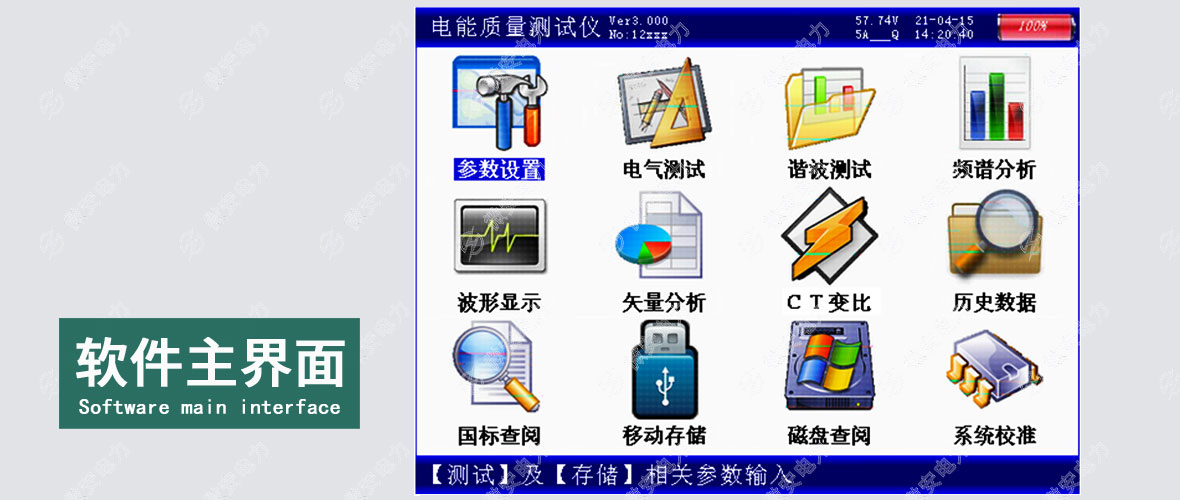

16、該手持式電能質量分析儀采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
17、3分鐘無操作液晶顯示自動進入省電模式，以便最大程度的延長電池工作時間
18、導電硅膠按鍵，手感好、壽命長、設計合理、操作方便
19、該手持式電能質量分析儀內置大容量、高性能鋰離子充電電池，充滿電連續工作10小時以上
20、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備
手持式三相電能質量分析儀參數 ----Technical parameter
| 電壓測量范圍 | 0～400V，自動切檔 | |
| 電流測量范圍 | 5A/25A（標配） | |
| *?100A/500A（選配） | ||
| *?400A/2000A（選配） | ||
| 相角測量范圍 | 0~359.99° | |
| 頻率測量范圍 | 45~55Hz | |
| 電壓通道數 | 三通道（UA、UB、UC） | |
| 電流通道數 | 三通道（IA、IB、IC） | |
| 最大諧波分析次數 | 63次 | |
| 電能質量分析儀準確度 | 電壓：±0.2% | |
| 頻率：±0.01Hz | ||
| 電流、功率：±0.5% | ||
| 相位：±0.2° | ||
| 誤差說明： | 電能質量測試誤差詳見電能質量分析儀說明書。 | |
| 充電電源 | AC220V、頻率45Hz-55Hz | |
| 電池最大工作時間 | ≤10小時 | |
| 尺寸 | 320×240×130(mm3) | |
| 重量 | 2.0kg | |

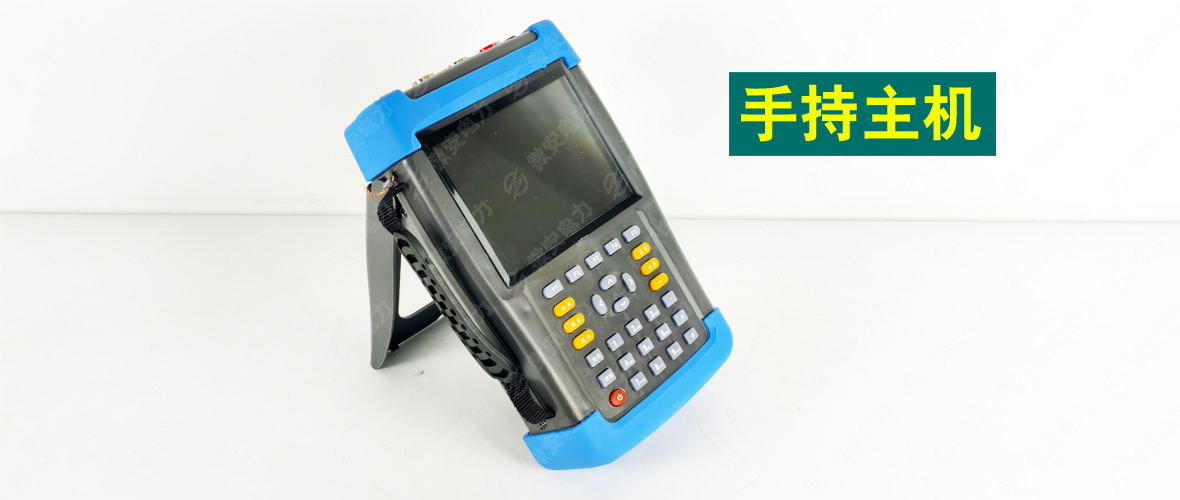

手持式三相電能質量分析儀圖片 ----Picture display

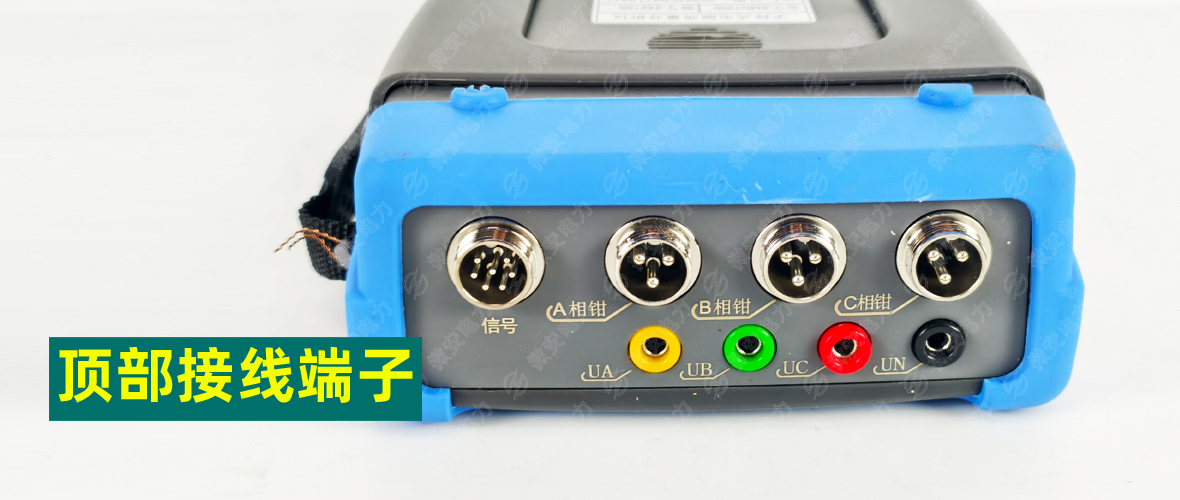

手持式三相電能質量分析儀標準配置

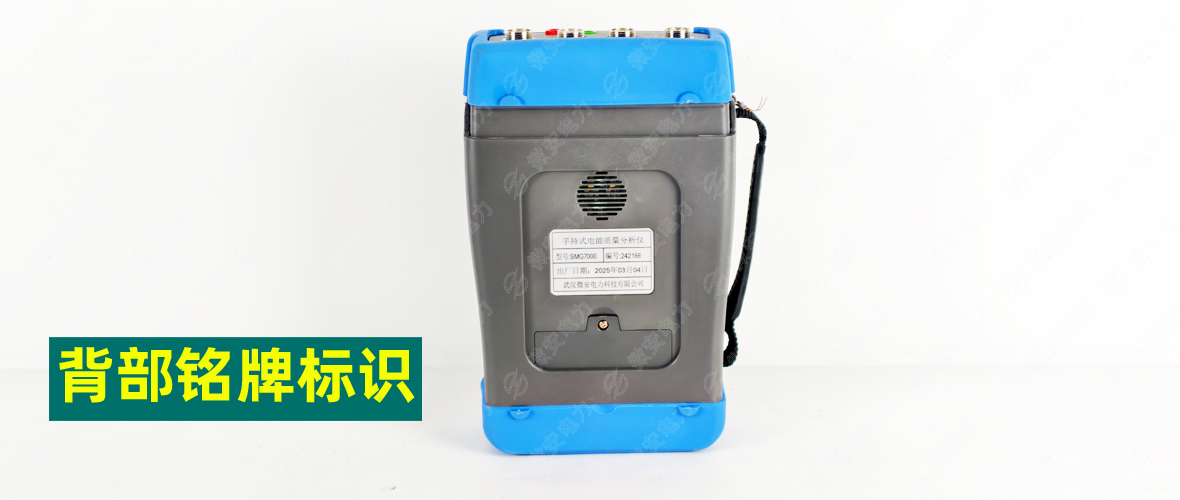

手持式三相電能質量分析儀標準配置

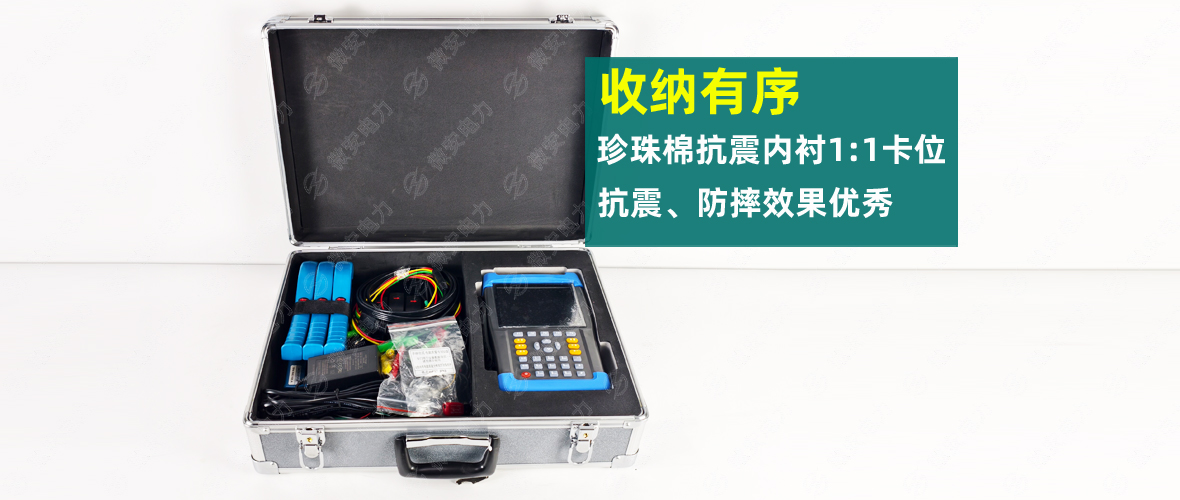

手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀標準配置
手持式三相電能質量分析儀附件配件 --------Accessories
本產品SMG7000手持式三相電能質量分析儀詳細清單請以說明書或代銷合同為準

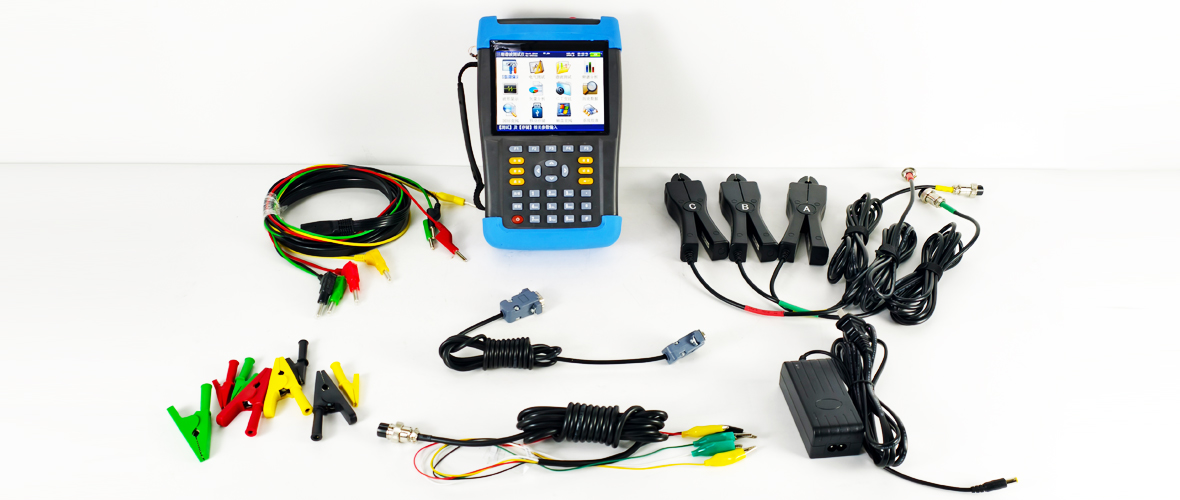

| 手持式三相電能質量分析儀 | 1臺 |
| 充電器 | 1個 |
| 測試線 | 4條（黃、綠、紅、黑各 1 條） |

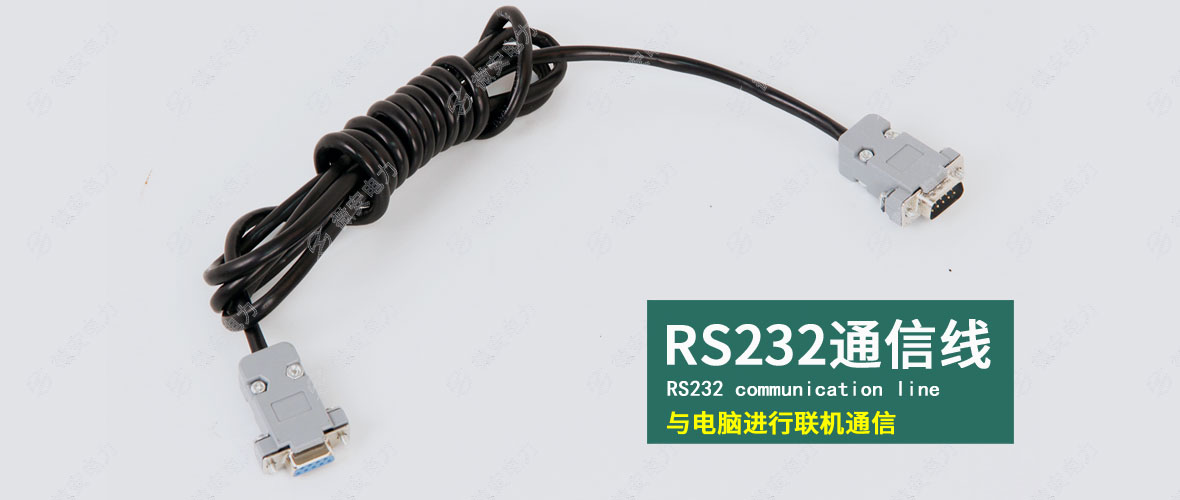

| 通信線 | 1條 |
| 電流鉗 | 3把 |
| 鱷魚夾 | 4個 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
?
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
