手持式三相相位伏安表簡介 ----Product introduction
SMG3001手持式三相相位伏安表又稱三鉗相位伏安表,數字式三相相位伏安表、手持式相位伏安表、手持式電力矢量分析儀,及多功能三相相位伏安表
手持式三相相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流 鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示， 向量圖指示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密 集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、 電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、 視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測 試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度 表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便 3 捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院 校、計量部門等。尤其適用于電能計費系統及繼電保護系統
SMG3001手持式三相相位伏安表-標準配置
手持式三相相位伏安表參數 ----Technical parameter
| 功能 | 同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
| 電源 | DC 8.4V可充鋰電池，USB充電口，滿電工作約10小時 |
| ?額定電流 | 約180mA?Max |
| ?顯示模式 | 3.5寸真彩液晶屏顯示 |
| ?儀表尺寸 | 長寬厚：196mm×92mm×54mm |
| ?鉗口尺寸 | φ7.5mm×13mm |
| ?采樣速率 | 約3次/秒 |
| 量 ???程 | 交流電壓：0.00V～600V |
| 交流電流：0.0mA～20A | |
| 相位：0.0°～360.0° | |
| 頻率：45.00Hz～65.00Hz | |
| 有功功率：0.0W～12kW | |
| 無功功率：0.0VAR～12kVAR | |
| 視在功率：0.0VA～12kVA | |
| 功率因數：-1～+1 | |
| 電流矢量和：0mA～60A | |
| 分辨率 | 電壓：AC 0.01V |
| 電流：AC 0.1mA | |
| 相位：0.1° | |
| 頻率：0.01Hz | |
| 有功功率：0.1W | |
| 無功功率：0.1VAR | |
| 視在功率：0.1VA | |
| 功率因數：0.001 | |
| 電流矢量和：1mA | |
| 精度 （基準條件下） | 電壓：±(0.5%量程) |
| 電流：±(0.5%量程) | |
| 相位：±1°（工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°） | |
| 有功功率：±(1.0%量程) | |
| 無功功率：±(1.0%量程) | |
| 視在功率：±(1.0%量程) | |
| 頻 ???率：±(1.0%量程) | |
| 功率因數：±0.03 | |
| 相 ???序 | 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 |
| 反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 | |
| 檢測速率 | 約2秒/次 |
| 數據保持 | 測試中按HOLD鍵保持數據，“HD”符號顯示 |
| 數據存儲 | 99組 |
| 充電接口 | USB充電接口 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 背光功能 | 有，背光亮度可調節 |
| 電壓檢測 | 當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電 |
| 儀表質量 | 主機：350g(帶電池) |
| 電流鉗：170g×3 | |
| 總質量：約1.35kg | |
| 測試線長度 | 1.5m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
| 耐 ???壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕 ???緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結 ???構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
手持式三相相位伏安表圖片 ----Picture display

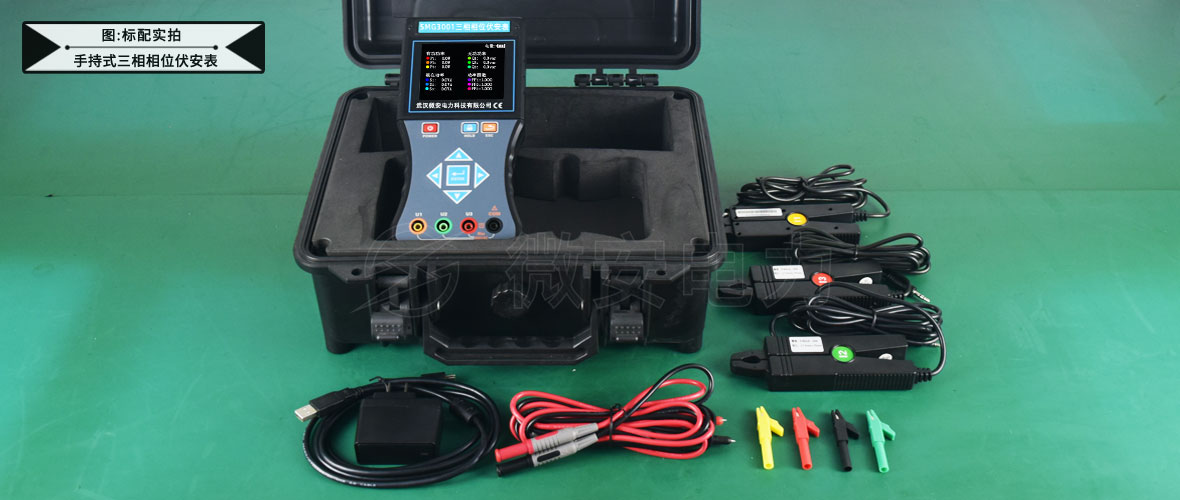

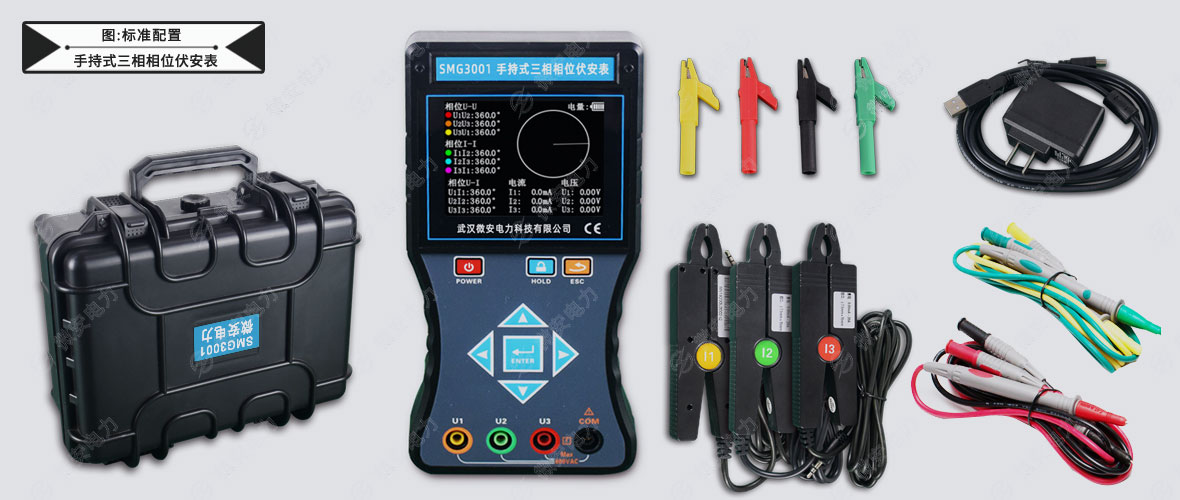

SMG3001手持式三相相位伏安表-標配實拍

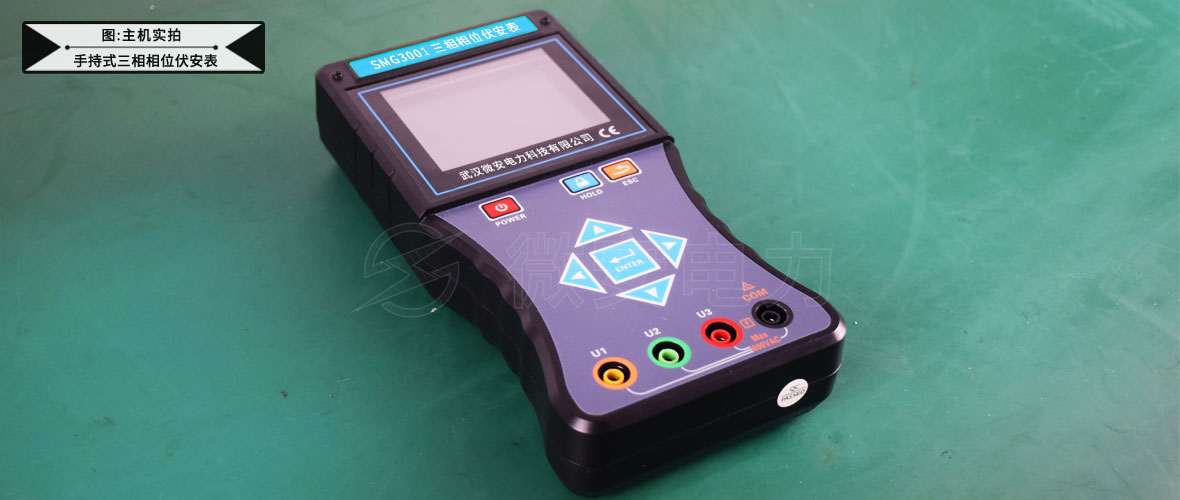

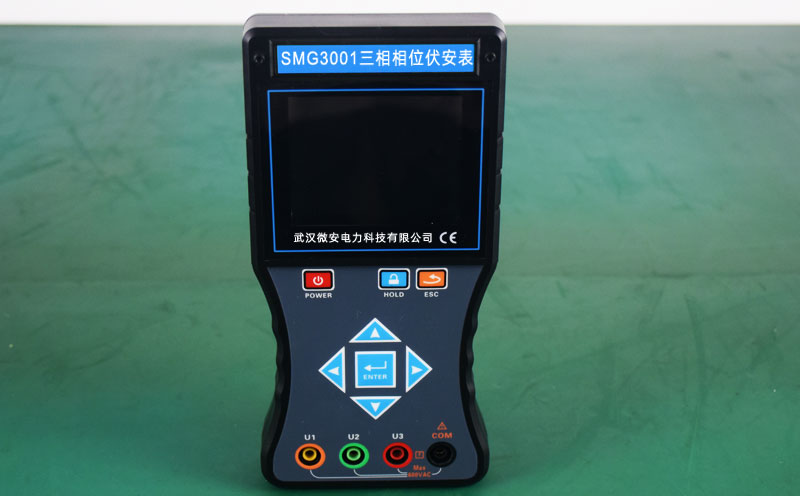

SMG3001手持式三相相位伏安表-主機實拍

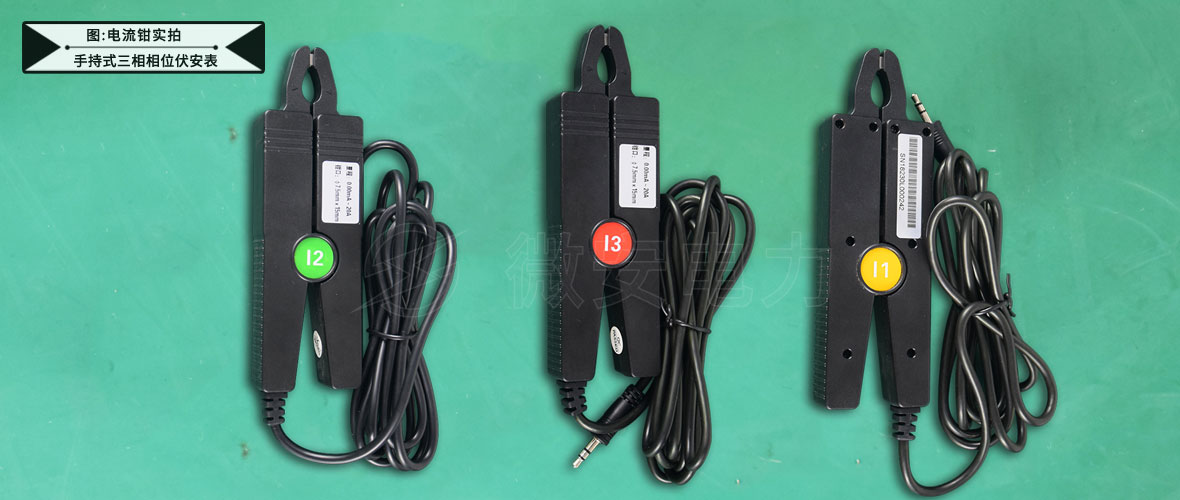

SMG3001手持式三相相位伏安表-電流鉗實拍

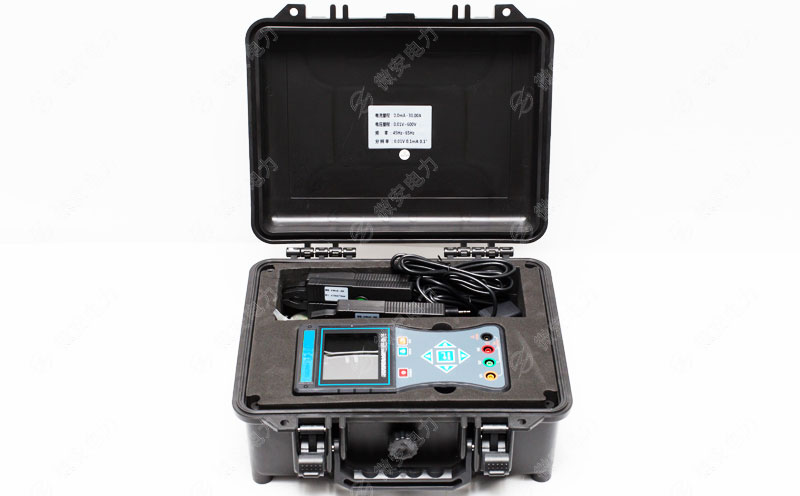

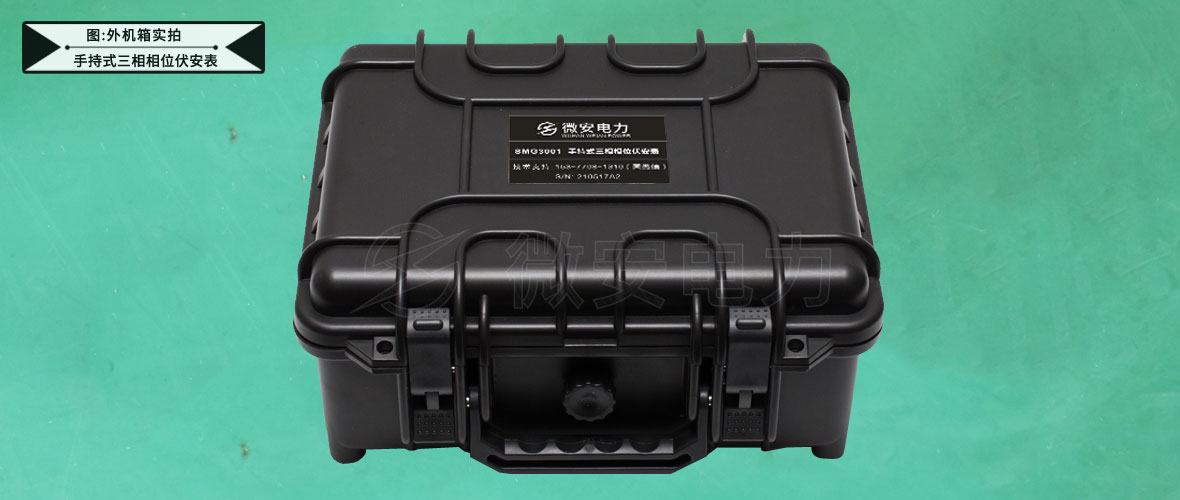

SMG3001手持式三相相位伏安表-外機箱實拍
手持式三相相位伏安表

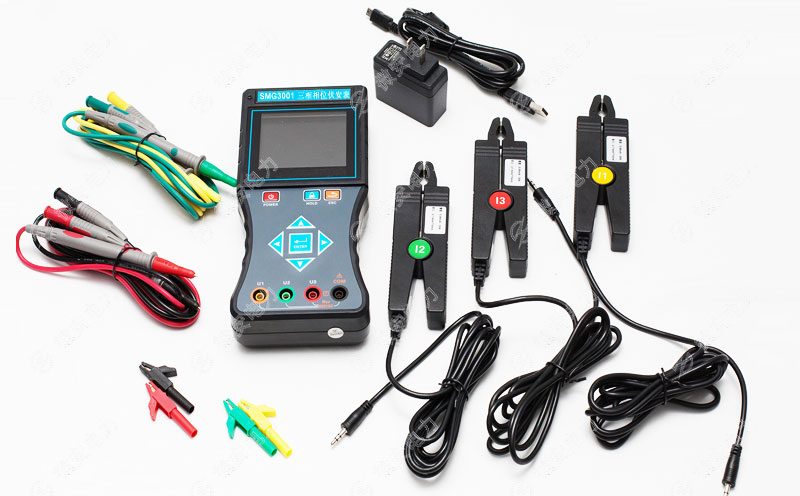

手持式三相相位伏安表-標配
手持式三相相位伏安表-手持主機

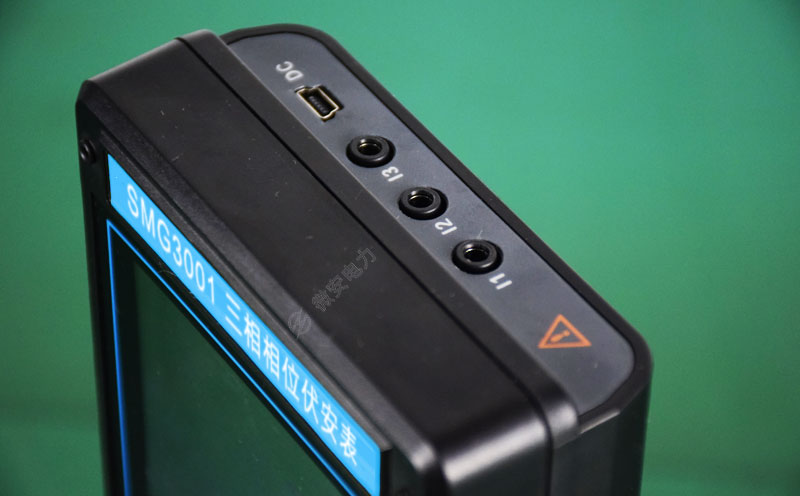

手持式三相相位伏安表-電流端子

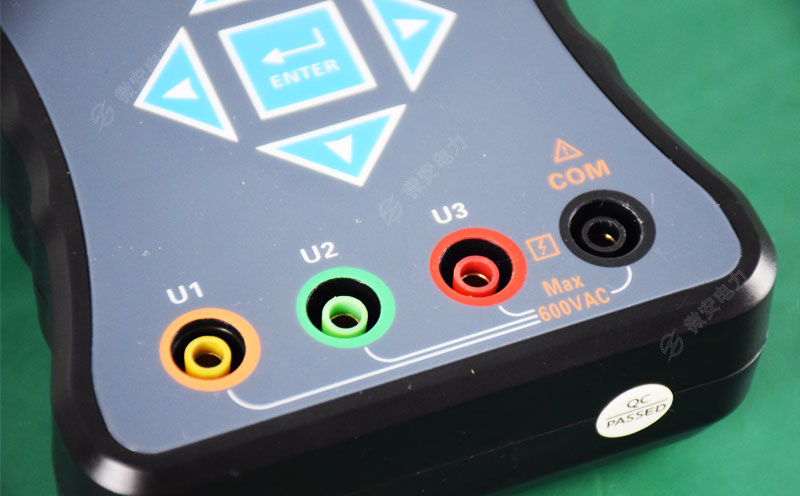

手持式三相相位伏安表-電壓端子

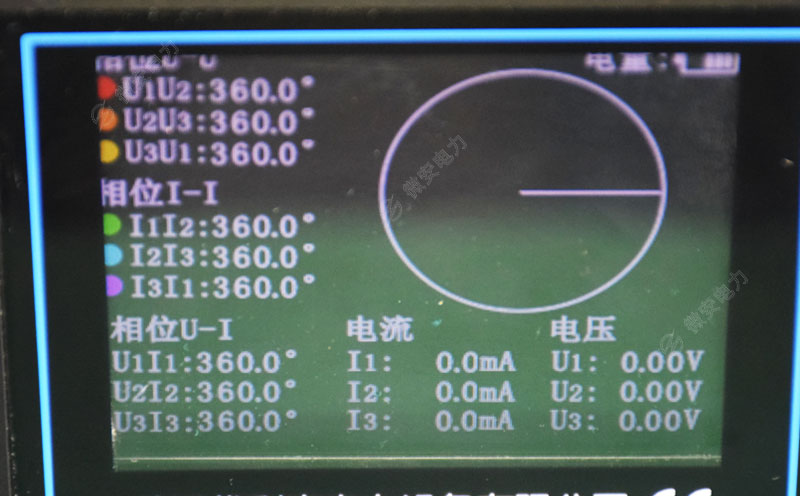

手持式三相相位伏安表-測試界面

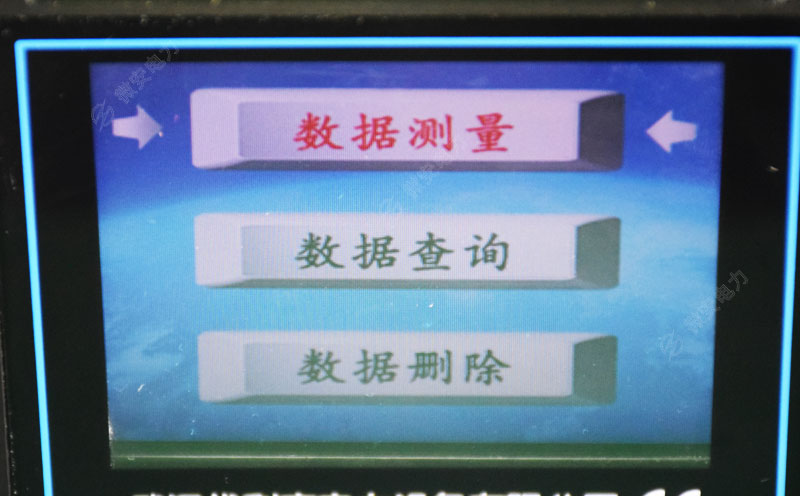

手持式三相相位伏安表-軟件菜單

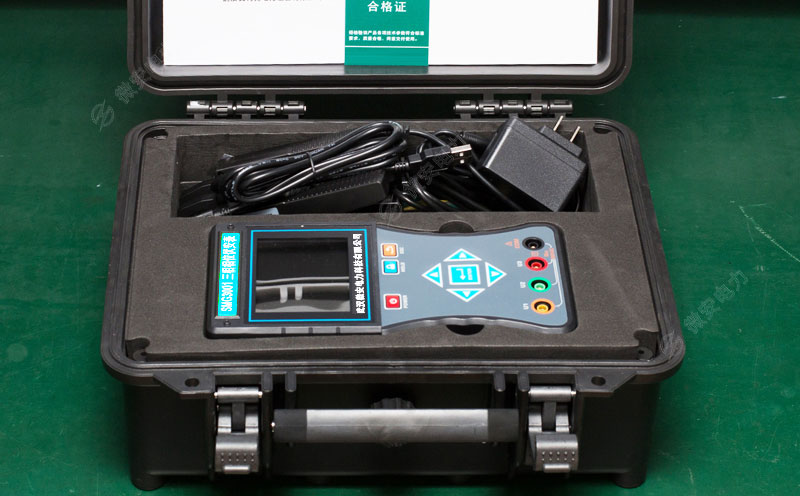

手持式三相相位伏安表-實拍
手持式三相相位伏安表附件配件 --------Accessories

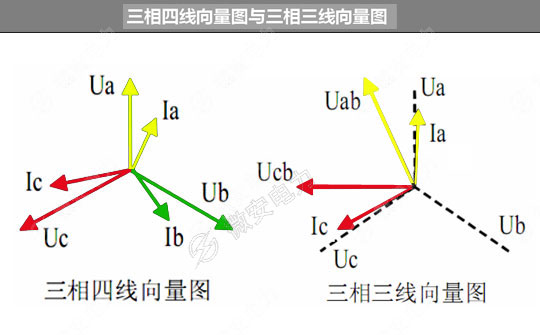

手持式三相相位伏安表技術應用 --------Technology application
| 三相三線(三相負載平衡時的相位) | |||
| 相位關系 | 相位值 | 相位關系 | 相位值 |
| Uab-Ucb | 300° | Ia-Ic | 240° |
| Uab-Ia | 30° | Ucb-Ic | 330° |

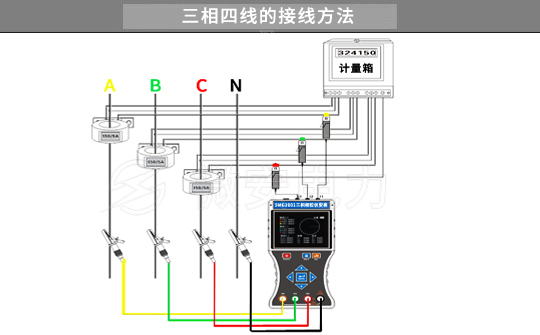

三相相位伏安表測試三相四線的接線圖
? 電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔
?將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC
? 根據各種相位關系判斷感性容性負載、相序、極性試
? 相位顯示在0°～90°范圍，則被測負載為感性
? 顯示在270°～360°范圍，則被測負載為容性
? 若顯示相位都接近120°，則為正相序，且極性相同
