地網接地電阻測試儀簡介 ----Product introduction
UADW-5A地網接地電阻測試儀又稱5A大型地網接地電阻測試儀、大地網接地電阻測試儀，地網接地阻抗測試儀，是武漢微安電力根據國家現有的行業標準DL/T911-2004研發并生產的一款可進行接地電阻測量、土壤電阻率測量，跨步電壓測量，分布電勢測量，接觸電壓測量的專用測試儀。
該地網接地電阻測試采用了新型變頻交流電源、雙頻測量技術、超大可觸摸彩屏和微處理機技術，滿足二線、三線、四線測試阻抗要求，異頻測試電源輸出可防止電網運行時產生的工頻干擾，提高測試結果的準確性，儀器輸出最高開路電壓可達400V，最大短路電流可達5A。微處理器控制和自動雙頻技術能在強干擾狀態下準確測量計算出50Hz工頻狀態下的接地阻抗值，大屏顯示一目了然。同時存儲100組數據，電阻測量范圍：0.030Ω～2000Ω。可通過熱敏打印機打印出測量數據。
UADW-5A地網接地電阻測試儀由主機、測試線、接地棒等組成，具有歷史數據讀取、查閱、保存、打印等功能，非常適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等，符合電力變電站和防雷裝置檢測儀器標準。
主要特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量
2、抗干擾能力強。本測試儀采用新型變頻交流電源、雙頻測量技術，使得測試儀具有很高的抗干擾性能，測試數據穩定可靠
3、該地網接地電阻測試儀精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網
4、該地網接地電阻測試儀功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓
5、操作簡單。全中文菜單式操作，直接顯示出測量結果
6、該地網接地電阻測試儀布線勞動量小，無需大電流線
地網接地電阻測試儀參數 ----Technical parameter
| 型號 | UADW-5A大型地網接地電阻測試儀 |
| 功能 | 接地電阻測量、土壤電阻率測量，跨步電壓測量，分布電勢測量，接觸電壓測量 |
| 電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
| 滿足安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
| 接地電阻量程 | 0.030~2.000Ω 誤差：±（0.5%量程） |
| 0~20.00Ω 誤差：±（0.5%量程） | |
| 0~200.0Ω 誤差：±（0.5%量程） | |
| 0~2000Ω 誤差：±（0.5%量程） | |
| 接地電阻分辨率 | 0.001Ω |
| 測量方式 | 四線測試、三線測試、兩線測試，接地阻抗采用額定電流法。 |
| 短路測試電流 | 1A、2A、3A、4A、5A（5檔設置） |
| 額定測量功率 | 2000W |
| 抗干擾能力 | 抗工頻50Hz電壓50V |
| 基準條件 | 23℃±5℃，70%rh以下 (輔助接地電阻20Ω±10%，對地電壓＜10V) |
| 土壤電阻率電極間距范圍 | 可設定1m～100m |
| 測試頻率 | 45Hz、55Hz、自動雙頻可選 |
| 短路最大電流 | AC 5A±10% 正弦波 |
| 空載最大電壓 | AC 400V±10% 正弦波 |
| 測量時間 | 接地阻抗：約1分鐘/次 |
| 數據存儲 | 100組，“保存成功!”存儲指示，顯示“保存失敗,空間已滿!”字符表示存儲已滿，具有數據查閱功能。 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 測量指示 | 測量進度顯示，測量提示動畫顯示 |
| 功耗 | 待機: <110W |
| 測量：2000W | |
| 絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
| 耐壓 | AC 3700V/rms(電路與外殼之間) |
| 打印 | 內置熱敏打印機，打印紙規格57*40mm |

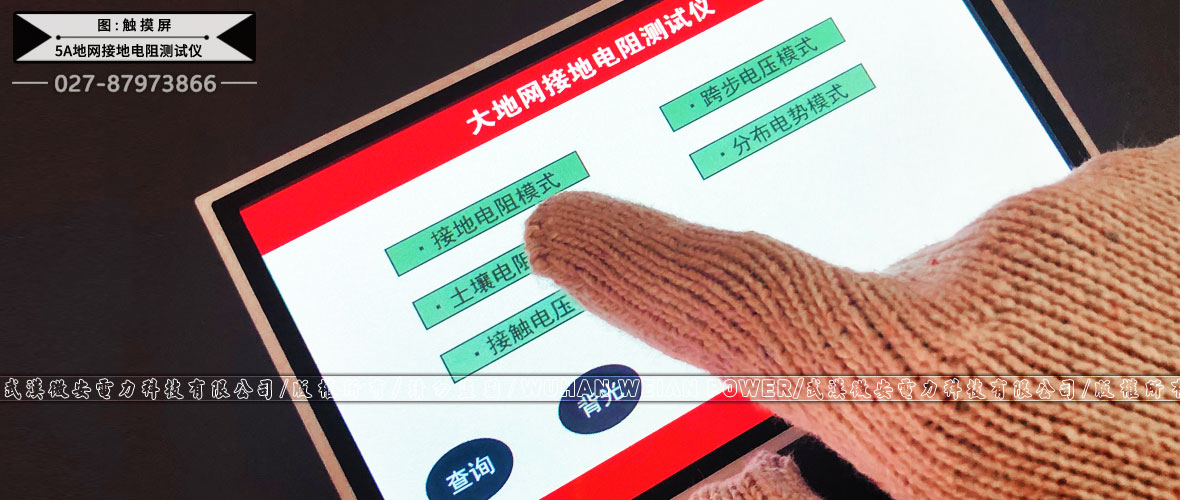

| 顯示模式 | 7寸觸控彩屏，具有背光功能、可調節背光亮度 |
| 觸屏 | 是 |
| 電源 | AC 220V 10A (50Hz) |
| 環境 | -15℃～45℃；80%rh以下 |
| 儀表尺寸 | 540×440×210mm |

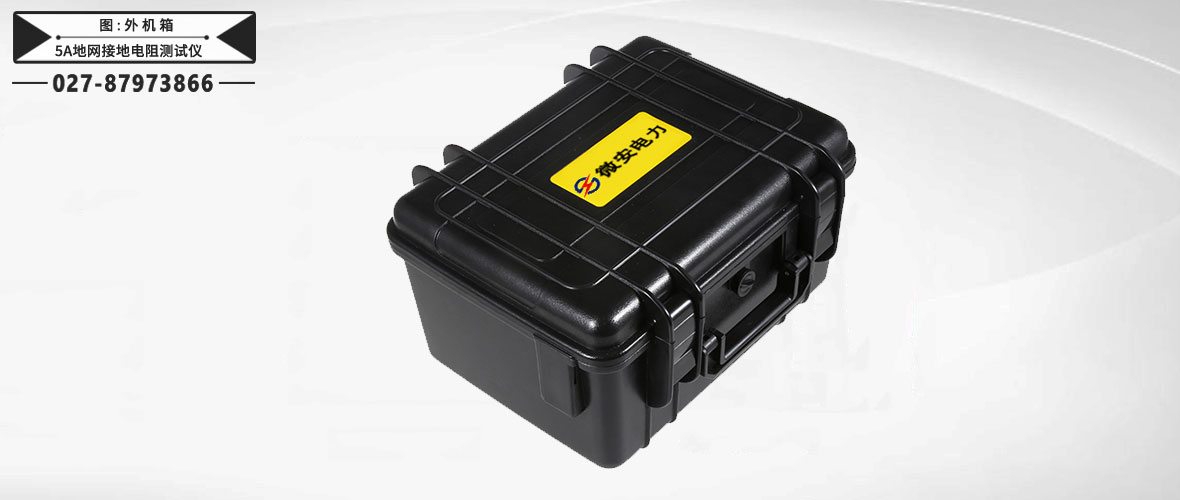

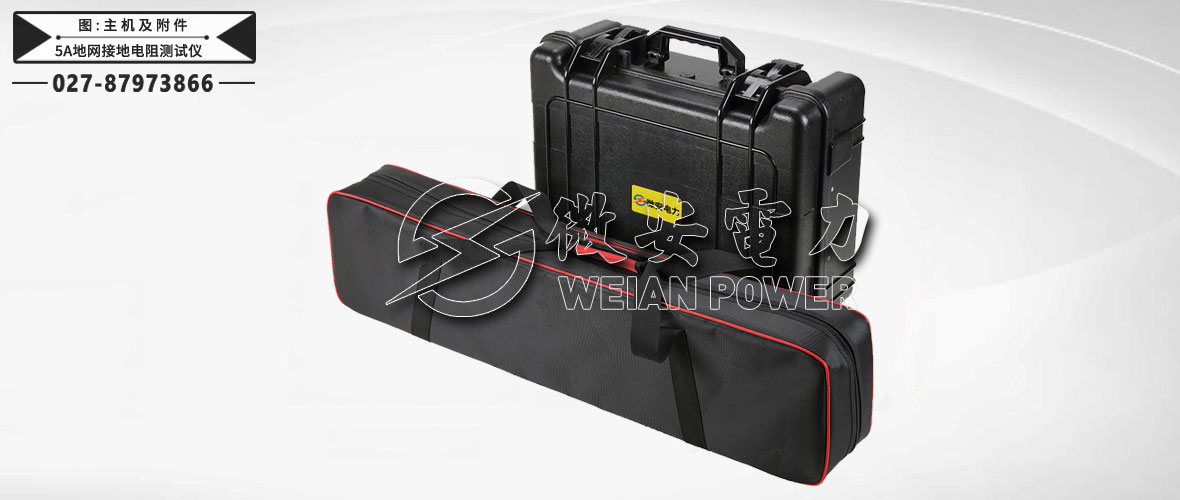

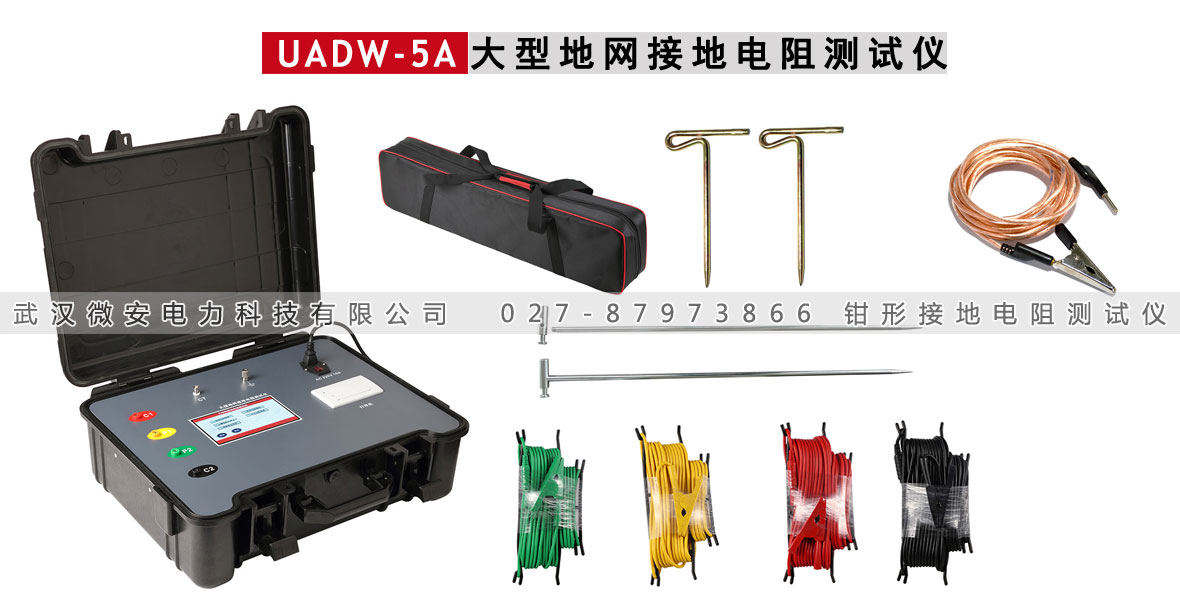

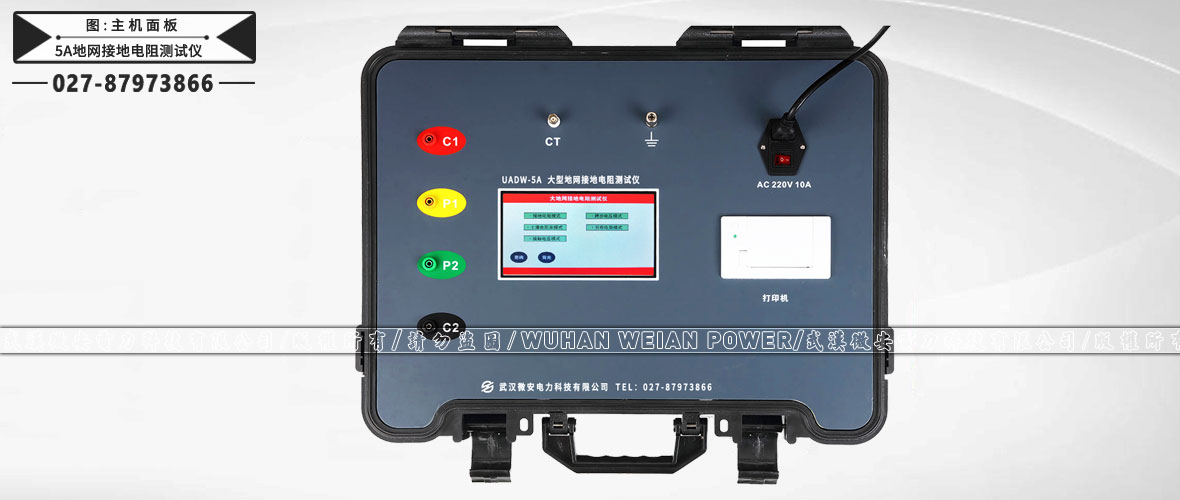

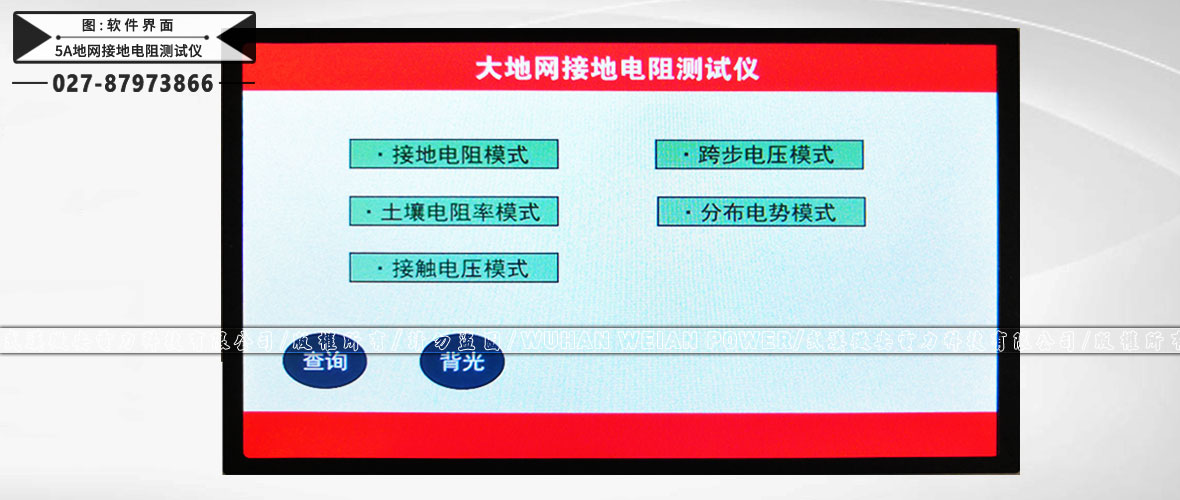

地網接地電阻測試儀圖片 ----Picture display

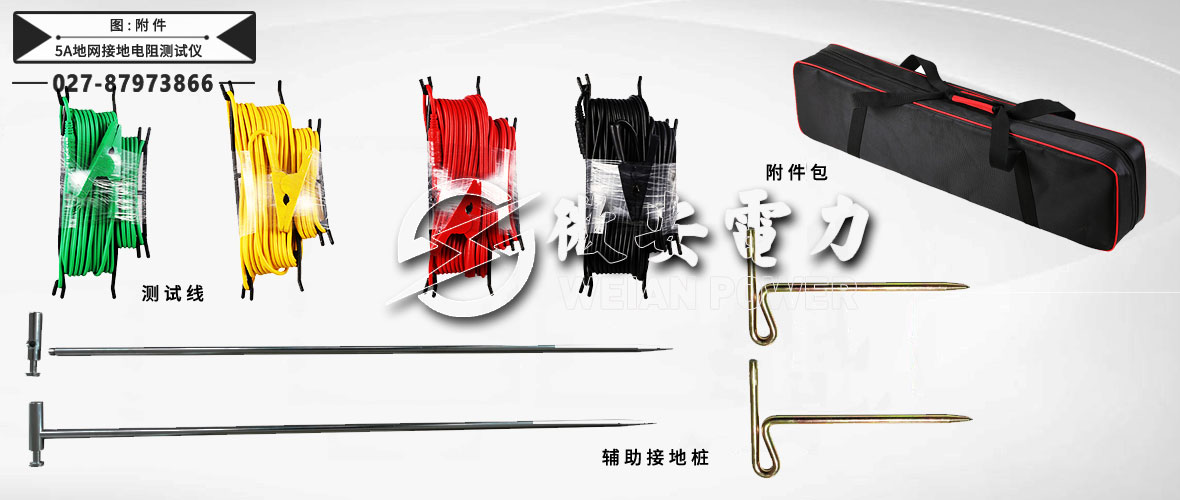

地網接地電阻測試儀附件配件 --------Accessories
本產品UADW-5A地網接地電阻測試儀詳細清單請以說明書或代銷合同為準
| 5A地網接地電阻測試儀 | 1臺 | 輔助接地樁 | 4根 |
| 測試線（紅黑15m，黃綠10m） | 4條 | 電源線 | 1根 |
| 打印紙 | 2卷 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
地網接地電阻測試儀技術應用 --------Technology application

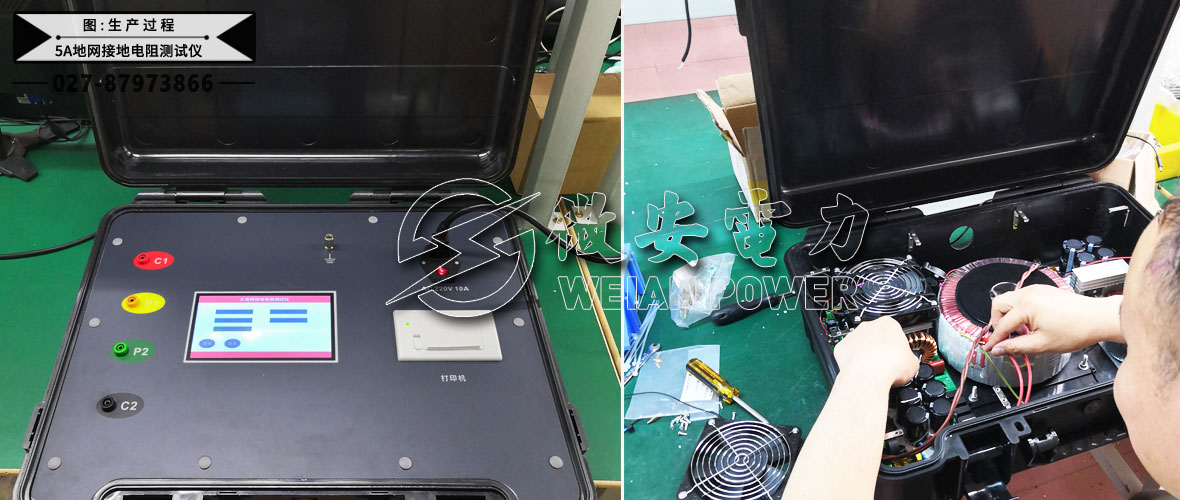

5A地網接地電阻測試儀生產過程
