絕緣電阻測試儀簡介 ----Product introduction
UMG-3128系列10kV絕緣電阻測試儀(是我公司精心研發的一款智能化高壓絕緣電阻測試儀，儀表擁有完善的各種絕緣電阻參數測試功能和卓越的抗干擾能力，能用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等設備絕緣電阻的測試。儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。儀表具有放電功能，測試后自動釋放被測物的充電電荷，儀表的電壓監視器自動監測被測物帶電電壓，電壓超過36V自動禁止測試有效保護儀表和操作人員。
UMG-3128系列10kV絕緣電阻測試儀采用大容量充電鋰電池組。儀表的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據，完全隔離的USB接口可將測試數據安全的上傳到PC機。儀表配置帶有雙層絕緣及屏蔽層的測試線，高壓棒配有可更換的鱷魚夾及鉤子，可適應各種測試場所。儀表采用堅固的雙層外殼結構，儀表外箱防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。
UMG-3128系列10kV絕緣電阻測試儀(量程寬廣，分辨率高，操作便捷，堅固耐用，準確可靠、性能穩定，抗干擾能力強。儀表具有絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；斜坡測試（RAMP）；濾波測試（10S、20S、30S、40S四種選擇）；電壓測試（V）；電流測試（nA），電壓監視器，測試計時器等功能。儀器應用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等設備的絕緣電阻測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
10kV絕緣電阻測試儀標準配置
| 型號 | 功能 |
| UMG-3128A | 10Kv，5TΩ，5mA絕緣電阻、極化指數（PI）吸收比 （DAR）斜坡（RAMP）濾波（FR）電壓（V）?？焖俜?電功能 |
| UMG-3128B | 10Kv，20TΩ，7mA。絕緣電阻、極化指數（PI）吸收 比（DAR）斜坡（RAMP）濾波（FR）電壓（V）電容 （uF）。快速放電功能 |
絕緣電阻測試儀參數 ----Technical parameter
| 額定電壓 | 絕緣電阻測量范圍 | 測量精度 |
| 250V | 0.50MΩ～10.0GΩ | ±5%rdg±3dgt |
| 10.0GΩ～50.0GΩ | ±10%rdg±3dgt | |
| 50.0GΩ～100GΩ | ±20%rdg±3dgt | |
| 500V | 1.00MΩ～20.0GΩ | ±5%rdg±3dgt |
| 20.0GΩ～100GΩ | ±10%rdg±3dgt | |
| 100GΩ～200GΩ | ±20%rdg±3dgt | |
| 1KV | 1.00MΩ～50.0GΩ | ±5%rdg±3dgt |
| 50.0GΩ～200GΩ | ±10%rdg±3dgt | |
| 200GΩ～500Ω | ±20%rdg±3dgt | |
| 2.5KV | 1.00MΩ～100GΩ | ±5%rdg±3dgt |
| 100GΩ～500GΩ | ±10%rdg±3dgt | |
| 500GΩ～1.00TΩ | ±20%rdg±3dgt | |
| 5KV | 1.00MΩ～200GΩ | ±5%rdg±3dgt |
| 200GΩ～1.00TΩ | ±10%rdg±3dgt | |
| 1.00TΩ～2.00TΩ | ±20%rdg±3dgt | |
| 10KV | 1.00MΩ～500GΩ | ±5%rdg±3dgt |
| 500GΩ～2.00TΩ | ±10%rdg±3dgt | |
| 2.00TΩ～5.00TΩ | ±20%rdg±3dgt |
| 功 能 | 絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；濾波器功能（4種時間選擇10S、20S、30S、40S）。電壓測試（V）；電流測試（nA）。 |
| 電 源 | 可充電鋰電池5.2Ah |
| 額定電壓 | 250V，500V，1KV，2.5KV，5KV，10KV |
| 輸出電壓精度 | （5%～10%）±10V |
| 絕緣電阻 測試范圍 | UMG-3128A：0.50MΩ～5.00TΩ |
| UMG-3128B：0.50MΩ～20.00TΩ | |
| 輸出短路電流 | UMG-3128A：>5mA |
| UMG-3128B：>7mA | |
| 極化指數測試 | 有 |
| 吸收比測試 | 有 |
| 斜坡測試模式 | 以預設電壓的10%為步進量測試,直至預設電壓 |
| 濾波測試模式 | 10S、20S、30S、40S四種選擇 |
| 電壓測試 | 范圍：AC/DC:0V～1000V；精度±5%rdg±3V |
| 電流測試 | 范圍：0.01nA～5mA；精度±5%rdg±0.5nA |
| 電壓監視器 | 監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員 |
| 測試計時器 | 自動記錄測試時間，計時范圍：0s～9999s |
| 存儲功能 | 自動存儲帶有日期時間的測試數據，共1000組 |
| 上傳功能 | 通過USB通訊線，把存儲的測試數據上傳到電腦。 |
| 電池電量顯示 | 有電池電量顯示，電池電壓低時提醒及時充電 |
| 自動關機功能 | 開機15分鐘后自動關機 |
| 儀表尺寸 | 280mm×260mm×160mm |
| 儀表質量 | 4400g (含電池) |
| 測試線 | 紅色高壓測試線1個（配鱷魚夾1個、掛鉤1個）， 綠色測試線1個， 黑色測試線1個 |
| 保護等級 | 合上蓋子IP65， 打開蓋子IP40 |
| 工作環境 | -20℃～50℃；80%rh |
| 存儲環境 | -25℃～65℃；80%rh |
| 絕緣電阻 | 50MΩ（1000v）（測試線路與外殼間） |
| 耐 壓 | AC 3Kv 50Hz 1min（測試線路與外殼間） |
| 適合安規 | IEC61010-1，IEC61326-1 |
絕緣電阻測試儀圖片 ----Picture display

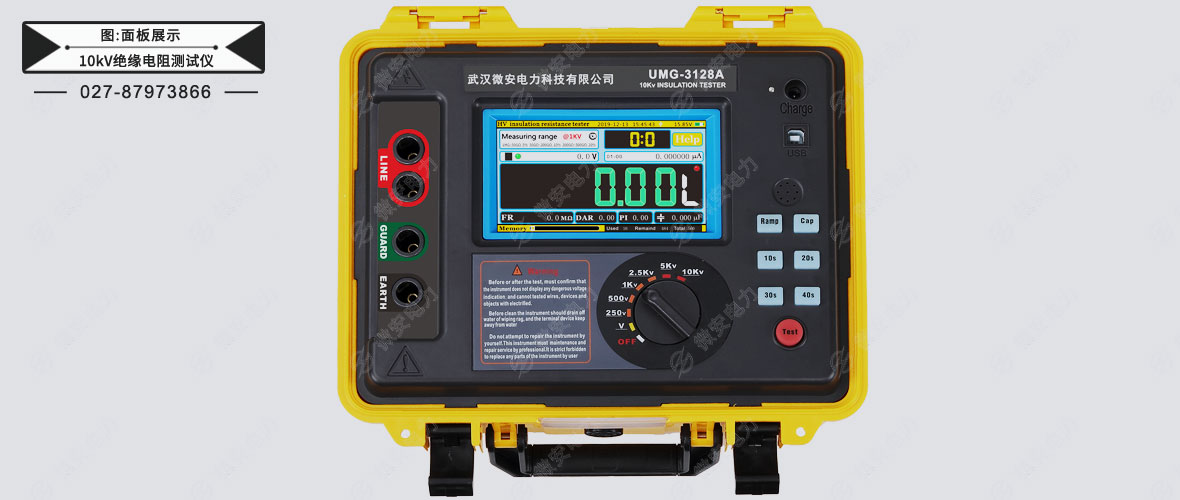

10kV絕緣電阻測試儀-面板按鍵

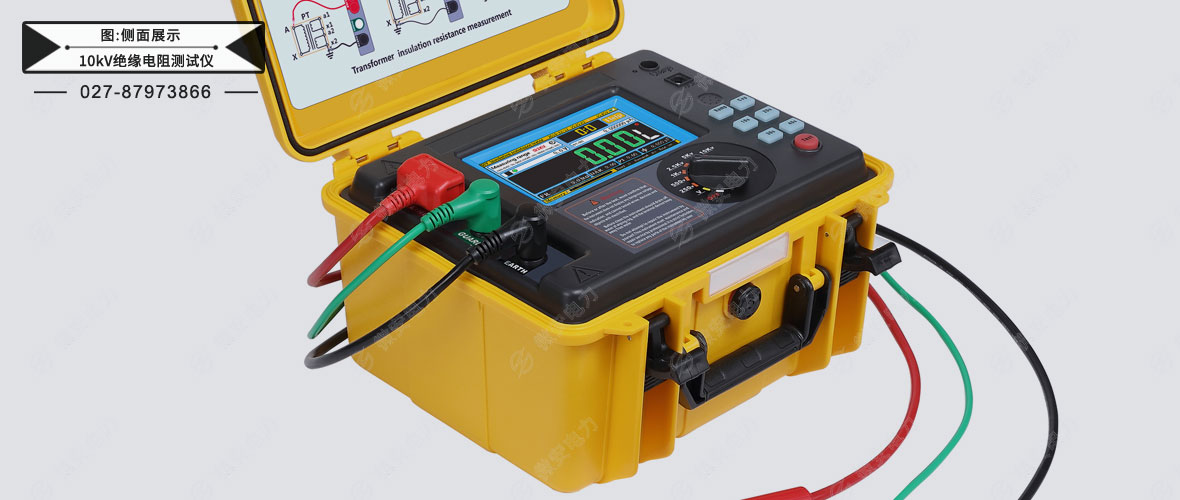

10kV絕緣電阻測試儀-側面展示

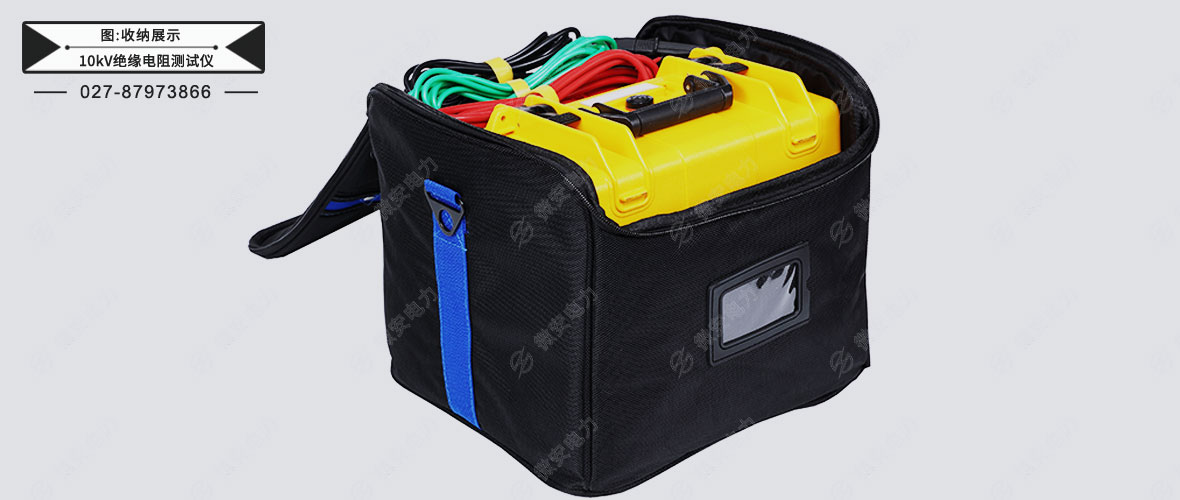

10kV絕緣電阻測試儀-收納展示

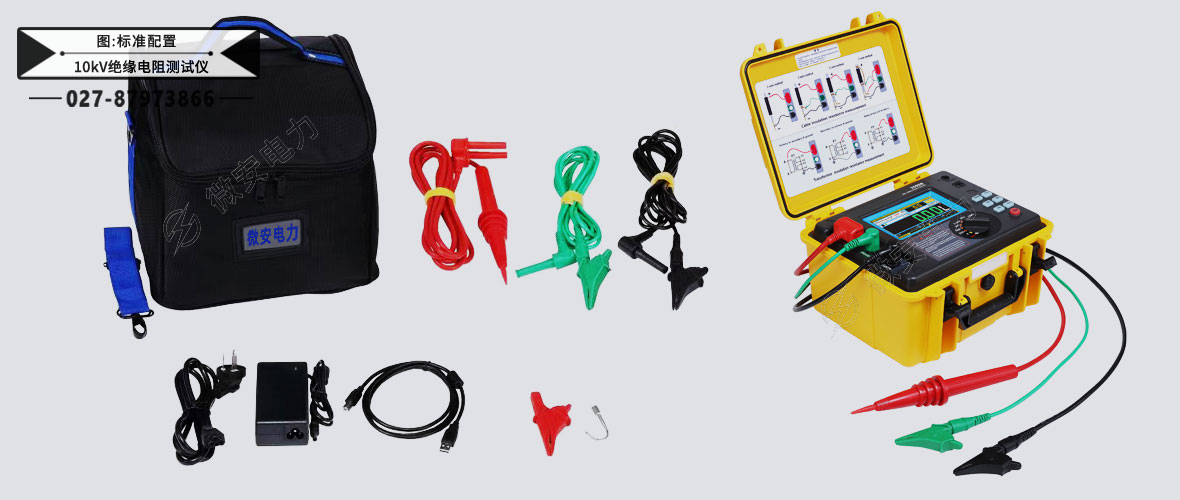

絕緣電阻測試儀附件配件 --------Accessories
| 名稱 | 數量 | 儀表 | 1臺 |
| 高壓棒 | 1支紅色 | 鱷魚夾測試線 | 2條（黑色、綠色各1條） |
| 鱷魚夾 | 1個 | 掛鉤 | 1個 |
| USB通訊線 | 1條 | 充電器 | 1個 |
| 儀表包 | 1個 | 說明書、保修證、合格證 | 1套 |
絕緣電阻測試儀技術應用 --------Technology application

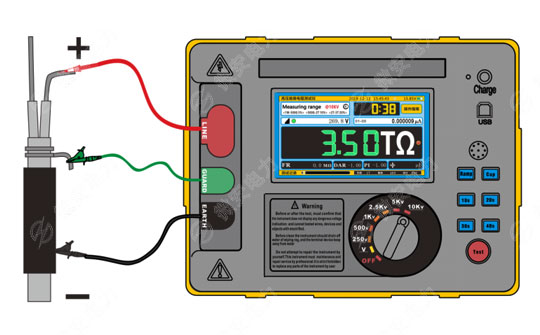

高壓電纜絕緣電阻測試接線
• 紅色高壓測試線，一頭插至儀器的Line端子，另外一頭接高壓電纜線芯
• 黑色測試線，一頭接儀器的Earth，另外一頭接高壓電纜外皮或大地
• 使用金屬裸線纏繞電纜銅屏蔽,接至儀器的G端(綠色端子)
• G端子的接入是為了消除測量路徑上的表面漏電流
• 這樣測量的絕緣電阻是線芯與外層絕緣體之間的絕緣電阻

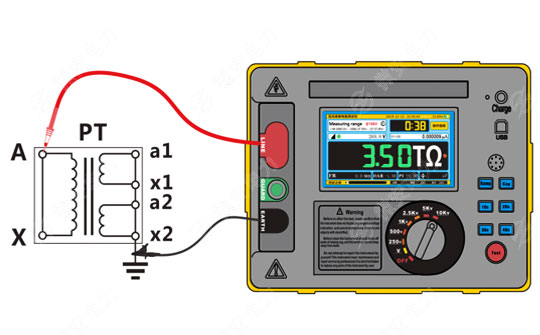

變壓器和電壓互感器(PT)絕緣電阻測試接線
• 變壓器或者PT的一次側使用裸銅線短接
• 絕緣電阻測試儀的的Line端接至一次側
• 變壓器或PT二次側可全部短接一起接地
• 絕緣電阻測試儀的Earth的端接二次側
• 此為一次繞組對二次繞組及地的絕緣電阻測試
