變頻互感器測試儀的測試結果應如何分析？

發布時間:2022-11-21 22:31:35 閱讀次數: 872次

變頻互感器測試儀采用低頻法測試原理，一鍵可以完成CT直阻、勵磁、變比和極性等多項目測試，但是不同于工頻互感器測試儀的是，測試結果的數據選項眾多，對此，我們也要清晰的對測試參數及測試結果有正確的認識.......

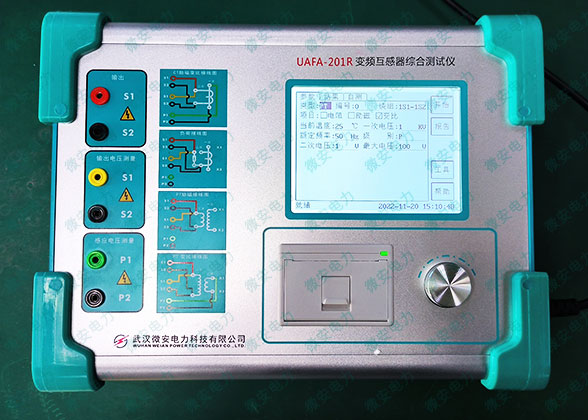

UAFA-201R系列變頻互感器測試儀采用低頻法測試原理，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式，而且能對拐點高達30KV的CT進行測試，在對現場操作測試帶來便利的同時，我們也要清晰的對測試參數及測試結果有正確的認識。

一、電阻（25℃）（二次直阻）

單位：Ω，當前溫度下CT二次繞組電阻。

主要檢測互感器二次繞組接頭的焊接質量，繞組是否有匝間短路或開路，以及引線是否有接觸不良等問題。同批次的互感器二次直阻的測量值誤差范圍不得超過10%。

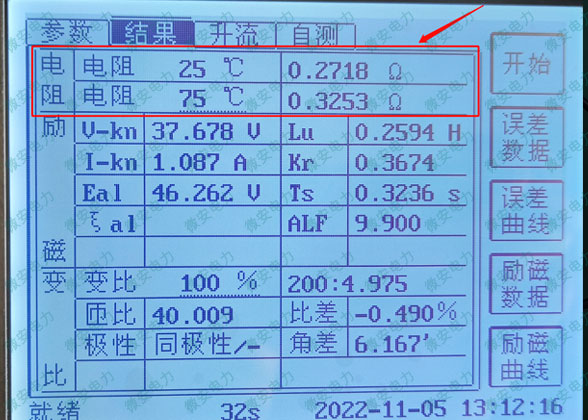

互感器直流電阻的測試結果

二、拐點電壓和拐點電流：

單位：分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。拐點為伏安特性曲線（鐵芯的磁化曲線）的飽和點。

測試伏安特性曲線的意義：

1）檢測新投用互感器的鐵芯質量，留下原始數據；

2）判斷已投運的互感器是否存在匝間短路等缺陷；

3）對差動保護CT精度按要求進行10%誤差曲線校核。

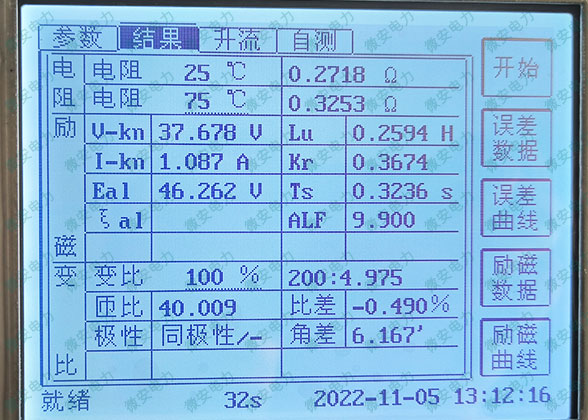

變頻互感器測試儀拐點電壓

三、極限電動勢：

單位：V，根據CT銘牌和75℃電阻計算的極限電動勢。

主要用于容量計算，核算互感器實際參數是否滿足銘牌要求，額定拐點電動勢要小于實測極限電動勢。

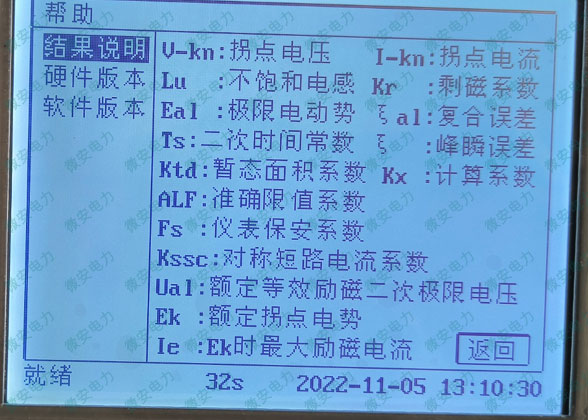

變頻互感器測試儀結果說明

四、復合誤差：

復合誤差：極限電動勢或額定拐點電動勢Ek下的復合誤差。穩態情況下，一次電流瞬時值與二次電流瞬時值乘以額定電流比（變比），兩者之差的方均根值。CT在過電流情況下工作時，由于勵磁電流波形畸變，二次電流不是正弦波，不能直接用電流誤差和相位差規定CT的誤差特性，需要用復合誤差規定。

五、準確限值系數ALF（保護類CT）

準確限值系數ALF（保護類CT）：穩態情況下，CT能滿足復合誤差要求的最大一次電流值（Ipal）與額定一次電流（Ipn）之比。Kal=Ipal/Ipn。當超過額定電流很多倍的短路電流流過一次繞組時，保護類CT開始有效工作，向二次側傳遞信息，以保證繼電保護動作，此時復合誤差不得超過限值。

實測ALF≥額定值，判定CT合格，若實測ALF小于額定值，此CT判定為不合格，保護拒動。

六、儀表保安系數FS（計量類CT）

儀表保安系數FS（計量類CT）：額定儀表限值一次電流與額定一次電流的比值。對于測量用CT，正常工作條件下，要求誤差小，準確度高，而在一次過電流的情況下，需要誤差大，二次電流不再嚴格地按照一次電流的增長而成比例增長，避免二次回路所接的儀器儀表受到大電流沖擊。

七、不飽和電感

不飽和電感：單位：H，勵磁曲線線性段的平均電感。測試過程要注意不飽和電感是否有偏大現象。

八、剩磁系數

剩磁系數：剩磁通與飽和磁通的比值。對于常用的0.2（S），0.5（S）CT，剩磁可能使誤差向負方向偏移0.1%~0.2%，導致測量、計量偏小。當系統短路故障處于暫態過程中，若剩磁通方向與暫態非周期分量產生磁通的方向一致，電流互感器的性能就嚴重惡化。因而剩磁是導致保護誤動、拒動的原因之一。

九、二次時間常數

二次時間常數：單位：S，CT二次接額定負荷時的時間常數。由勵磁電感與漏電感之和與二次回路電阻之比得出。

十、對稱短路電流倍數Kssc（TP類CT）

對稱短路電流倍數Kssc（TP類CT）：用于計算極限電動勢及其對應的峰瞬誤差。

十一、暫態面積系數Ktd（TP類CT）

暫態面積系數Ktd（TP類CT）：短路電流一般含有非周期分量，這將使電流互感器的傳變特性嚴重惡化。因為電流互感器的勵磁特性是按工頻設計的，在傳變等效頻率很低的非周期分量時，鐵心磁通(即勵磁電流)需要大大增加。磁通達到最大值的時間和數值與Tp、Ts等有關。按照是否考慮短路電流的暫態過程，電流互感器分為P和TP兩大類。P類電流互感器要求在ΦAV情況下不飽和，而TP類電流互感器則要求在整個工作循環中的總磁通Φ＝ΦAC＋ΦDC情況下不飽和。因此要求TP類電流互感器的鐵心遠大于P類電流互感器。
