變頻互感器綜合測試儀簡介 ----Product introduction
變頻互感器綜合測試儀特點???----Main features
1、滿足各類CT（如：保護類、計量類、TP類）及電磁式PT的的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求。
2、可自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和電感等CT、PT參數。
3、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、采用低頻法測試原理，能對拐點高達30KV的CT進行測試。
5、測試信號輸出采用方波法，讓勵磁曲線更加完美。
6、儀器存儲容量高達幾G，可存儲幾十萬組測試數據，掉電不丟失。試驗完畢后直接生成Excel報告
7、一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式
8、便于攜帶，裝置含配線全重量大約8Kg
變頻互感器綜合測試儀參數 ----Technical parameter
| 測試用途 | CT，電磁式?PT | |
| 輸出 | 0~180Vrms，12Arms，36A（峰值） | |
| 電壓測量精度 | ±0.1% | |
| CT變比 測量 |
范圍 | 1~40000 |
| 精度 | ±0.1% | |
| PT變比 測量 |
范圍 | 1~20000 |
| 精度 | ±0.1% | |
| 相位測量 | 精度 | ±2min |
| 分辨率 | 0.5min | |
| 二次繞組電阻測量 | 范圍 | 0~300Ω |
| 精度 | 0.2%±2mΩ | |
| 交流負載測量 | 范圍 | 0~1000VA |
| 精度 | 0.2%±0.02VA | |
| 輸入電源電壓 | AC220V±10%，50Hz | |
| 工作環境 | ?溫度：-10οC~50οC， ?濕度：≤90% | |
| 尺寸、重量 | 尺寸340?mm×300?mm×140mm??????重量<8kg | |
變頻互感器綜合測試儀圖片 ----Picture display

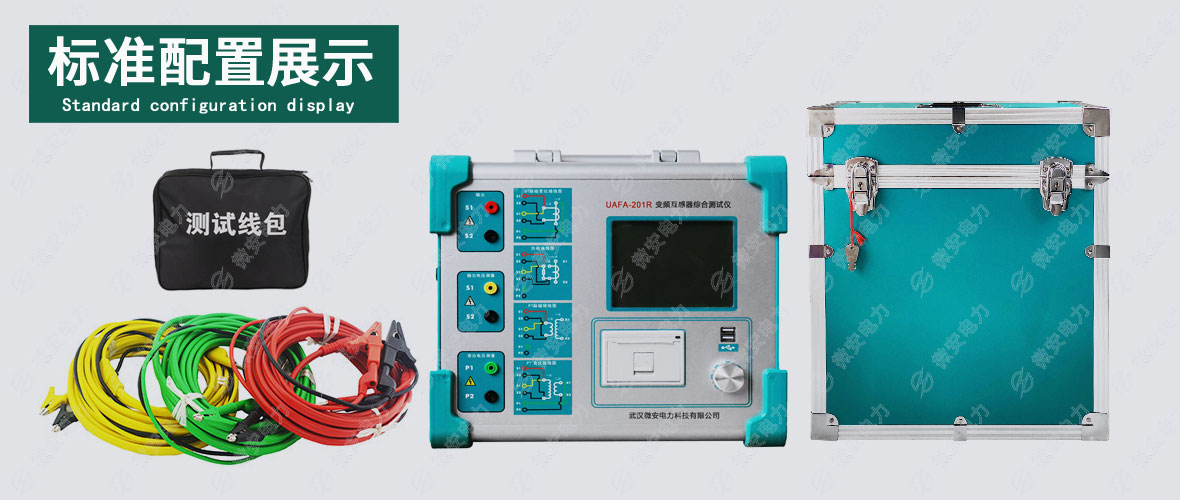

變頻互感器綜合測試儀附件配件 --------Accessories

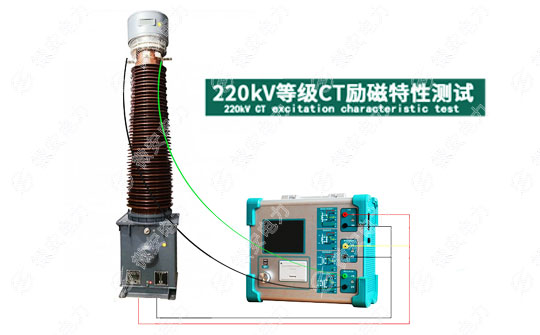

變頻互感器綜合測試儀技術應用 --------Technology application
絕緣油界面張力測定標準
? 標準GB2536《變壓器油》，煉油廠絕緣油的產品標準，是出廠的合格指標
? GB2536《變壓器油》的合格品指標是不小于40mN/m
? GB7595《運行中變壓器油質量標準》
? GB7595《運行中變壓器油質量標準》中規定投入運行前的油不小于35mN/m
? GB7595規定運行中的油界面張力值為不小于20mN/m
? 附: 當小于20mN/m時變壓器底部有明顯的油泥析出，那么運行中的絕緣油就作廢了
