微機繼電保護裝置故障隱患及排除方法

微機繼電保護裝置在使用過程中難免會遇到系統出故障的情況，不處理則有很大的安全隱患，處理起來，若一點小故障就返廠維修，又耗時耗力，學會自己判別與排除這些故障，既可以省去返廠修理的費用，又可以掌握到排除故障的解決方法。

一、微機繼電保護裝置的作用及意義

繼電保護裝置是指電力系統中的電力設備（如發電機、變壓器、線路）或者電力系統本身發生了故障，進而影響了電力系統的安全運行，這時就要盡快采取措施，向值班人員發出警告的信號，如果出現很嚴重的故障時，就要直接切斷電路的一種自動化設備。繼電保護裝置的實施是電力系統自動化和遠程操作的表現，以及實現了工業生產的自動化控制。

二、微機繼電保護裝置產生故障的原因

繼電保護裝置的故障包括以下兩種：一是計算錯誤導致的誤整定；二是繼電保護工作人員在工作執行中出現的誤整定。定值計算錯誤主要是由于，現在微機保護裝置的種類很多，不同型號的裝置，功能也不同，工作人員對裝置的原理還不理解，出現定值計算錯誤。整定單的整定說明一般是對定值內容和保護功能的具體解釋，也包括了在定值項中沒有顯示的整定內容。在工作執行中，一般工作人員對定值項內容比較關注，往往忽略了整定說明，使一些定值設置有誤差，最后導致誤整定。誤整定還有可能因為記錄的不完整導致的，沒有向保護計算人員提供相關的計算參數，計算結果就容易出現錯誤。現場整定單的管理很重要，設備更新快，導致整定單也得頻繁更換，新單和舊單沒有區分好，容易出現誤整定。

三、微機繼電保護裝置的故障隱患

保護裝置的故障和不穩定，均會影響電力系統的穩定運行，導致保護裝置出現保護拒動以及邏輯錯誤。繼電保護裝置若輸出功率穩定性不足，還會造成電壓下降，最后會導致微機保護邏輯功能的失靈。在工作執行現場，微機保護下的工作運行受到環境溫濕度的影響，有可能會擾亂電力系統的穩定性。

四、使用微機繼電保護測試儀確認保護裝置是否正常

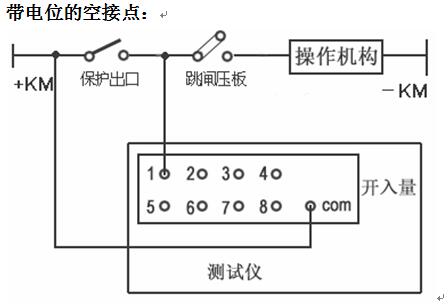

當不確定保護裝置是否是出現問題時，可使用微機繼電保護測試儀對此進行校驗，通過校驗保護裝置的邏輯性來確認裝置好壞，具體的試驗接線圖可以參考下圖，具體的試驗方法可使用繼電保護測試儀輸出電流、電流、相位等電參量至微機保護裝置，通過核對繼電保護測試儀與保護裝置上的幅值是否一致，來確認裝置采樣是否正常，然后再使用繼電保護測試儀進行過流試驗，過電壓試驗等試驗來確認保護裝置的開關量輸出接點是否正常，最后再通過繼電保護測試儀的動作時間校驗功能來確認保護裝置的動作靈敏度的測試，以上測試均通過可認為保護裝置是可以投入運行的。

五、總結

隨著社會經濟快速發展，無論是工業還是農業，都對電力的需求很大，電力系統正常運行是滿足人類生活生產的必要保障。電力工作人員應熟練掌握微機繼電保護測試儀的使用與操作，定期檢查繼電保護裝置的安全隱患，預防繼電保護裝置發生故障，提高電力系統的穩定性和可靠性，進而推動我國電力事業的發展。
