變壓器交流耐壓試驗及感應耐壓試驗

變壓器絕緣主要分為主絕緣與縱絕緣兩種。主絕緣主要是指線圈自身以外的其他結構的絕緣，包括油箱、鐵芯等位置的絕緣；縱絕緣是指變壓器繞阻在不同電位的各個點及部位之間的絕緣，如線圈匝間絕緣等。

為了全面掌握變壓器絕緣承受過電壓的能力，一般情況下，根據變壓器絕緣等級的情況分為交流耐壓試驗和感應耐壓試驗兩項試驗。

一、變壓器交流耐壓試驗

交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。

變壓器作為工業生產的一部分，是滿足工業日常生產需求的關鍵。而變壓器在投入使用之前，應對其進行耐壓試驗，掌握變壓器整體性能。變壓器外施交流耐壓主要包括一般工頻、工頻調感等耐壓類型。在實驗過程中，被試驗線圈的端口需要與試驗電壓相連接，而非試驗端口需要進行接地處理，保障試驗人員安全性。

二、變壓器交流耐壓試驗設備

交流耐壓試驗中，通常我們會遇到的電力試驗設備包括“ 串聯諧振耐壓試驗裝置”、“干式試驗變壓器”、“ 感應耐壓試驗裝置”。

（1）串聯諧振試驗裝置

串聯諧振試驗裝置

變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

(2)干式試驗變壓器

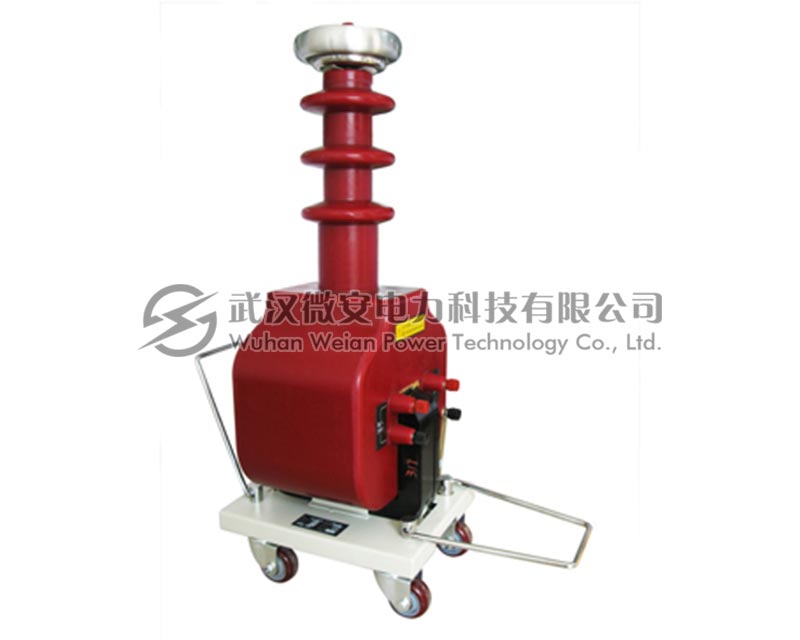

干式試驗變壓器

按交流耐壓試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。我們常用的干式試驗變壓器分為一體式高壓試驗變壓器（30kV以下）和分體式試驗變壓器兩類。

首先，微安電力生產的GTB干式試驗變壓器屬于高一體式高壓試驗變壓器。用于電力系統對各種高壓電氣設備及絕緣材料進行工頻或直流高壓下的絕緣強度試驗，干式試驗變壓器容量為3kVA～300kVA，可根據客戶需求定制。干式試驗變壓器選材優良，電壓裕度大，電暈聲小，局放小。廣泛適用于電力系統、工礦企業、科研部門、發電檢修部門等，該試驗變壓器是絕緣耐壓試驗中必不可少的重要專業設備。

其次，微安電力生產的UA-TC試驗變壓器控制箱，屬于分體式試驗變壓器的組成部分，是公司針對大型試驗變壓器而生產的專用配套設備，在原手動試驗變控制臺基礎之上，一鍵啟動后無需人工干預，全數字顯示電壓、電流，自動調壓，自動計時、自動打印數據以及自動故障報警功能。

（3）感應耐壓試驗裝置

三倍頻感應耐壓試驗裝置

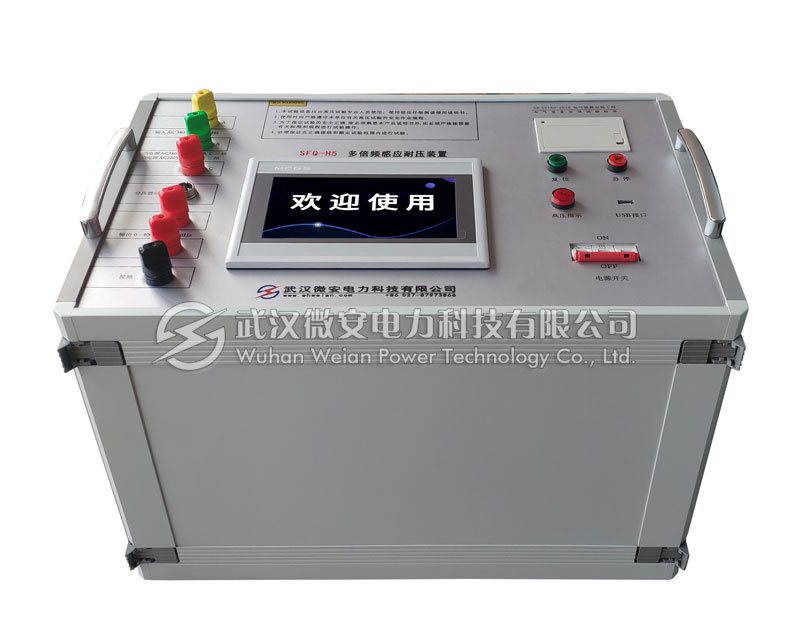

多倍頻感應耐壓試驗裝置

三倍頻耐壓試驗裝置和多倍頻感應耐壓試驗裝置也是交流耐壓試驗中經常用到的電力試驗設備,微安電力生產的SBF三倍頻變壓器，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

三、感應耐壓試驗的目的

目前，受到各廠家生產工藝的影響，很多變壓器中性點會降低絕緣性能。如電壓為110kV，220kV變壓器，其中的絕緣分別為35kV與110kV。對于這類變壓器進行交流耐壓試驗，無法獲取有效試驗結果。因此，需要采取感應試驗方法。

雙線圈變壓器，從被試驗設備低壓側開始施壓，而高壓側沒有進行試驗的兩相應進行并聯、接地處理，并與被試驗端進行串聯，滿足試驗電壓要求。另外，在感應耐壓試驗之前，對中性點進行相應處理，如為了滿足主絕緣與縱絕緣兩項試驗的研究，需要將中性點電位適當抬高，以此來給線圈提供支撐。

通常情況下，變壓器鐵芯電流曲線在額定頻率及電壓下接近彎曲部分，如果前者高于后者，那么鐵芯會處于飽和狀態，電流也會隨之增加，最終達到無法允許的程度。因此，為了解決上述問題，可以采取提高電源頻率措施進行優化。

綜上所述，通過對兩種試驗方法的研究，能夠發現，交流耐壓試驗僅能夠針對全絕緣設備進行試驗，且只能獲取設備主絕緣的電氣強度，而縱絕緣并沒有承受耐壓，其絕緣性無從知曉。而感應耐壓試驗則從被試變壓器的低壓側施加高頻電壓，只能夠考驗分級絕緣設備的主絕緣和縱絕緣，無法實現對全絕緣設備的試驗。因此，為了實現對變壓器整體絕緣性能的試驗，一般將二者整合到一起完成試驗。
