試驗變壓器的注意事項

試驗變壓器是交流耐壓試驗的必備設備,而交流耐壓試驗是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。在電力工程中處于重要的地位，交流耐壓試驗的操作應保障安全性，所以需保持嚴謹的態度，注意如下事項：

一、試驗變壓器的絕緣

使用試驗變壓器進行交流耐壓試驗開始之前應充分做好準備工作，目前一般在使用的是干式試驗變壓器,油浸式試驗變壓器,充氣式試驗變壓器,針對這三種變壓器，應檢查油浸式試驗變壓器是否漏油,充氣式試驗變壓器中絕緣氣體壓力是否正常以及外觀是否有破損。如有條件，可使用數字兆歐表對試驗變壓器的絕緣進行測量。

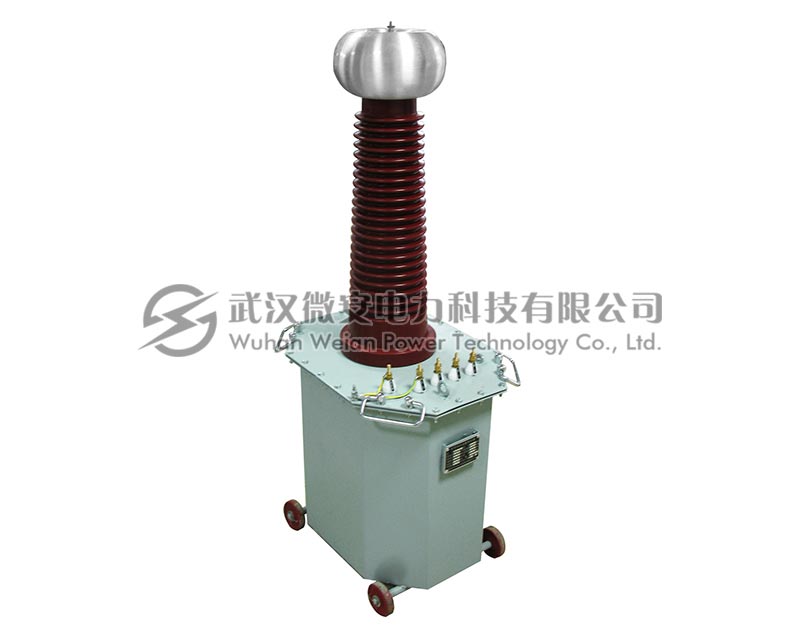

油浸式試驗變壓器

二、試驗變壓器的保護電阻

在進行耐壓試驗時候，應合理選擇電阻器，避免由于出現過電壓對試驗變壓器或試驗變壓器操作箱的性能產生影響。保護電阻選擇應堅持合理原則，實現對設備的有效保護。

耐壓試驗中試驗如果出現被試品對象被閃絡或者擊穿情況，其容抗會突然下降，并在電力試驗設備內部產生強烈的電磁振蕩。對此，試驗人員應在回路內串接保護電阻，有效控制過電流。

另外，如果受到空氣濕度、設備表面臟等因素的影響，引起設備表面閃絡等情況，該耐壓試驗結果視為不合格，應對試驗變壓器進行相應清潔處理后，進行重新試驗，以保證試驗結果準確性。

試驗變壓器操作箱的注意事項

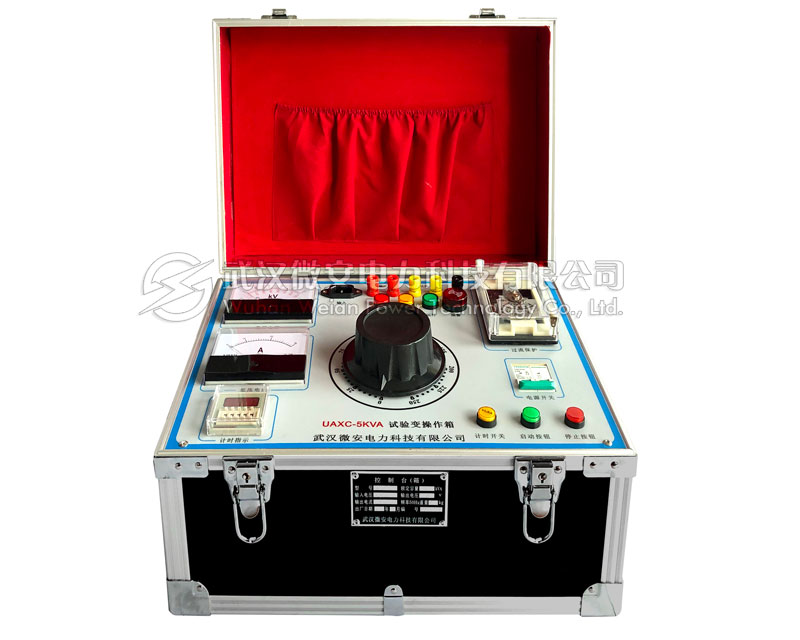

試驗變壓器操作箱

三、試驗變壓器操作箱的過電壓設定

由于耐壓試驗具有破壞性特點，試驗施加的電壓往往是變壓器額定電壓的數倍，過高電壓會損壞絕緣介質，出現增大、發熱等現象。因此，在耐壓試驗過程中，應充分結合絕緣介質的特點及工頻耐壓試驗設備運行實際情況，合理確定試驗電壓，避免對試驗人身安全及設備構成危害。

四、試驗變壓器操作箱的接線

在交流耐壓試驗中，在接好試驗接線之后，需要經過其他人員檢查，并確認無損失。同時，還應加大對工頻試驗變壓器測量裝置的觀察力度，當保護動作開啟后，應分析其中的原因，及時消除影響變壓器試驗結果的不良因素，確保耐壓試驗有序進行。

五、確定試驗變壓器操作箱的零位

在施壓之前，應確定試驗變壓器操作箱的調壓器處于零位，且不可以在規定試驗電壓值的1/3以上沖擊合閘，通過合理控制電壓值，能夠避免設備在接近規定電壓值時耐壓時間過程，為試驗人員觀察試驗過程提供方便。

六、試驗變壓器操作箱的電源

在交流耐壓試驗中，尤其要注意的是，切勿在電壓值較高情況下切斷電源，以免發生瞬變情況造成高壓試驗變壓器被擊穿、測量儀表損壞等。

注意，若是在試驗時試驗變壓器發生放電等現象，應及時切斷電源。因為由于放電產生的過電壓，與截波沖擊相類似，持續作用下，勢必會損壞試驗變壓器縱絕緣，造成匝間、層間等被擊穿。

七、檢查試驗變壓器發熱情況

高壓試驗變壓器是有機絕緣材料時，在完成試驗后，人員應立即觸摸，如果存在局部發熱情況，那么證明設備絕緣性能不佳，應進行相應處理后進行二次試驗，以確定設備性能是否符合工業生產要求。

在進行多臺設試驗變壓器驗過程中，應對擊穿的變壓器及時做好標記，為后續工作提供幫助。
