互感器綜合測試儀簡介 ----Product introduction
UAFA-103D互感器綜合測試儀又稱互感器伏安特性綜合測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點電壓和二次側回路負載檢查等項目的多功能現場試驗儀器,試驗時僅需設定測試電壓、電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。
本互感器綜合測試儀單機工作電源為220V/AC，無需外接任何輔助設備及升流升壓器，即可輸出0~1000V電壓及0~600A電流，單機操作簡單方便，，可在高溫、高濕、極寒環境下使用，是一款性價比較高的互感器現場測試儀。
| 型號/功能 | 常規(接受定制) | 401 | 103D | 103G | 402 | 406 |
| 可選規格 | 1000V，600A | ? | ? | ? | ? | ? |
| 1200V，600A | ? | ? | ? | ? | ? | |
| 2500V，600A | ? | ? | ? | ? | ? | |
| 2500V，1000A | ? | ? | ? | ? | ? | |
| 3000V，1000A | ? | ? | ? | ? | ? |
注 ; 1200V電壓適用于10KV,35KV。（之所以把電壓從1000提到1200，是因?yàn)樵?5KV測試CT伏安特性時，會遇到拐點電壓900多伏，曲線出不來的尷尬） 2500V適用于110KV，3000V，適用于220KV???
互感器綜合測試儀特點 ???----Main features
1、支持檢測CT和PT
2、滿足 GB1207、GB1208等規程要求.
3、無需外接其它輔助設備，單機即可完成所有檢測項目.
4、自帶微型快速打印機、可直接現場打印測試結果.
5、采用智能控制器，操作簡單.
6、大屏幕液晶，圖形化顯示接口.
7、按規程自動給出CT/PT（勵磁）拐點值.

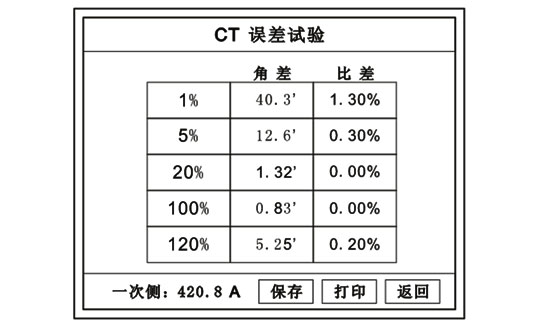

8、自動給出5%和10%誤差曲線.
9、可保存3000組測試資料，掉電后不丟失.
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
11、小巧輕便≤22Kg，非常利于現場測試.
| 型號/功能 | 401 | 103D | 103G | 402 | 406 |
| CTPT伏安特性 | ? | ? | ? | ? | ? |
| 變比極性 | ? | ? | ? | ? | ? |
| 誤差曲線 | ? | ? | ? | ? | ? |
| 交流耐壓 | ? | ? | ? | ? | ? |
| 一次通流 | ? | ? | ? | ? | ? |
| 自動退磁 | ? | ? | ? | ? | ? |
| 二次直阻 | ? | ? | ? | ? | ? |
| 二次負荷差 | ? | ? | ? | ? | ? |
| 角差比差 | ? | ? | ? | ? | ? |
| 可測低壓互感器 | ? | ? | ? | ? | ? |
| 可測零序互感器 | ? | ? | ? | ? | ? |
| 可測變壓器套管CT | ? | ? | ? | ? | ? |
| 可測準確限值系數（ALF） | ? | ? | ? | ? | ? |
| 電壓法綜合測試功能 | ? | ? | ? | ? | ? |
| 6路CT變比同時測試 | ? | ? | ? | ? | ? |
| 改觸摸大屏 | ? | ? | 標配觸屏 | ? | ? |
| 改工程塑料機箱 | ? | ? | ? | ? | ? |
互感器綜合測試儀參數 ----Technical parameter
| CT（保護類、計量類） | PT |
| ? 伏安特性（勵磁特性）曲線 | ? 伏安特性（勵磁特性）曲線 |
| ? 自動給出拐點值 | ? 自動給出拐點值 |
| ? 自動給出5%和10%的誤差曲線 | ? 變比測量 |
| ? 變比測量 | ? 極性判斷 |
| ? 比差測量 | ? 比差測量 |
| ? 角差測量 | ? 角差測量 |
| ? 極性判斷 | ? 交流耐壓測試 |
| ? 一次通流測試 | ? 二次負荷測試 |
| ? 交流耐壓測試 | ? 二次繞組測試 |
| ? 二次負荷測試 | ? 鐵心自動退磁 |
| ?二次繞組測試 | |
| ? 鐵心自動退磁 |
| 工作電源 | AC220V±10% 、50Hz | |
| CT伏安輸出 | 輸出最高電壓 | 0—1000V |
| 輸出最大電流 | 20A | |
| CT變比輸出 | 輸出最高電壓 | 0—8V |
| 輸出最大電流 | 0—600A | |
| PT伏安輸出 | 輸出最高電壓 | 0—330V |
| PT變比輸出 | 輸出最高電壓 | 0—1000V |
| CT變比測量 | 比值最高顯示：999.9K:5/1 | |
| PT變比測量 | 比值最高顯示：999.9K:100、150、100/3、100/√3 | |
| 直流電阻測量 | 最高測量電阻 | 0-20Ω |
| 比差 | 分辨率：0.01% | 精度：<0.5% |
| 角差 | 分辨率：0.01分 | 精度：±5分 |
| 一次通流 | 電流：0-200A | 時間：5分鐘 |
| 二次耐壓 | 電壓：0-1000V | 時間：5分鐘 |
| 工作溫度 | -10～55℃ | |
| 測試儀體積 | 350(mm)×240(mm)×270(mm) | |
| 測試儀重量 | 20Kg | |

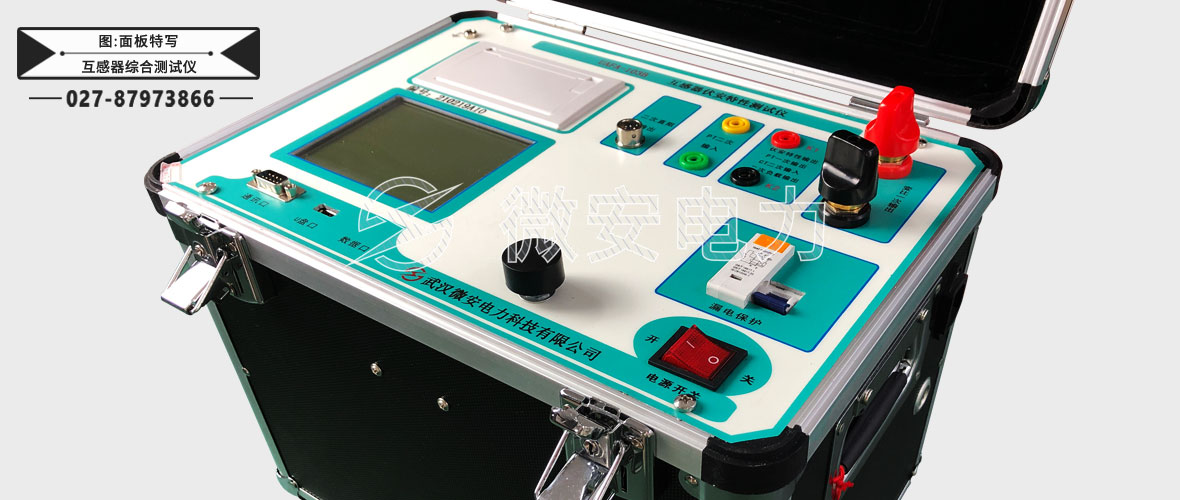

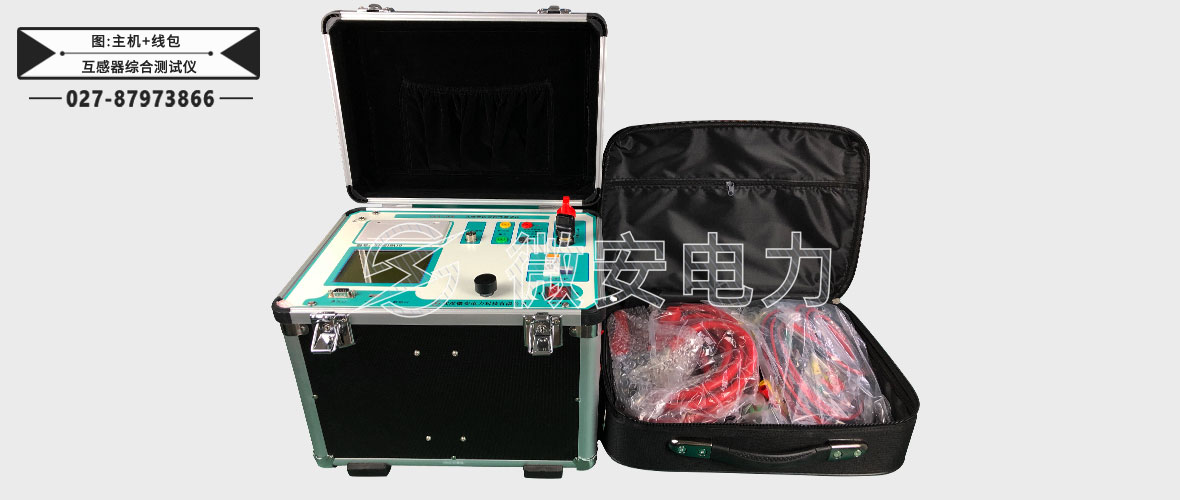

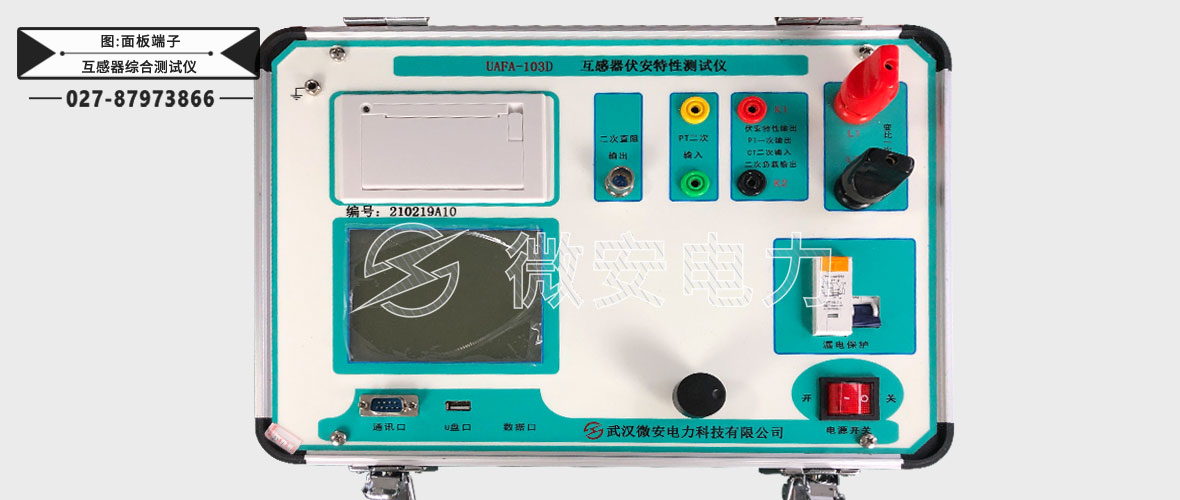

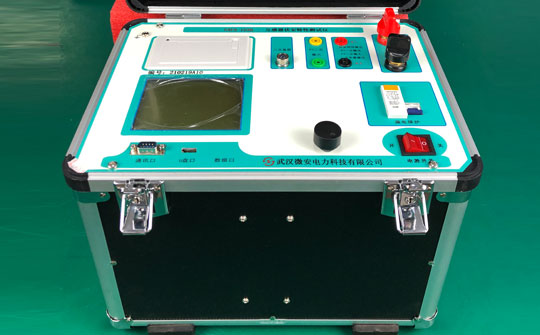

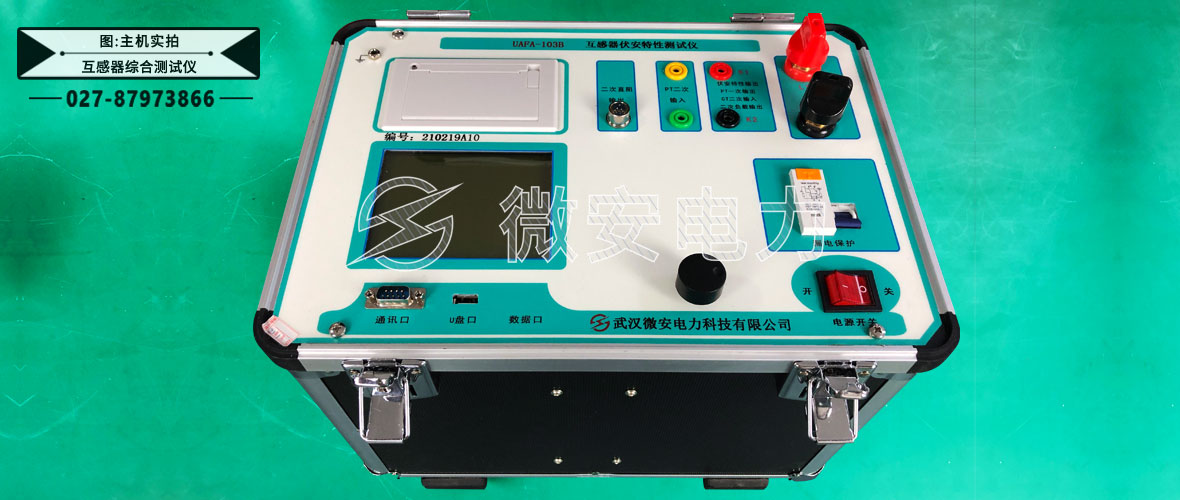

互感器綜合測試儀圖片 ----Picture display

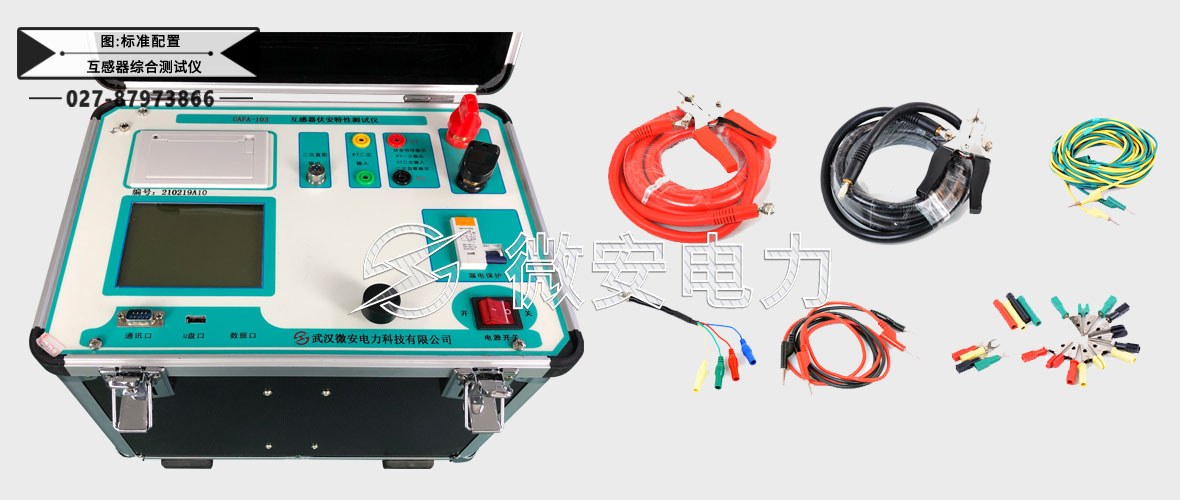

互感器綜合測試儀附件配件 --------Accessories
本產品UAFA-103D互感器綜合測試儀詳細清單請以說明書或代銷合同為準

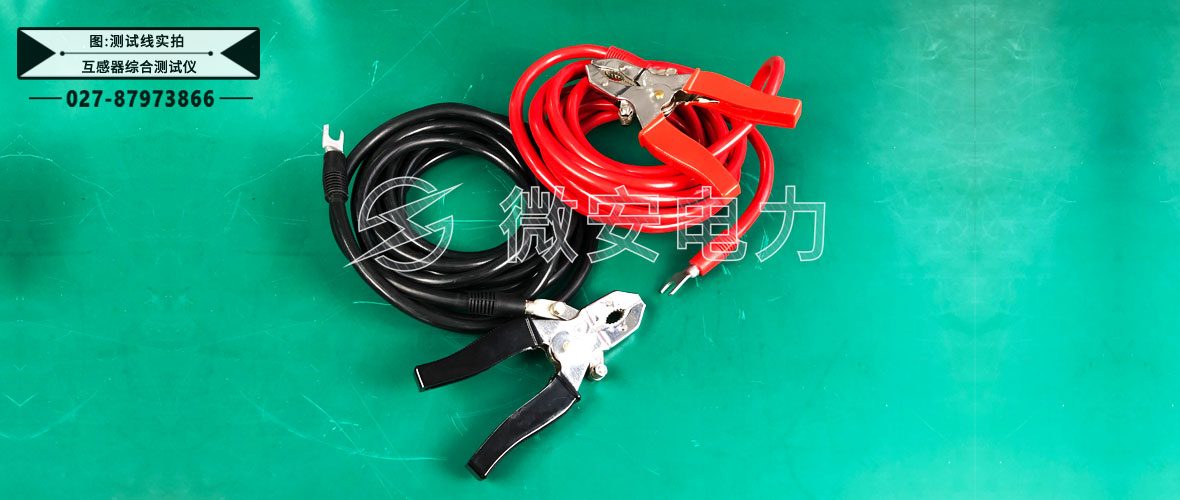

| 互感器綜合測試儀 | 1臺 | 測試線 | 1套 |
| 電源線 | 1根 | 打印紙 | 2卷 |
| 檢驗報告 | 1份 | 說明書 | 1本 |
| 合格證 | 1本 | 保險管 | 2個 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
互感器綜合測試儀技術應用 --------Technology application
互感器綜合測試儀的作用
? 檢測互感器在過流狀態下的抗飽和能力
? 檢測互感器鐵芯的磁性能
? 檢測互感器的飽和點-拐點電壓
? 計算5%或者10%誤差曲線
? 綜合判斷互感器的二次繞組有無匝間短路
互感器綜合測試儀可以測試哪些項目
? 互感器伏安特性曲線/拐點電壓測試
?5%和10%誤差曲線的計算
? 變比/極性/比差角差的測試
? 二次側回路負載測試
? 二次繞組交流耐壓和直流電阻的測試
? 電流互感器的一次通流測試
