變壓器有載分接開關測試儀簡介 ----Product introduction
UAYZ-K變壓器有載分接開關測試儀又稱變壓器有載分接開關參數測試儀及三相有載分接開關測試儀，變壓器有載開關測試儀可自動捕捉和顯示有載變壓器載切換檔位過程中過渡電阻及時間跳變的過程。
UAYZ-K變壓器有載分接開關測試儀是一款適用于測量和分析電力系統中電力變壓器及特種變壓器的有載分接開關的電氣性能指標的綜合測試儀，是武漢微安電力產品研發中心根據電力行業標準DL/T911 -2004和使用規程規范研制出的一款新型變壓器有載分接開關測試儀，可按規范要求檢查有載分接開關的動作順序，測量切換使勁時間等，通過測試有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、 等參數從而判定有載分接開關是否合格，測試人員可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相 套管及中性點直接接線測量，UAYZ-K變壓器有載開關測試儀的界面顯示方式為高清彩屏， 操作輸入方式采用觸屏式設計，操作極為簡便。
該款變壓器有載分接開關測試儀智能化程度極高，全部中文菜單提示，操作簡單。儀器具有USB數據接口，測試數據可直接導出，自帶鋰電池，徹底解決現場試驗電源問題，且體積小，重量輕，抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
主要特點
1、測試YN、Y、△型變壓器，阻值不用換算直接顯示
2、數據分析人性化，可以自動的找出波形中間的故障，并做記號
3、波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度
4、△型變壓器可以顯示三相同期性
5、可以帶繞組或不帶繞組進行測試
6、可選配內置鋰電池，徹底解決試驗現場電源問題。
7、在測試中間可以連續測試，節省變壓器停電的時間
8、儀器可以生存word報告，方便數據的管理和查詢
9、儀器由小型的計算機控制，外配7寸彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便
10、儀器內部可以自動保500組數據，也可以外接U盤保存
變壓器有載分接開關測試儀參數 ----Technical parameter
| 三相恒流源，充電電流 | 1A檔 |
| 0.5A檔 | |
| 端口最大電壓 | 24V |
| 過渡電阻最大量程 | 100Ω |
| 過渡電阻測量范圍 | 1A檔：0.4Ω～20Ω |
| 0.2A檔：10Ω～100Ω | |
| 波形記錄時間長度 | 300ms |
| 采樣速率 | 30k |
| 時間分辨率 | 0.1ms |
| 電阻分辨率 | 0.1Ω |
| 準確度 | 過渡電阻：±5%讀數±0.1Ω |
| 過渡時間：±0.5%讀數±0.2mS | |
| 使用溫度 | -10～40℃ |
| 使用相對濕度 | ＜85%RH |
變壓器有載分接開關測試儀圖片 ----Picture display

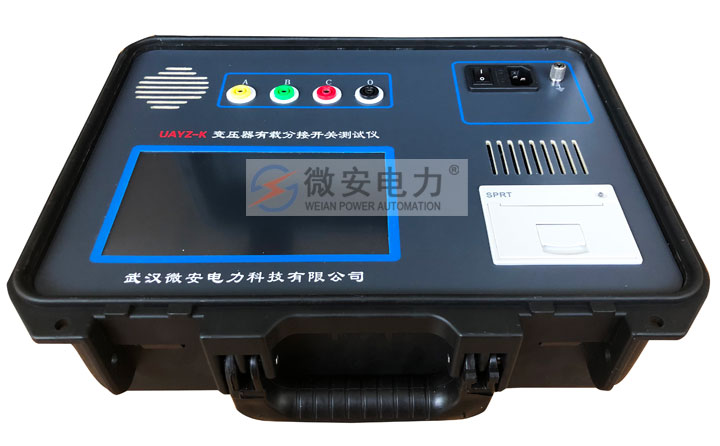

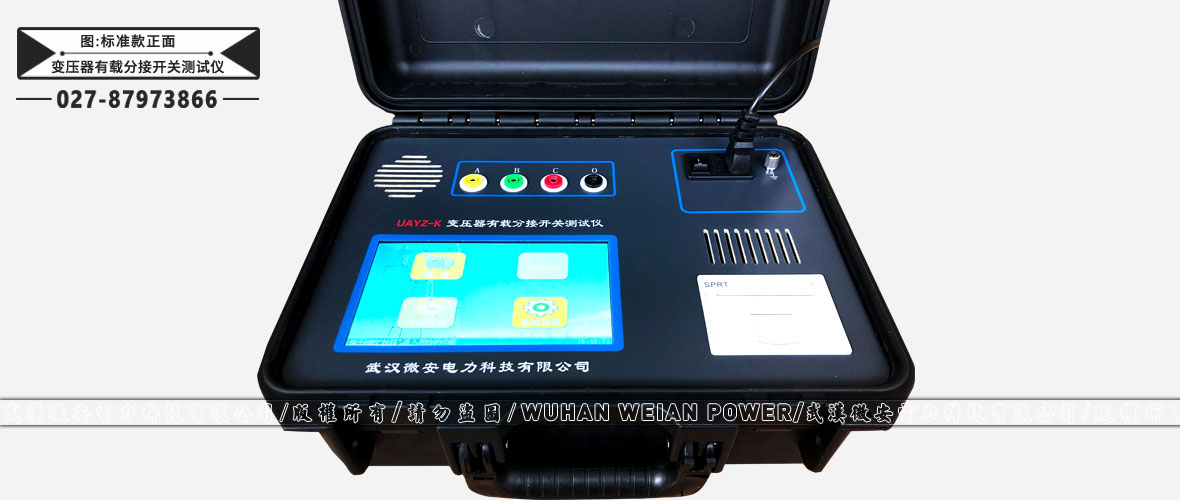

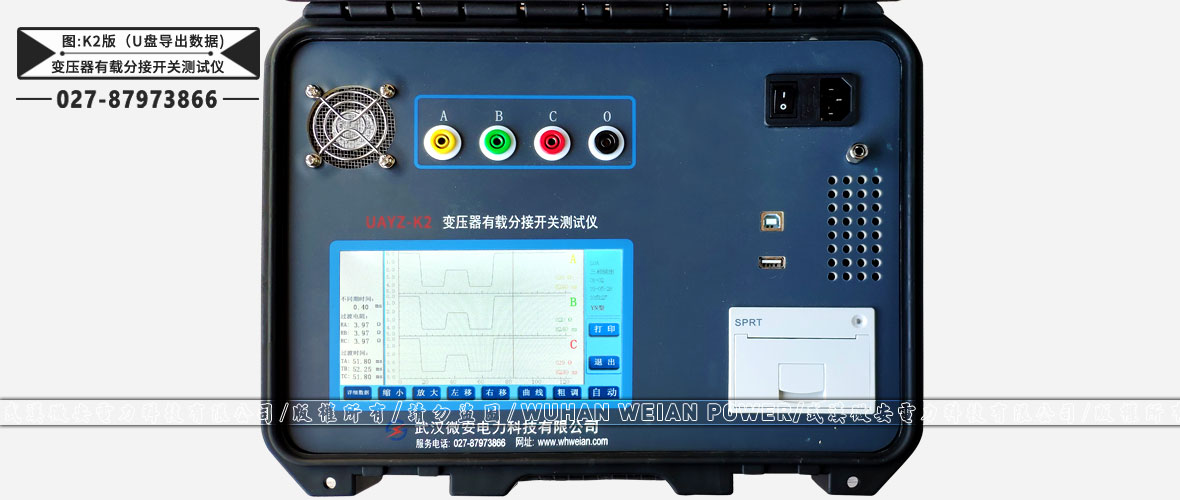

主機正面

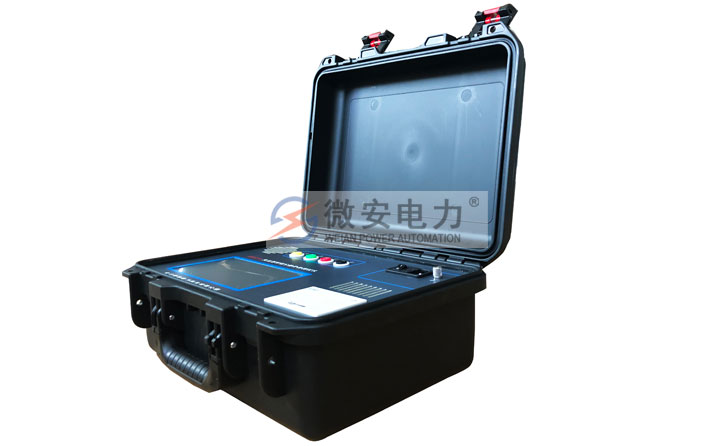

主機左側
主機右側

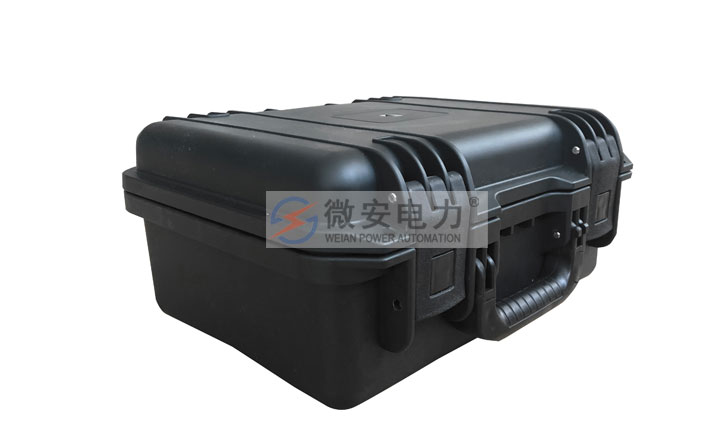

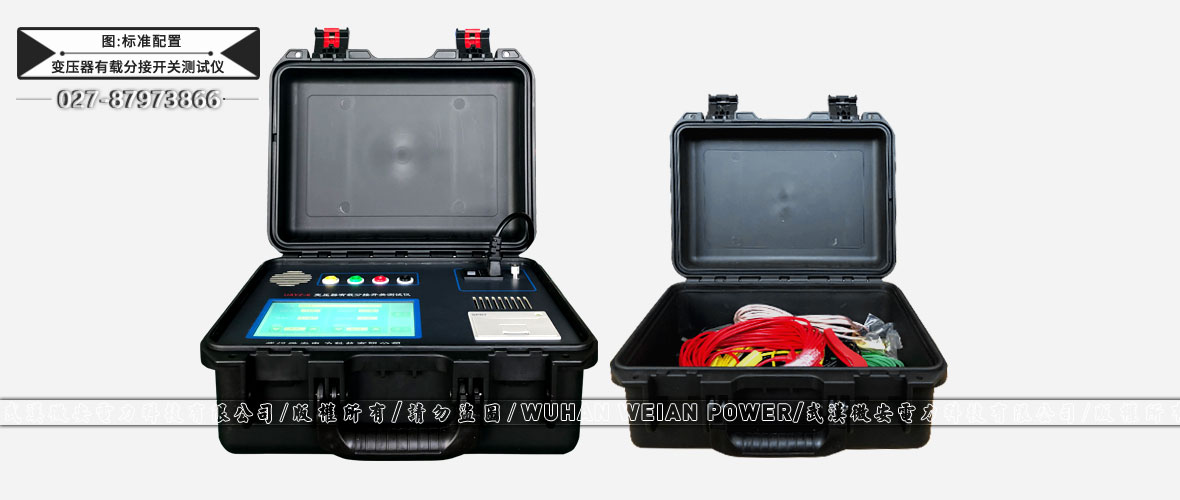

主機外機箱

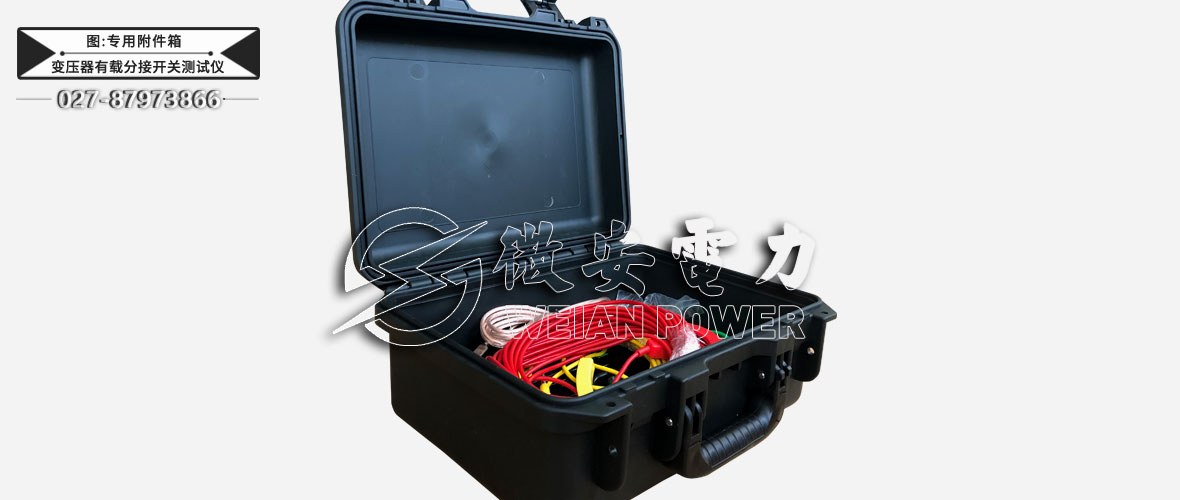

變壓器有載分接開關測試儀附件配件 --------Accessories
本產品UAYZ-K變壓器有載分接開關測試儀詳細清單請以說明書或代銷合同為準
| 變壓器有載開關測試儀機 | 1臺 | 10m測試線帶測試夾 | 4根 |

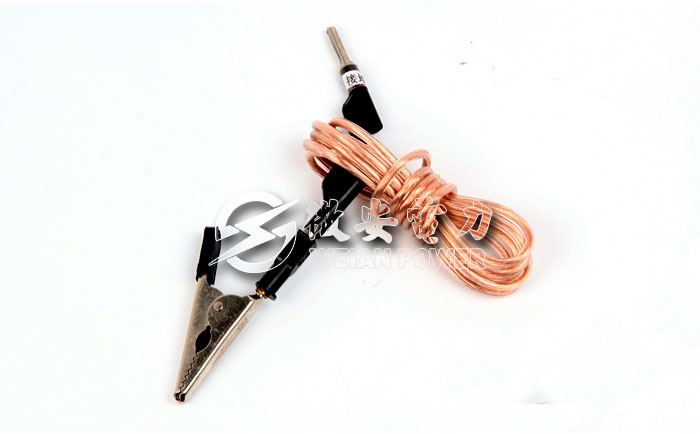

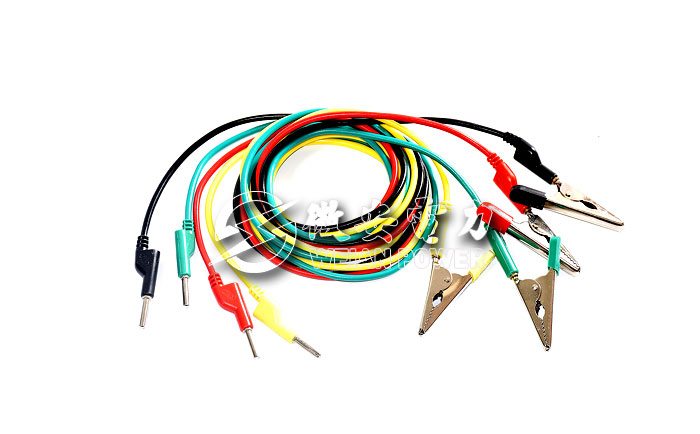

| 1m 短接線帶鱷魚夾 | 4根 | 電源線 | 1根 |
| 鼠標 | 1個 | U盤 | 1個 |
| 手寫筆 | 1只 | 打印紙 | 2卷 |

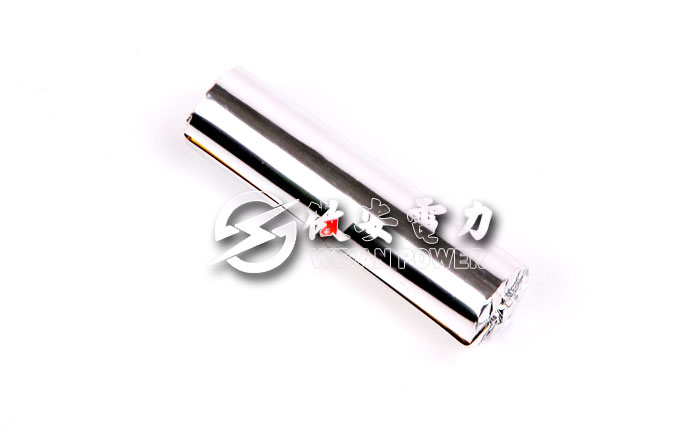

| 接地線 | 1根 | 保險管 | 3個 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |

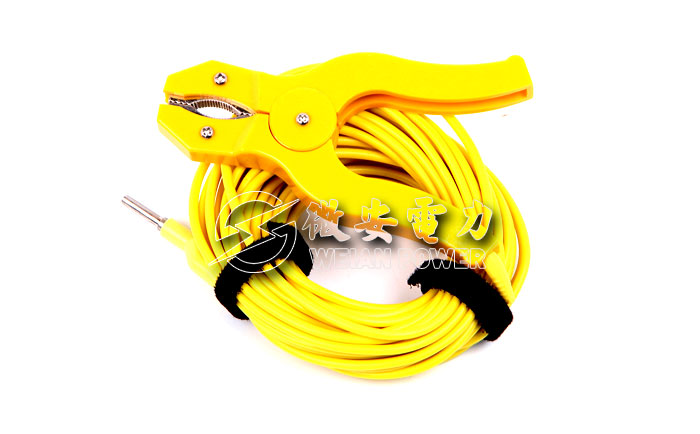

測試線夾黃

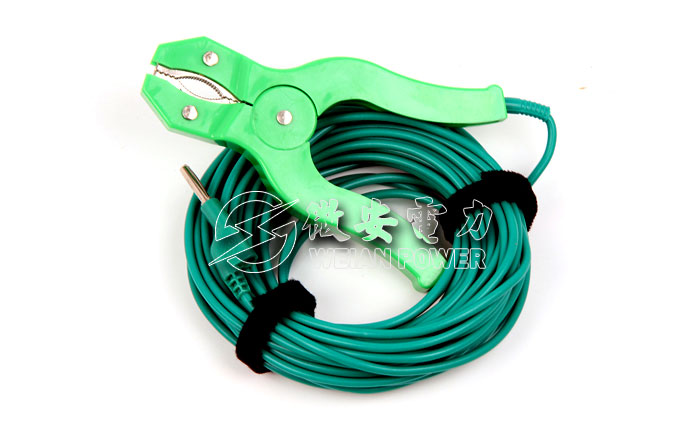

測試線夾綠

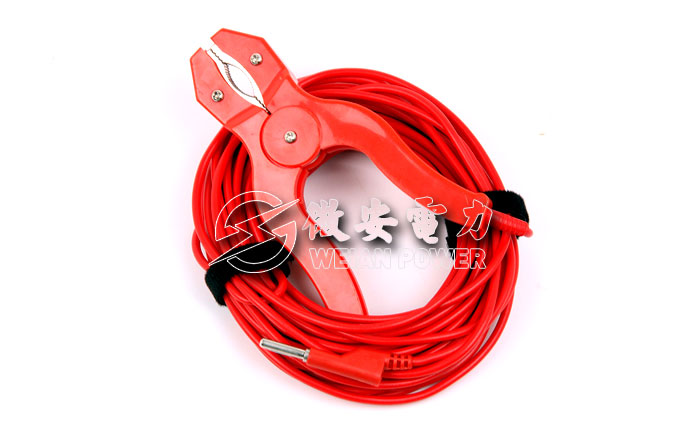

測試線夾紅

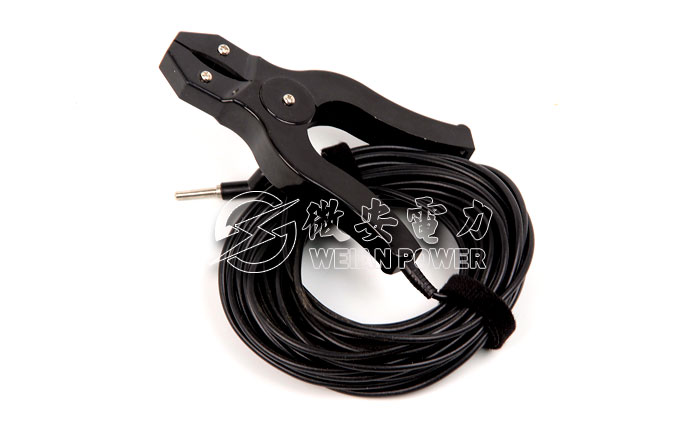

測試線夾黑
測試線

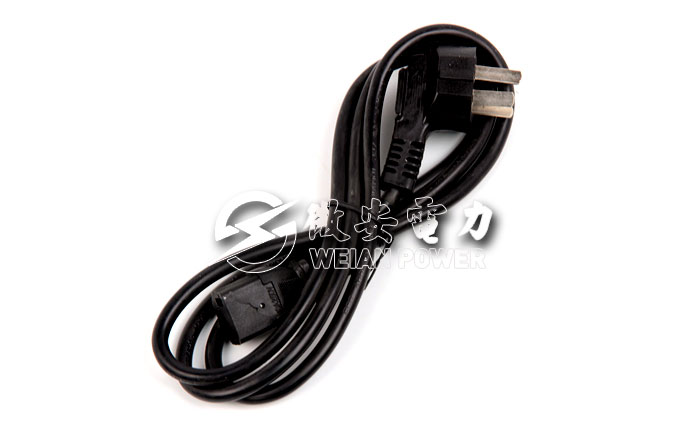

電源線
接地線
打印紙
