說明微安電力承諾所售每一臺「變壓器繞組變形測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 變壓器繞組變形測試儀整機均享受三年質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
變壓器繞組變形測試儀簡介 ----Product introduction
變壓器繞組變形測試儀又稱電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀
其檢查方式主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形
其檢測的原理是根據變壓器設計原理，變壓器制造完成后，其線圈和內部組成結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數就應該是確定的，因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
主要特點
1、適用于63kV～500kV電力變壓器的內部結構故障檢測
2、具有通信USB有線及WiFI、藍牙等多種通訊方式
3、具備線形掃頻測量和分段掃頻測量雙系統測量功能
4、測試軟件具有數據自動分析功能,測試結果可橫向，也可縱向比較
5、測試i軟件可自動生成Word電子文檔，供保存和打印
變壓器繞組變形測試儀參數 ----Technical parameter
| 型號 | UABX-P | |
| 名稱 | 變壓器繞組變形測試儀 | |
| 線性掃描分布 | 掃頻測量范圍 | (1kHz)～(2MHz)、2000掃頻點、分辨率為1kHz |
| 分段掃頻測量分布 | 掃頻測量范圍 | (0.5kHz)～(1MHz)、2000掃頻點 |
| (0.5kHz)～(10kHz)、分辨率為0.02kHz | ||
| (10kHz)～(100kHz)、分辨率為0.2kHz | ||
| (100kHz)～(500kHz)、分辨率為1kHz | ||
| (500kHz)～(1000kHz)、分辨率為1kHz | ||
技術參數
| 幅度測量范圍 | (-100dB)～(+20dB) | |
| 幅度測量精度 | 0.1dB | |
| 掃描頻率精度 | 小于0.01% | |
| 信號輸入阻抗 | 1MΩ | |
| 信號輸出阻抗 | 50Ω | |
| 同相測試重復率 | 99.5% | |
| 尺寸 | 300×340×120mm3 | |
| 鋁合金箱尺寸 | 310×400×330mm3 | |
| 重量 | 10kg | |
變壓器繞組變形測試儀圖片 ----Picture display

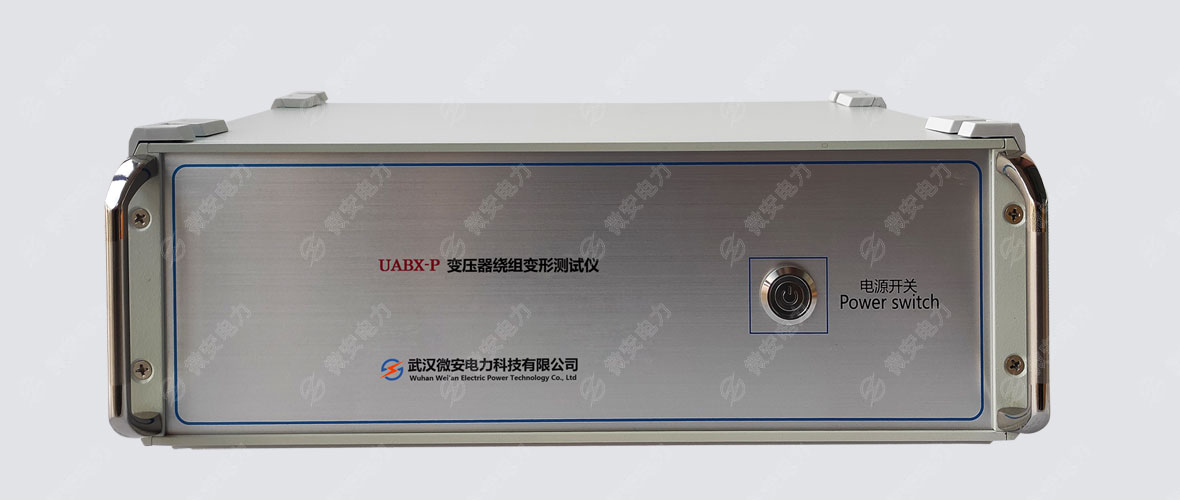

變壓器繞組變形測試儀--正面

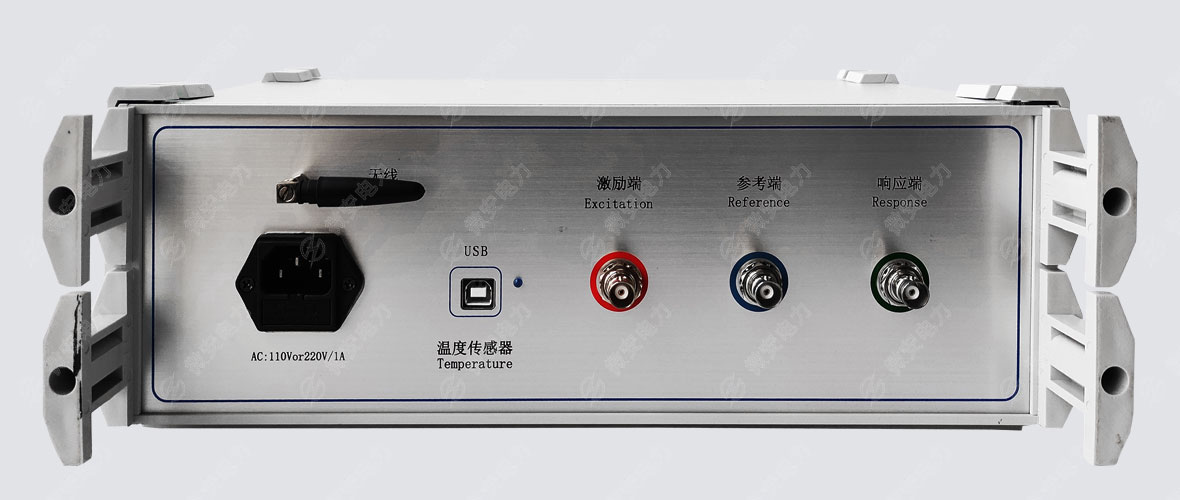

變壓器繞組變形測試儀--背部端子展示
變壓器繞組變形測試儀附件配件 --------Accessories
本產品UABX-P變壓器繞組變形測試儀詳細清單請以說明書或代銷合同為準
| 變壓器繞組變形測試儀 | 1臺 | 筆記本電腦（選配件） | 1臺 |
| 無線藍牙(選配件) | 1個 | 測試電纜高頻同軸電纜50歐/(20m) | 1套 |
| 測試線夾（黃、綠、黑） | 3根 | 接地小夾子(黑) | 1個 |
| USB通信線（通用USB連線） | 1根 | 軟件光盤（VCD）格式 | 1張 |
| 電源線 | 1根 | 接地線（5米） | 4根 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |
