變壓器短路阻抗測試儀簡介 ----Product introduction
UAZK-H變壓器短路阻抗測試儀又名低電壓短路阻抗測試儀,是武漢微安電力科技有限公司研制的專門用于現場和試驗室條件下對35KV以及110KV、220KV、500KV等電壓等級的主變壓器進行低電壓短路阻抗測量的專用儀器。
國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。15.6 中規定：變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。
另外，變壓器短路阻抗測試是常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以根據其變化大小，可以初步估計繞組變形程度。故變壓器短路阻抗測試儀也稱作變壓器繞組變形測試儀，市面上目前的變壓器繞組變形測試儀主要分為頻響法和阻抗法，該短路阻抗測試儀就是采用阻抗法的繞組變形測試儀。
變壓器短路阻抗測試儀參數 ----Technical parameter
| 型號 | UAZK-H | |
| 名稱 | 變壓器短路阻抗測試儀,變壓器低電壓短路阻抗測試儀 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準交流插口60320 | |
| 交流電壓 | 范圍 | 10V～600V |
| 分 率 | 0.001V | |
| 準確度 | 0.2%±0.001V | |
| 交流電流 | 范圍 | 0.5A～20A |
| 分辨率 | 0.001A | |
| 準 確 度 | 0.2%±0.001A | |
| 功率 | 范圍 | 0～12kW |
| 分辨率 | 0.001kW | |
| 準確 度 | COSφ＞0.1:0.5級；COSφ≤0.1:1.0級 | |
| 阻抗 | 范圍 | 0～3000Ω |
| 0～3000Ω | COSφ＞0.1:0.5級；COSφ≤0.1:1.0級 | |
| 準確度 | COSφ＞0.1:0.5級；COSφ≤0.1:1.0級 | |
| 運行溫度 | -10℃～+50℃ | |
| 濕度 | 相對濕度：5%～95%，不結露 | |
| 尺寸 | 360×220×150mm3 | |
| 重 量 | ≈5kg(不包括附件) | |
變壓器短路阻抗測試儀圖片 ----Picture display

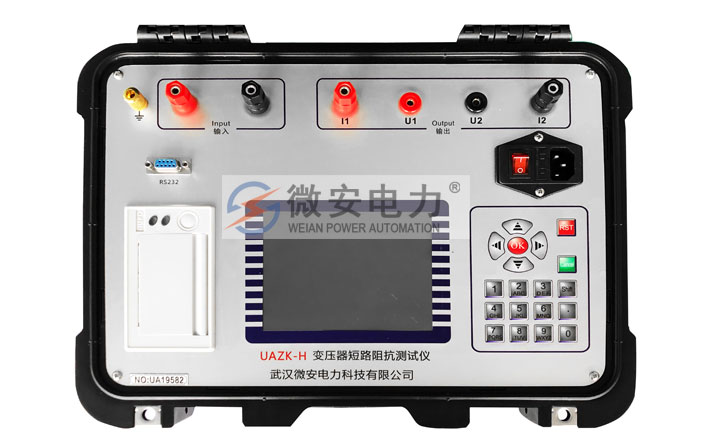

變壓器短路阻抗測試儀-面板

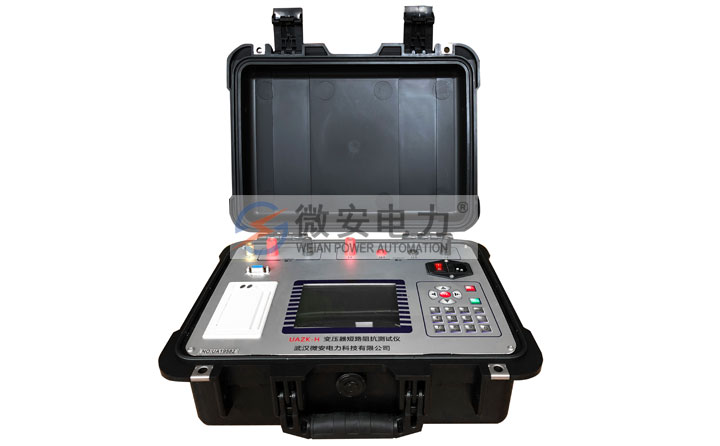

變壓器短路阻抗測試儀-主機正面

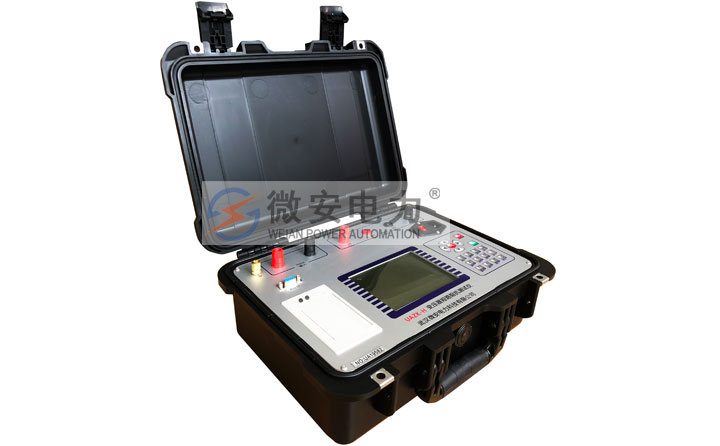

變壓器短路阻抗測試儀-側面

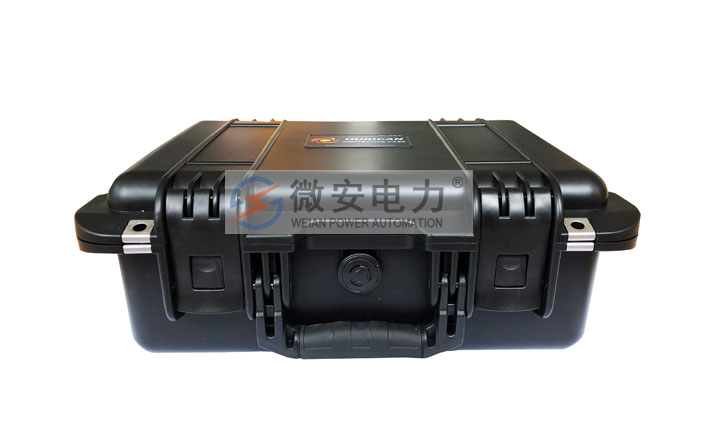

變壓器短路阻抗測試儀-主機機箱
變壓器短路阻抗測試儀-輸入端子

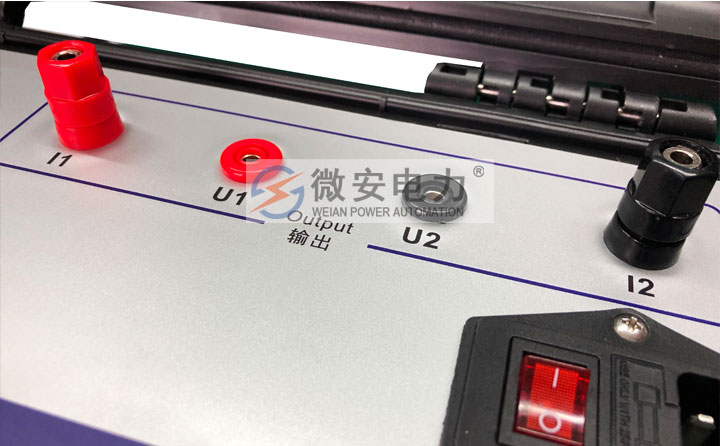

變壓器短路阻抗測試儀-輸出端子

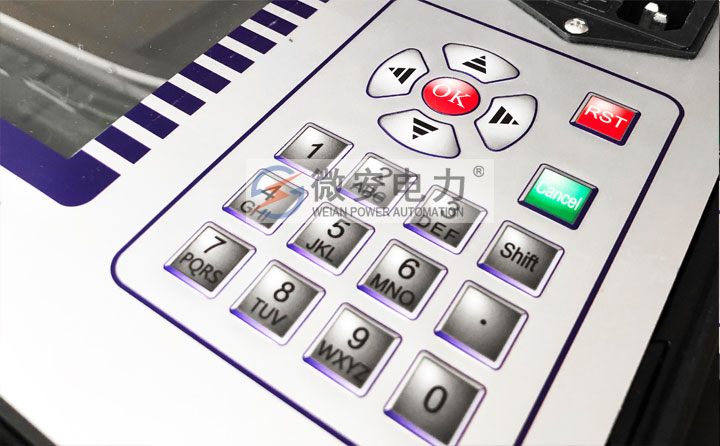

變壓器短路阻抗測試儀-按鍵
變壓器短路阻抗測試儀-液晶屏

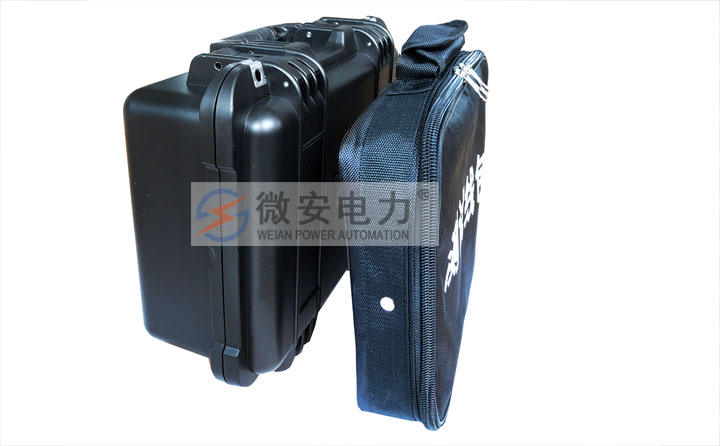

變壓器短路阻抗測試儀-整套

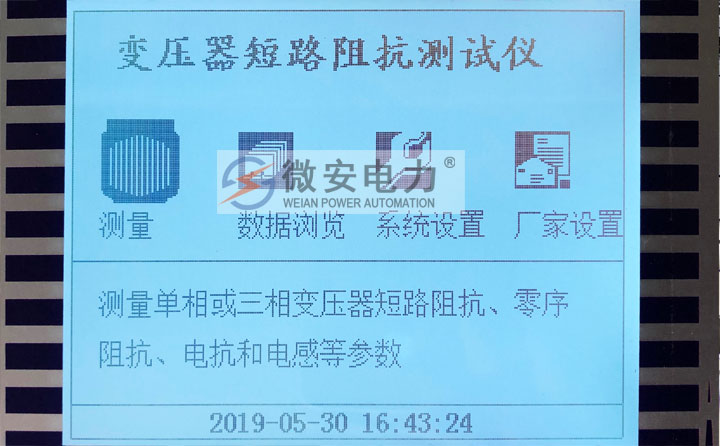

變壓器短路阻抗測試儀-菜單界面

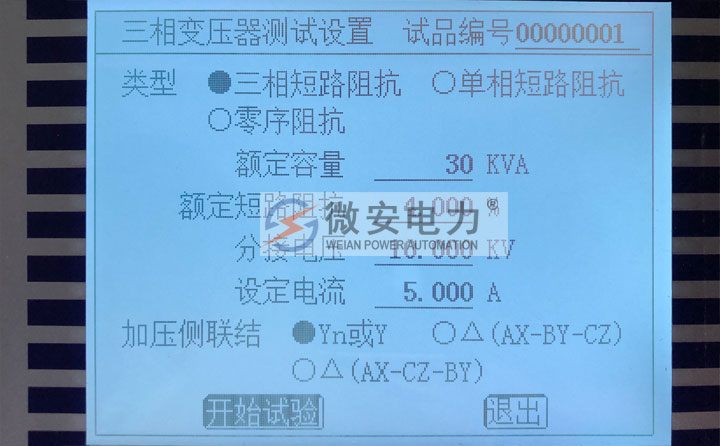

變壓器短路阻抗測試儀-設置界面

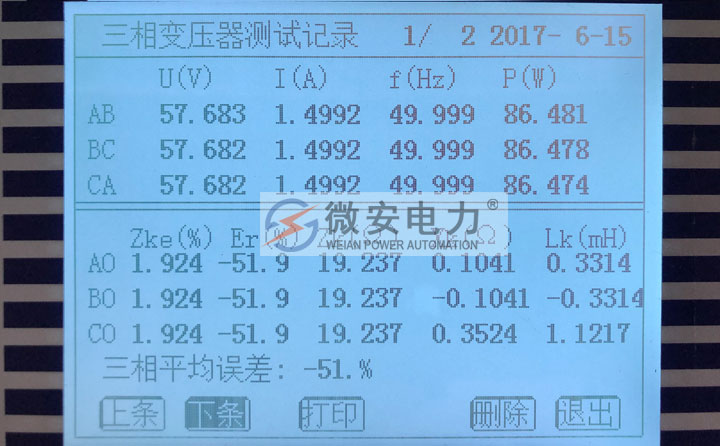

變壓器短路阻抗測試儀-數據界面
變壓器短路阻抗測試儀附件配件 --------Accessories
本產品UAZK-H變壓器短路阻抗測試儀詳細清單請以說明書或代銷合同為準
| 1臺 | 測試線 | 2根 | |
| 測試夾 | 2把 | 電源線 | 1根 |
| 接地線 | 1根 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |

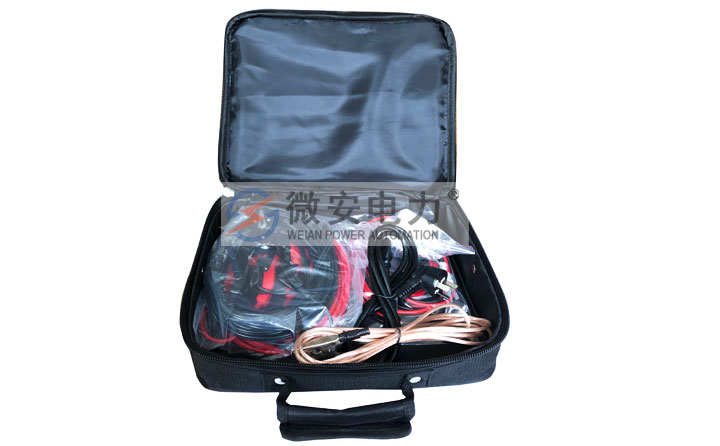

變壓器短路阻抗測試儀-附件整包

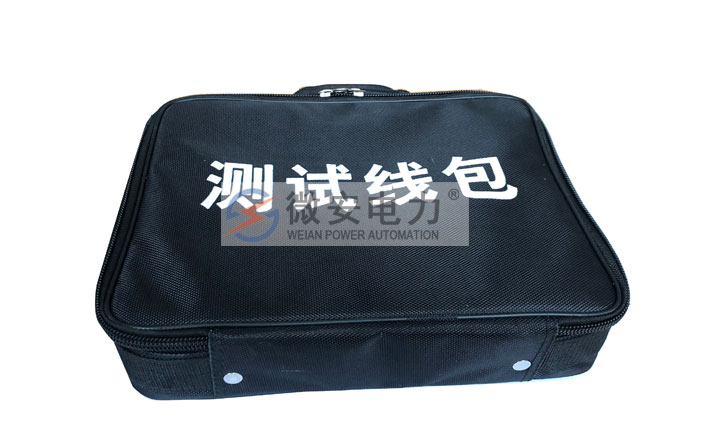

變壓器短路阻抗測試儀-附件包
變壓器短路阻抗測試儀-測試夾

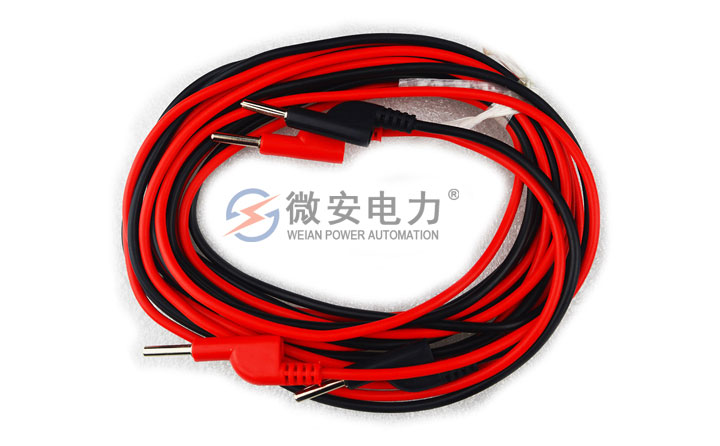

變壓器短路阻抗測試儀-測試線
