回路電阻測試儀簡介 ----Product introduction
目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，最新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，最小電流維持時間不低于60S的規定，確保試驗結果準確。
本儀器操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流200A。可在直流200A的情況下直接測得回路電阻，測試結果用大屏幕液晶TFT彩屏顯示，并有數據存儲、輸出打印、時間設置等功能，有50A、100A、150A、200A檔位供用戶選擇；自定義測試時間，最大設定時間60S,是十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
回路電阻測試儀參數 ----Technical parameter
| 型號 | UAHL-200AJ | |
| 名稱 | 回路電阻測試儀 | |
| 項目 | 技術指標及參數 | 備注 |
| 測試電流 | 200A、150A、100A、50A | |
| 測試范圍 | 0~80mΩ | |
| 測量準確度 | ±（讀數×0.5%+1μΩ | |
| 分辨率 | 0.1μΩ | |
| 測試電源功率 | 恒流限壓，約8.0V | |
| 輸出電流精度 | ±5% | |
| 測量時間 | 快速模式、10~60秒可選 | |
| 工作電源 | 輸入180V~240VAC，50Hz/60Hz | |
| 數據存儲 | 存儲100組測量數據 | |
| 主機重量尺寸 | 約7kg（不含線纜） | 420mm×340mm×200mm |
| 工作環境 | 溫度-10~50℃ 濕度≤90% | |
回路電阻測試儀圖片 ----Picture display

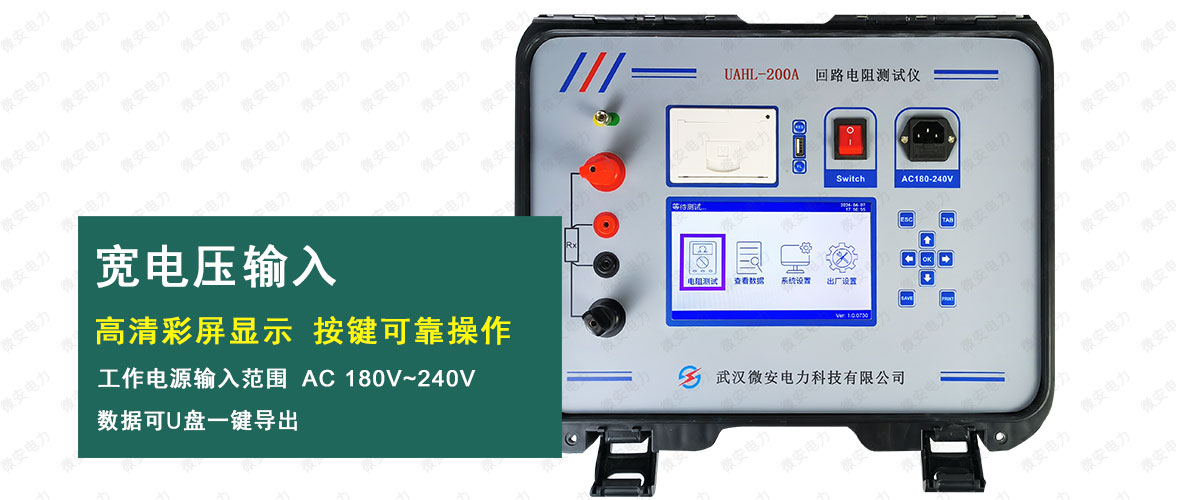

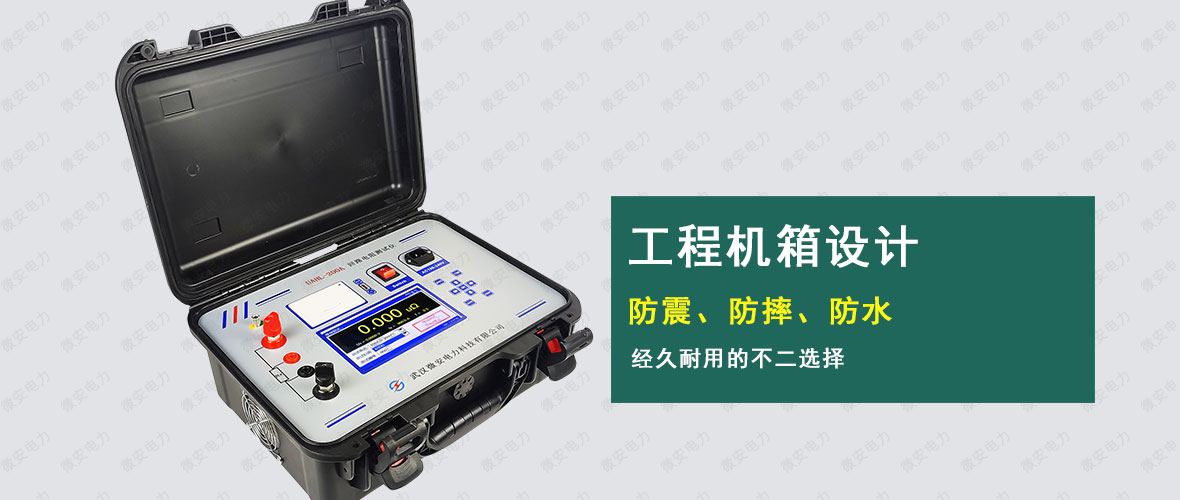

200A回路電阻測試儀主機

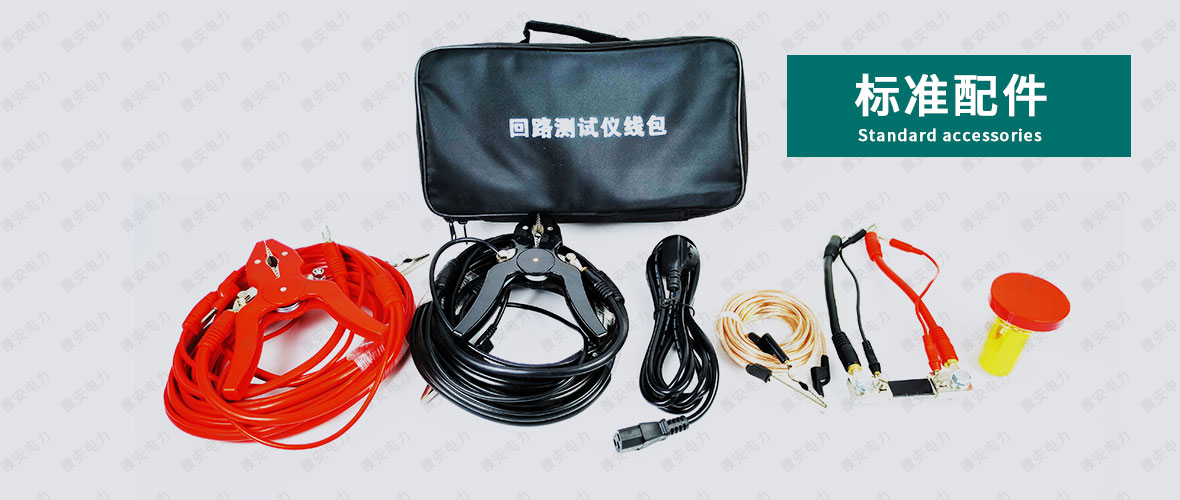

回路電阻測試儀附件配件 --------Accessories
| 變壓器直流電阻測試儀 | 1臺 | 充電器 | 1套 |
| 測試夾 | 1套 | 接地線 | 1根 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |

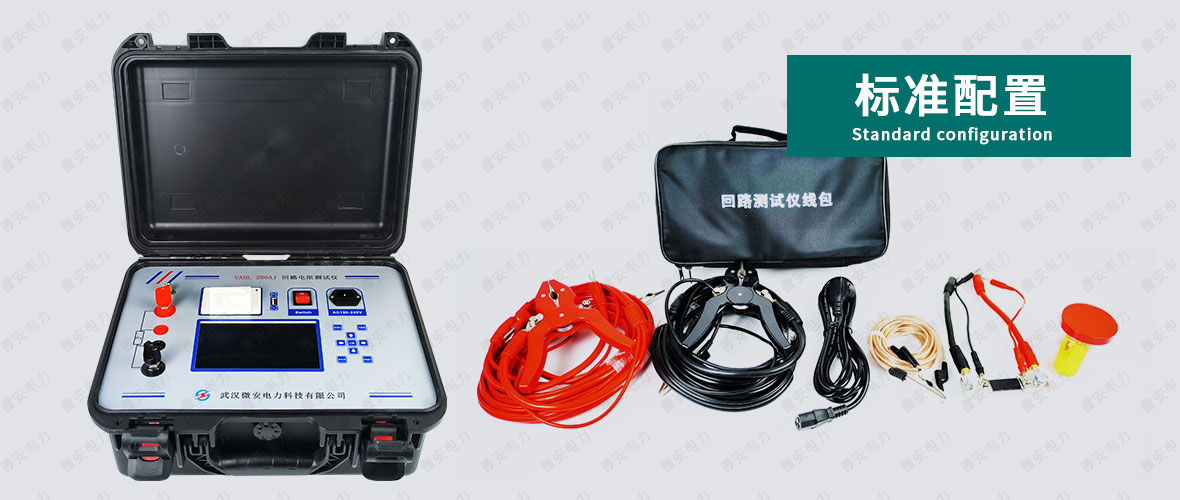

200A回路電阻測試儀--標準配件
回路電阻測試儀技術應用 --------Technology application
