帶電電纜識別儀簡介 ----Product introduction
UADS-P電纜識別儀又稱帶電電纜識別儀，電力電纜識別儀，地埋電纜識別儀等等，是武漢微安電力為電力電纜工程師和電纜施工單位解決電纜識別的技術問題而設計的專用測試儀器，用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故
。 本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能。電纜識別儀由發射機，發射電流鉗，接收機，接收柔性電流鉗四部分組成，采用發射鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。，該電纜識別儀由于有了方向及大小的雙重判別使得該電纜識別儀的識別準確率達到了100%。
主要組成

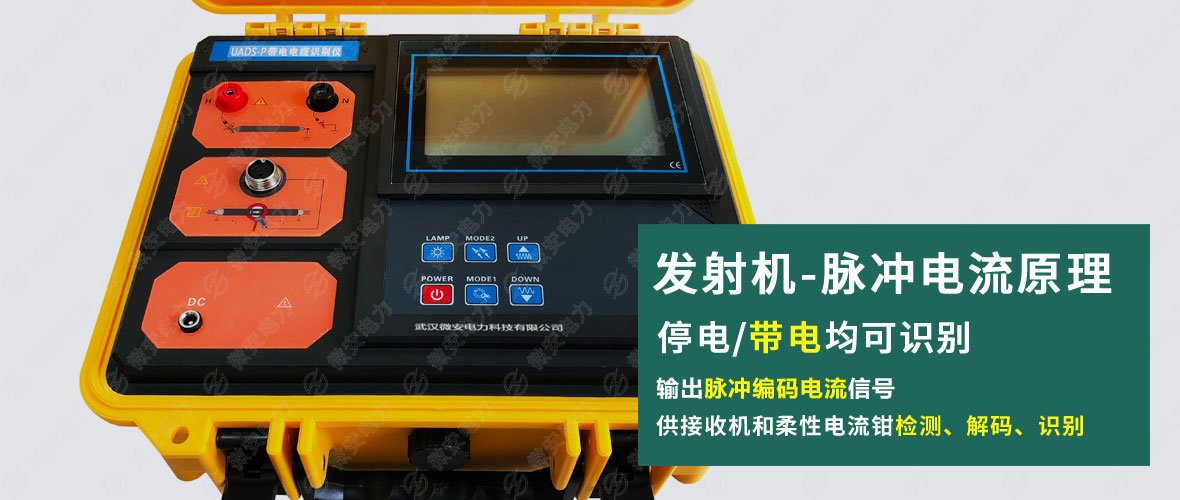

1、發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護，LCD實時顯示剩余電池電量及發射動態
2、發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

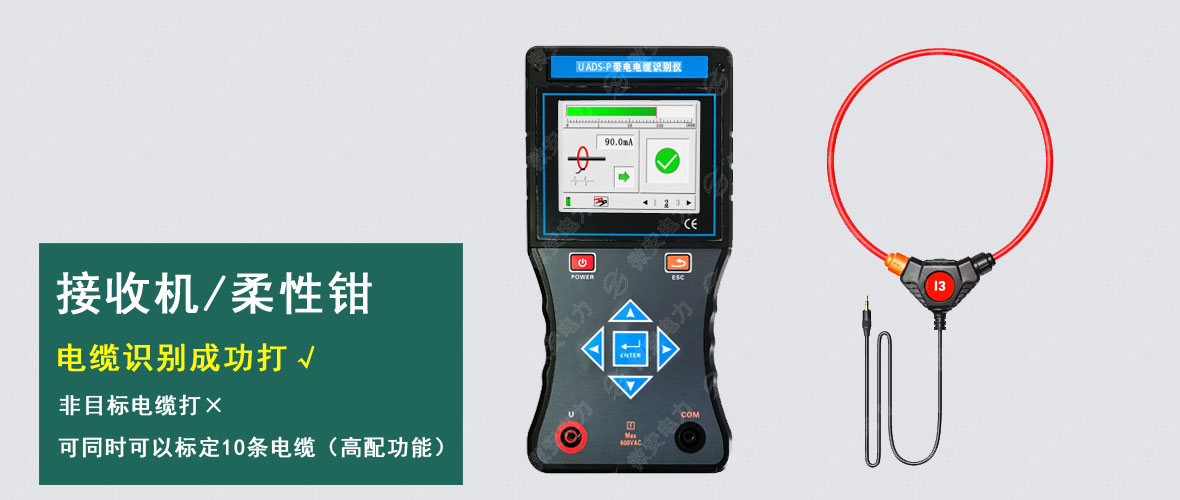

3、接收機：為手持設備，3.5寸彩色液晶屏，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，電纜識別成功打√，非目標電纜打×。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。
主要功能
1、停電電纜識別: 停電識別時,嚴禁接入帶電電纜中
2、帶電運行中的電纜識別: 適用于三芯帶鎧電纜
3、交流電流測試:可測交流電流量程為AC 0.00A～5000A(50Hz/60Hz)
4、交流電壓測試:可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)
5、電流頻率測試:可測電流頻率45Hz～70Hz
帶電電纜識別儀參數 ----Technical parameter
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | \ |
| 環境濕渡 | 40%～60% | ＜80% | \ |
| 被測電壓電流頻率 | 50Hz±1Hz | 45Hz~70Hz | 測試電壓電流時 |
| 接收機工作電壓 | 7.4V±0.5V | 7.4V±1V | \ |
| 發射機工作電壓 | 11.1V±0.5V | 11.1V±1.5V | \ |
| 外電場、磁場 | 應避免 | ||
| 被測電纜位置 | 被測電纜處于柔性電流鉗的近似幾何中心位置 | ||
| 發射機功能 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
| 輸出方式 | 帶電識別時卡鉗耦合；停電識別時直連輸出 |
| 發射頻率 | 625Hz、1562Hz、2500Hz、10KHz（帶電識別時） |
| 脈沖電壓 | 500V（停電識別時） |
| 脈沖電流 | 最大5A |
| 脈沖寬度 | 2ms |
| 測試線長 | 3米，帶鱷魚夾，紅黑各1條 |
| 發射鉗內徑及線長 | φ120mm，2m |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
| LCD尺寸 | 長寬128mm×75mm；顯示域124mm×67mm |
| 背光控制 | 有 |
| 電源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
| 電池電量 | 當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機 |
| 質量 | 發射機2.5kg；發射鉗1.08kg；總質量4.4kg（含接收機） |
| 發射鉗尺寸 | 300mm×175mm×50mm |
| 發射機尺寸 | 320mm×275mm×145mm |
| 參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
| 功能 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
| 電源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
| 額定電流 | 約300mA max |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
| 信號標定 | 有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 |
| 標定好后不能改變測試頻率和放大倍數，否則要重新標定；測試不同的電纜都需要重新標定 | |
| 方向識別 | 有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
| 電纜識別成功 | 綠色打鉤圖標指示（√） |
| 非目標電纜 | 紅橙色打叉圖標指示（×） |
| 接收機尺寸 | 長寬厚207mm×101mm×45mm |
| 柔性電流鉗 | 長約630mm，線徑6 mm或12.5mm |
| 線圈內徑 | φ200mm（可以根據需要定制更大口徑） |
| 引線長度 | 柔性電流鉗引線長度：2m |
| 電壓測試線 | 長1m (紅黑各1條) |
| 檢測范圍 | 停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定) |
| 帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜電阻決定) | |
| 量程 | 交流電壓： 0.00V～600V(50Hz/60Hz) |
| 交流電流： 0.00A～5000A(50Hz/60Hz) | |
| 電流頻率： 45Hz~70Hz | |
| 精度 | 交流電壓：±2%±3dgt |
| 交流電流：±2%±3dgt | |
| 電流頻率：±2%±3dgt | |
| 識別信號 | 彩色信號幅度和數字顯示 |
| 增益調節 | 測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處最佳 |
| 背光控制 | 有 |
| 充電器及接口 | 9V DC充電器，USB充電接口 |
| 接收機質量 | 電流鉗172g；接收機370g(帶電池) |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
帶電電纜識別儀圖片 ----Picture display

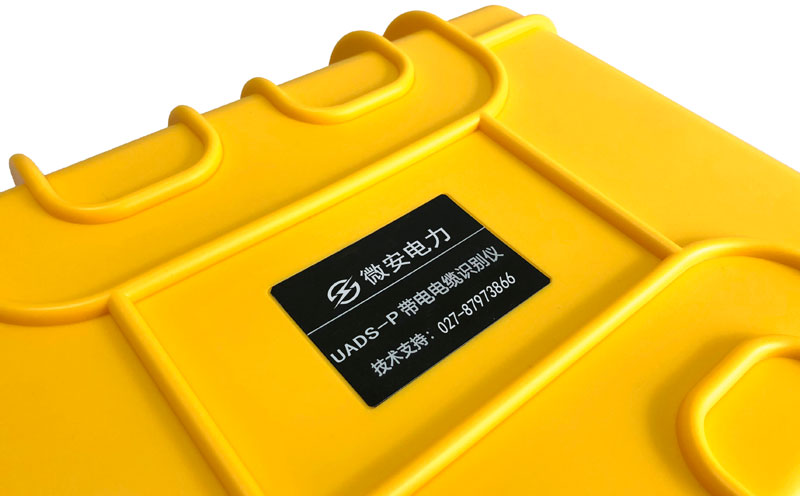

銘牌

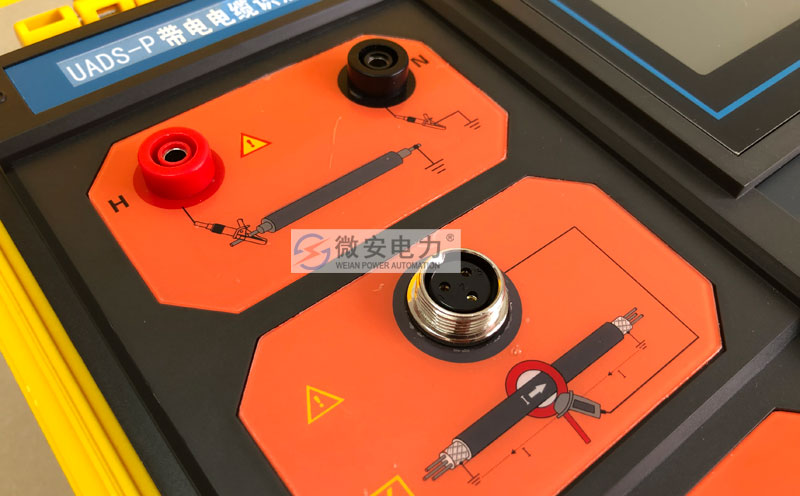

接線端子

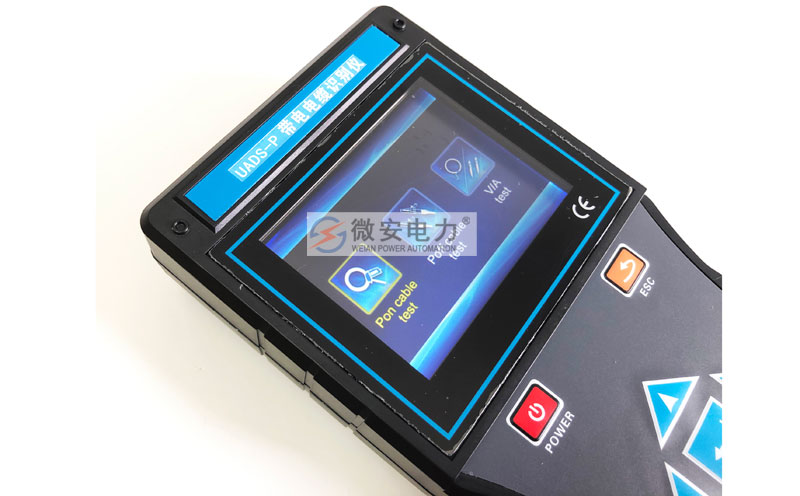

接收機軟件界面

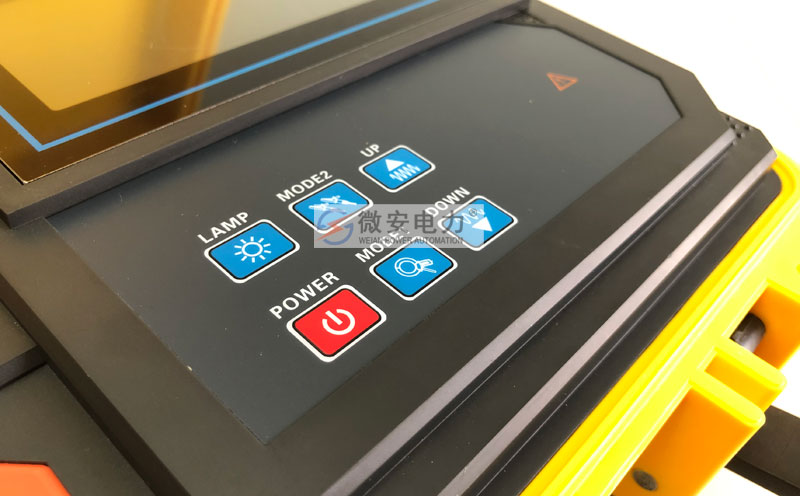

測試按鍵

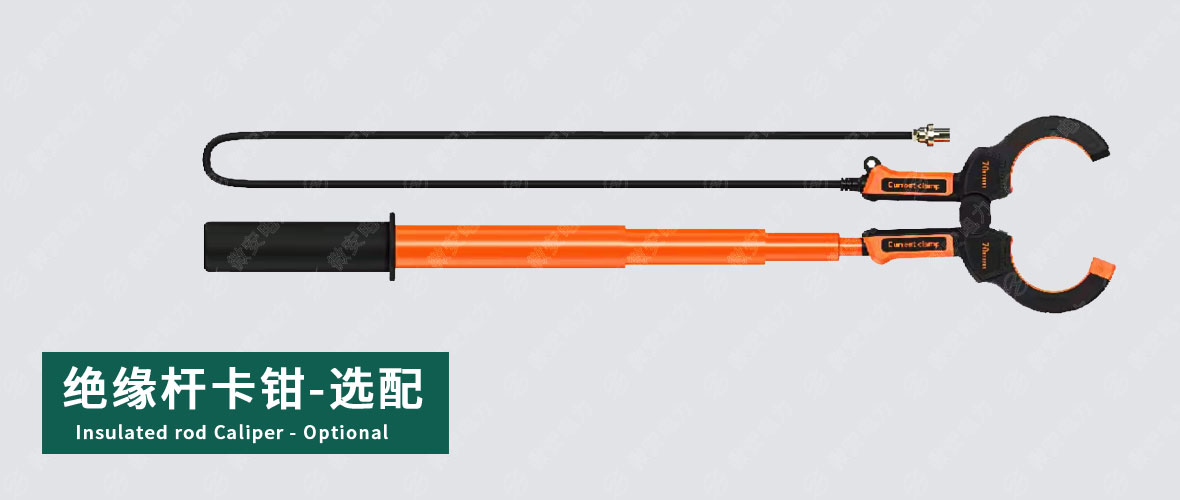

帶電電纜識別儀附件配件 --------Accessories
本產品UADS-P帶電電纜識別儀器詳細清單請以說明書或代銷合同為準
| 電纜識別儀（主機） | 1臺 | 接收機 | 1臺 |
| 測試線 | 2條(紅黑) | 測試鉗 | 2把 |
| 充電器 | 1個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
| 接地樁 | 2根 | 測試針 | 1對 |

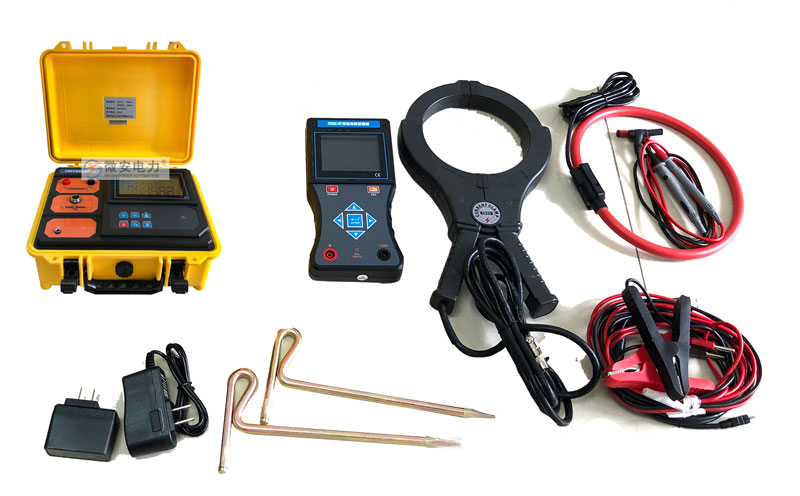

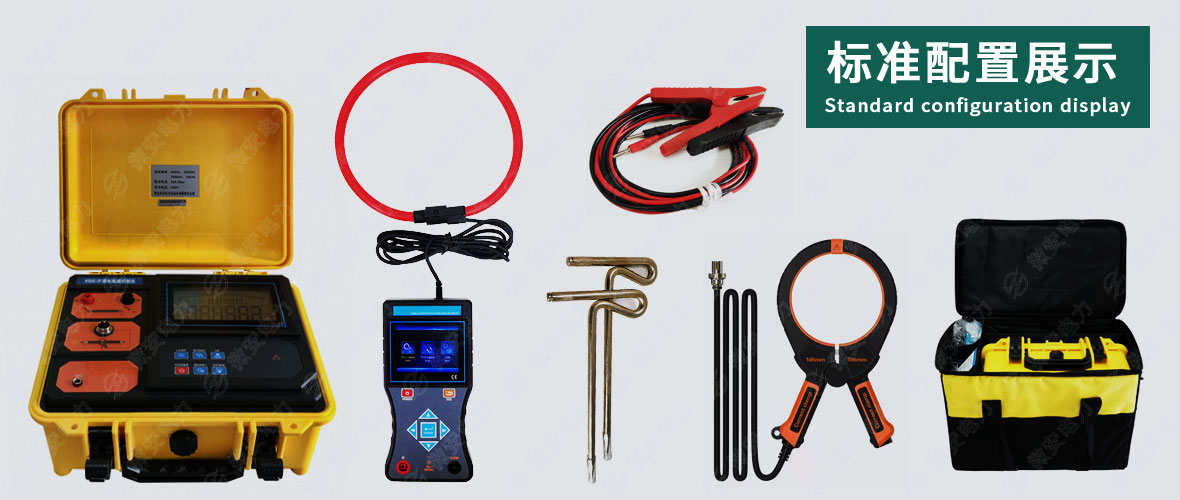

整套附件

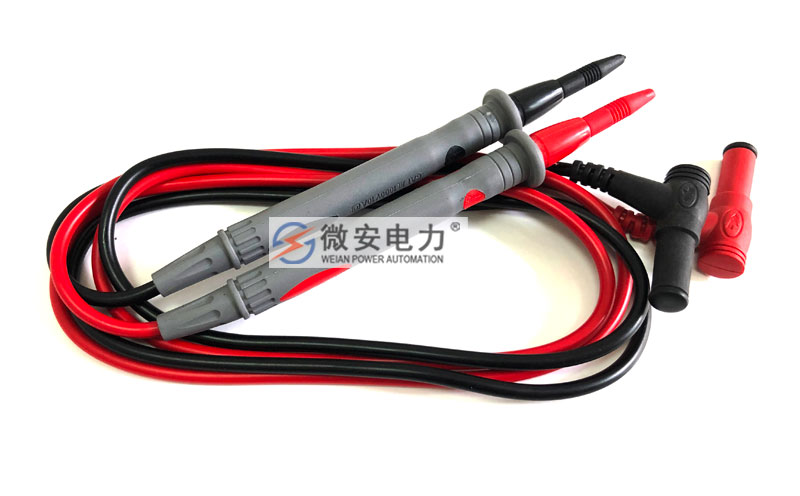

測試表針

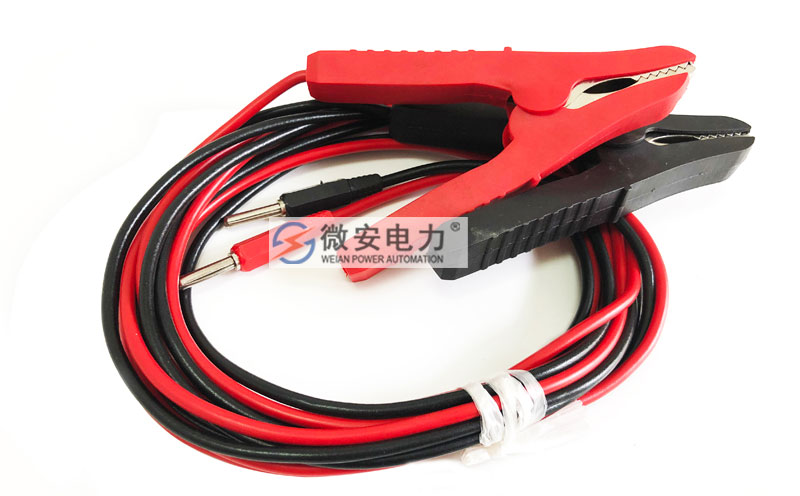

測試線夾

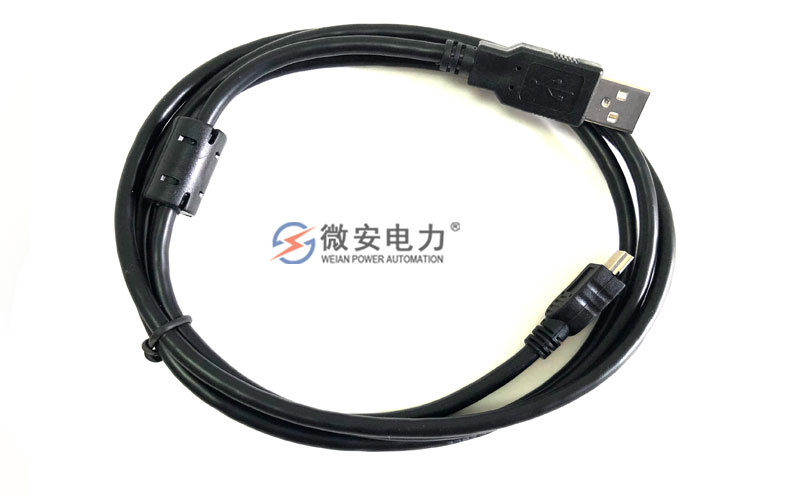

數據線

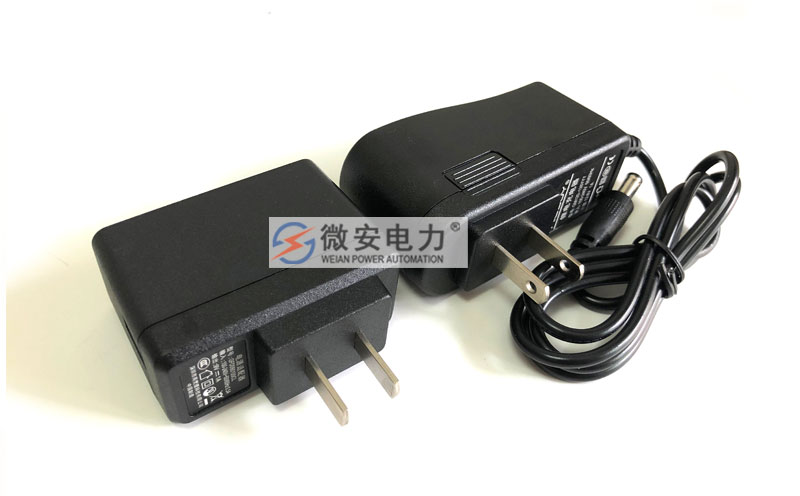

充電器

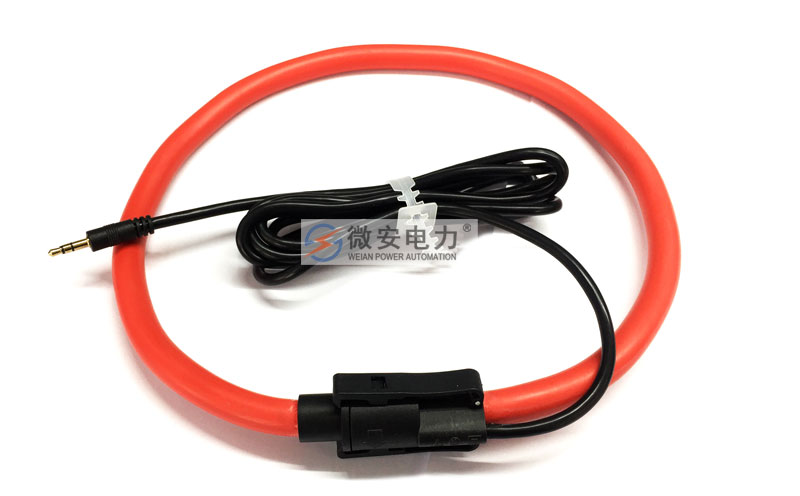

接收鉗

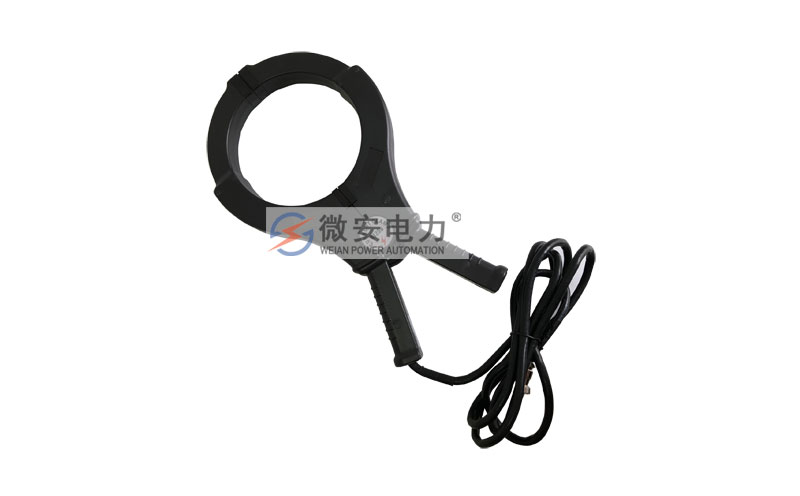

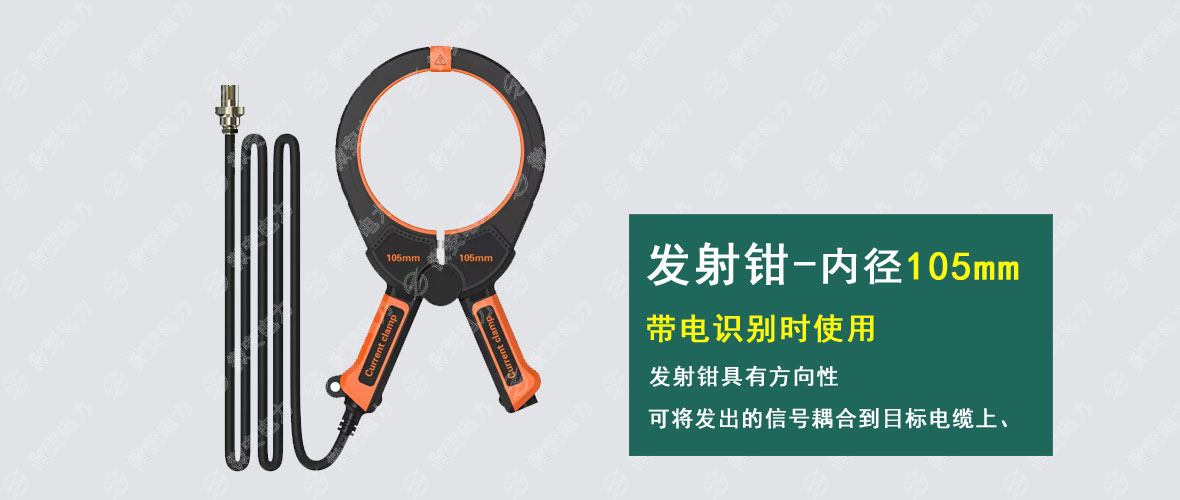

發射鉗

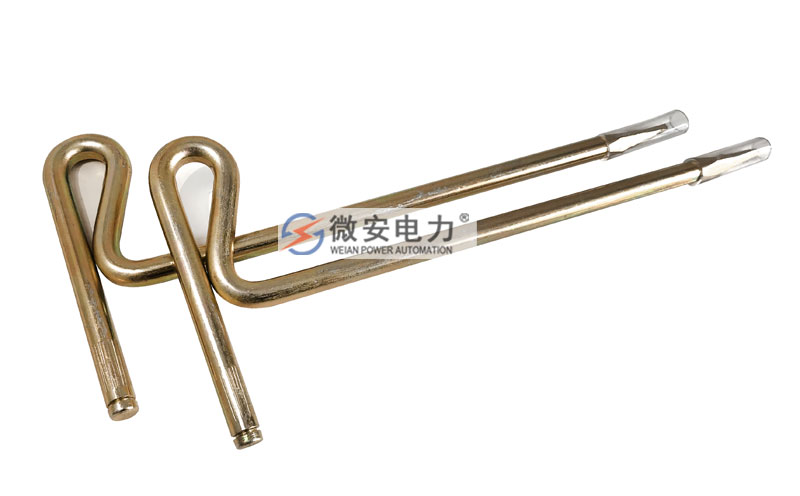

接地樁
帶電電纜識別儀技術應用 --------Technology application

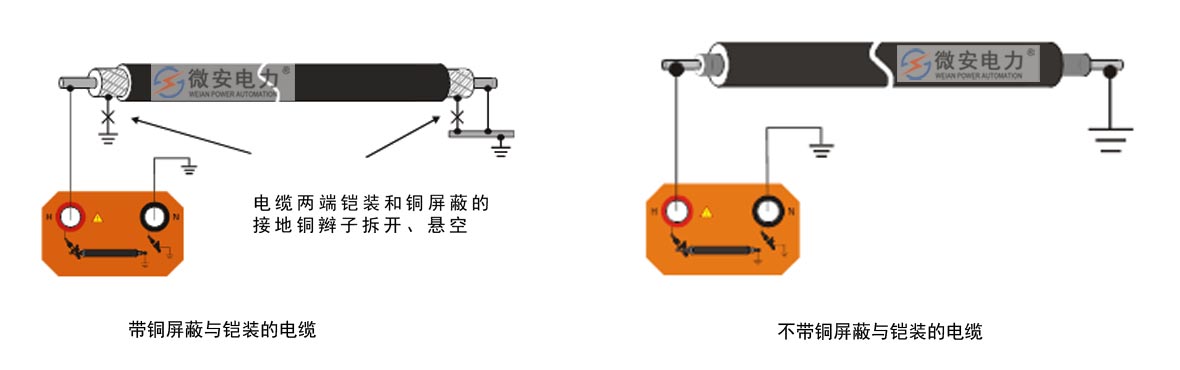

一、電纜識別儀對停電電纜識別方法
1、對于帶有銅辮子的電纜，在拆開電纜兩端的接地銅辮子時，如果有困難，可以只拆開近端的。
2、若使用接地針將電纜識別儀發射機接地時，應盡量插入肥沃或潮濕的泥土中，以降低接地電阻值保證測試的電流幅值更大，更容易識別。
3、發射機紅色測試線接電纜線芯，接一相即可。

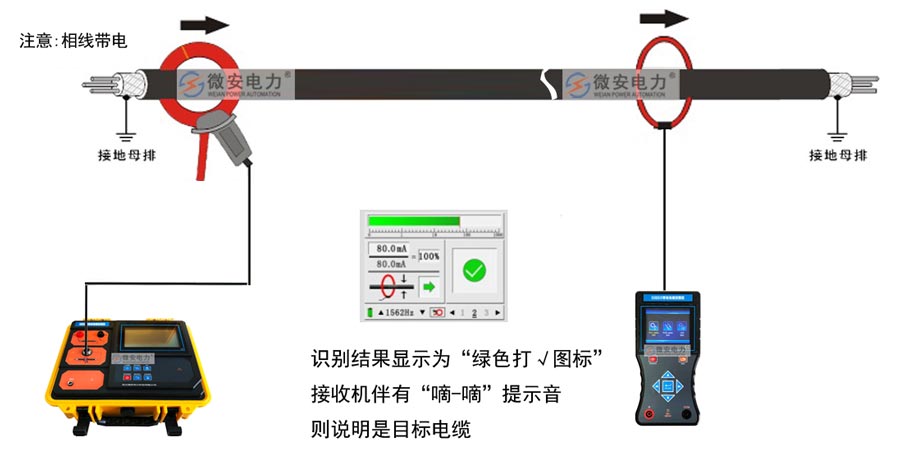

二、電纜識別儀對帶電電纜識別方法
1、電纜識別儀的發射卡鉗方向上的箭頭和柔性電流鉗上的箭頭都指向電纜末端。
2、檢測電流應大于0.2mA。
3、檢測電流大于標定電流值的75％，且小于135%。
4、電流方向顯示綠色箭頭指向右方。
滿足上述條件，則說明是目標管線，識別結果顯示為"綠色打√圖標"，且電纜識別儀接收機伴有"嘀-嘀"提示音。 若不符合以上判據，說明是鄰近的其他管線，識別結果顯示為"紅色打×圖標"或"黑色？圖標"，沒有提示音，為非目標電纜。
