電纜安全刺扎器簡介 ----Product introduction
UACZ-D（遙控型）高壓電纜安全刺扎器是微安電力研發中心在總結國內外多家電纜安全刺扎器的基礎上推出的新一代電纜安全刺扎工具，UACZ-D電纜刺扎器具有單槍雙遙控刺扎被測電纜，可滿足遙控、線控自動定時兩種控制方式，極大地提高了電纜刺扎的安全性及可靠性，是電纜施工、維護工作者的必備工具。
按照行業標準DL409-91第234條要求，電纜刺扎器采用人工試扎待鋸電纜，一旦電纜識別出錯，在對多條電纜識別后針對某條電纜開鋸前的安全遙控刺扎設備，保證了人身安全，該（遙控型）電纜刺扎器采用了非接觸式控制（遙控、線控自動定時）模式，徹底解決了人工刺扎電纜的人身安全問題。
UACZ-D高壓遙控型電纜刺扎器分為射擊器和控制器兩大部分：射擊器前端及后端兩部分由螺母3連接而成一體，通過U型卡具與電纜牢靠固定，控制器采用先進的數字控制及電子檢測電路，將真人語音與液晶顯示控制與一體，實現了人機對話。整機面板設計清晰醒目、操作簡單方便。電纜安全刺扎器采用遙控、線控定時兩種模式，工作發射時人不直接接觸設備，確保人身安全，UACZ-D遙控型電纜刺扎器采用電池供電，刺扎器與電力系統徹底隔離，確保供電安全。 此電纜刺扎器利用射釘槍原理，由精密的自動機械部件、先進的電子檢測控制電路和機電控制部件構成此裝置，利用射釘槍原理，精密的自動機械部件、先進的電子檢測控制電路和機電控制部件構成，實現機械、電子多重保護設計，確保使用安全可靠。
主要特點
1、該電纜刺扎器適合硬表面作業（電纜、水泥地面等）
2、雙鍵遙控(A、D鍵同時按下)，操作簡單，雙重保護開關按鍵
3、工作狀態有超亮發光二極管指示，直觀明了
4、該電纜刺扎器機械、電子多重保護設計，安全可靠
5、該高壓電纜試扎器便攜式結構設計，外形美觀
6、該電纜刺扎器內置鋰離子充電電池，配充電器，適合野外無電源使用
7、該高壓電纜刺扎器雙鍵遙控，操作簡單，雙重保護開關按鍵
電纜安全刺扎器參數 ----Technical parameter
| 適用電纜 | ≤Φ125mm的各種電力電纜 |
| 射釘器數量 | 1 |
| 無線遙控距離 | ≤8米 |
| 保護 | 雙鍵遙控(A、D鍵同時按下)，機械、電子多重保護 |
| 工作模式 | 遙控/定時 |
| 使用環境 | 溫度-10c°~ 50 c°、濕度RH<95% |
| 工作狀態 | 超亮發光二極管指示 |
| 工作電源 | 鋰離子充電電池，配充電器 |
| 尺寸 | 460×380×120mm3（含鋁合金箱及全套附件） |
| 重量 | 設備含鋁合金箱12kg |
電纜安全刺扎器圖片 ----Picture display

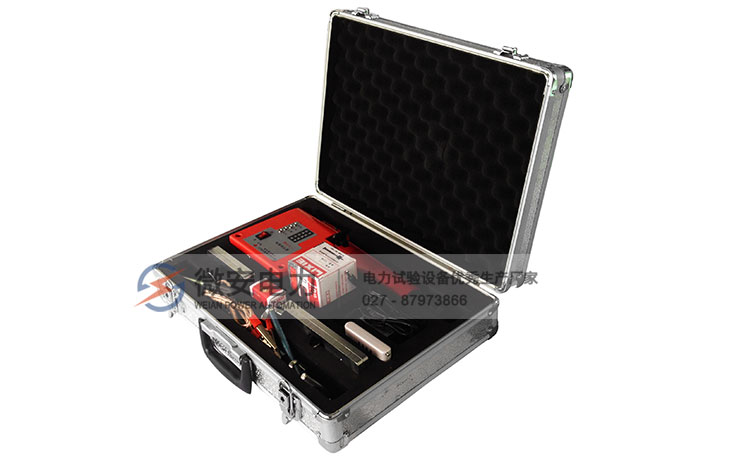

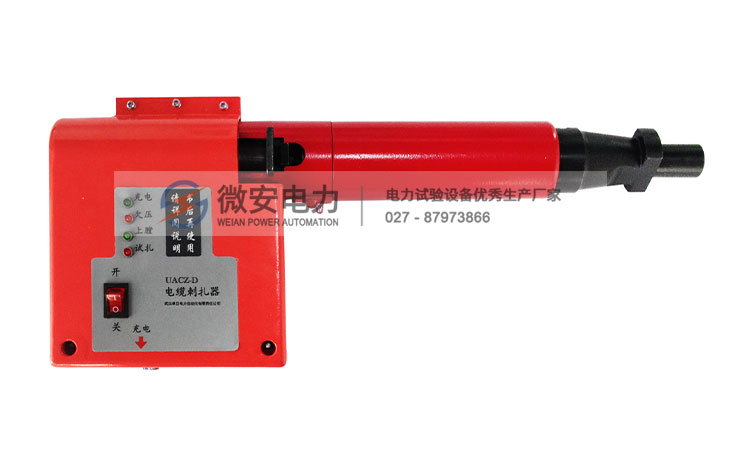

電纜安全刺扎器-整機

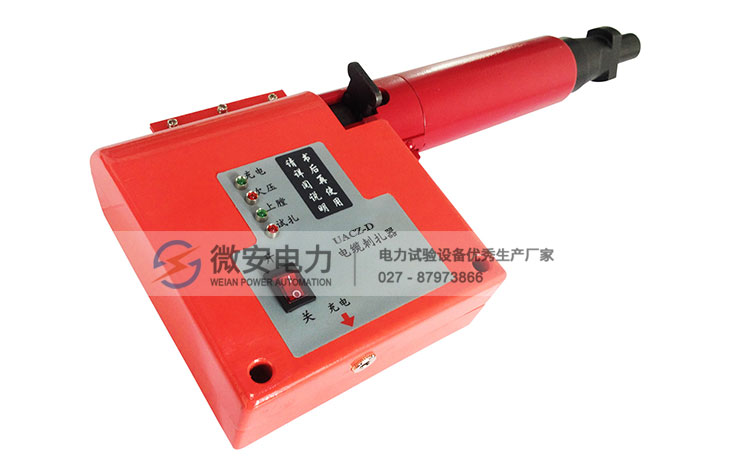

電纜安全刺扎器-射釘槍正面
電纜安全刺扎器-射釘槍

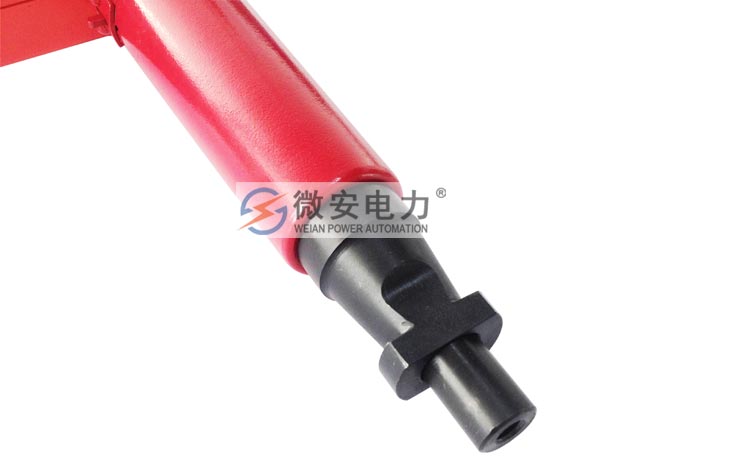

電纜安全刺扎器-槍管

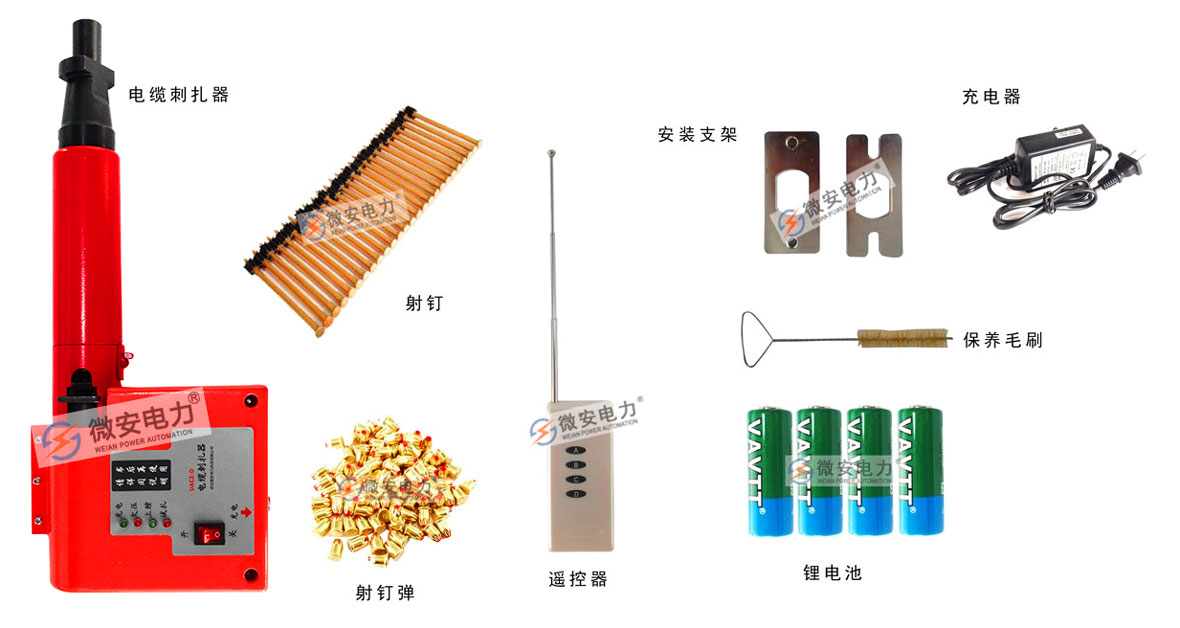

電纜安全刺扎器附件配件 --------Accessories
本產品UACZ-D電纜安全刺扎器詳細清單請以說明書或代銷合同為準
| 電纜安全刺扎器 | 1臺 | 遙控器 | 1個 |
| 充電器 | 1個 | 安裝支架 | 1套 |
| 接地線 | 1條 | 接地針 | 1套(用于支撐或接地) |
| 試驗彈 | 1盒(耗材) | 水泥鋼釘 | 1盒(耗材) |
| 擦拭保養毛刷 | 1個 |
電纜安全刺扎器-附件箱
電纜安全刺扎器-接地線
電纜安全刺扎器-接地樁

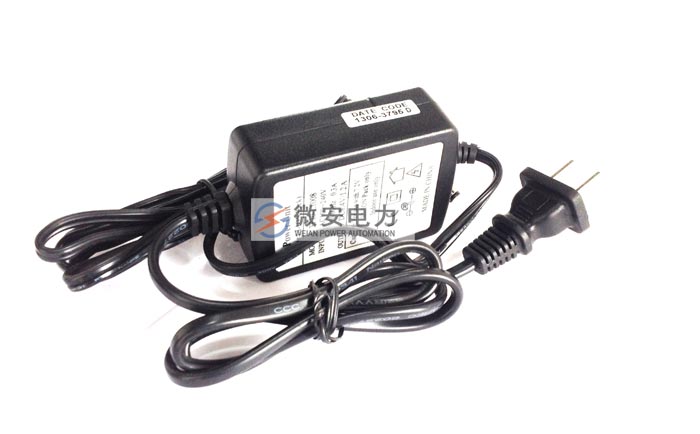

電纜安全刺扎器-充電器

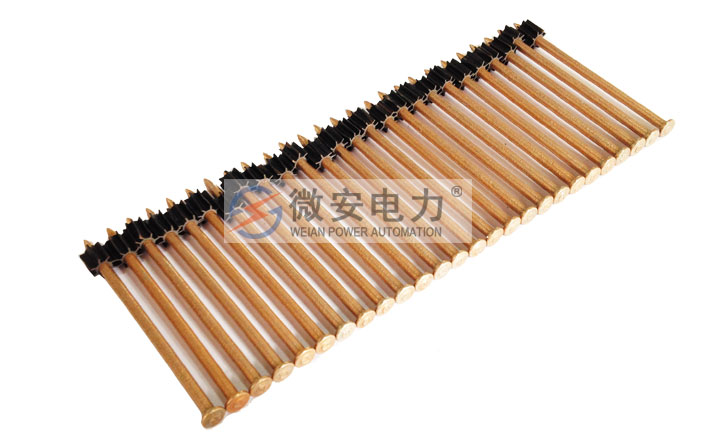

電纜安全刺扎器-射釘

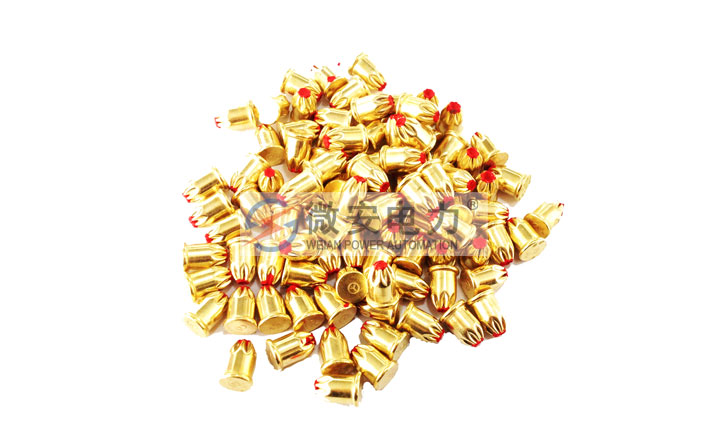

電纜安全刺扎器-射釘彈

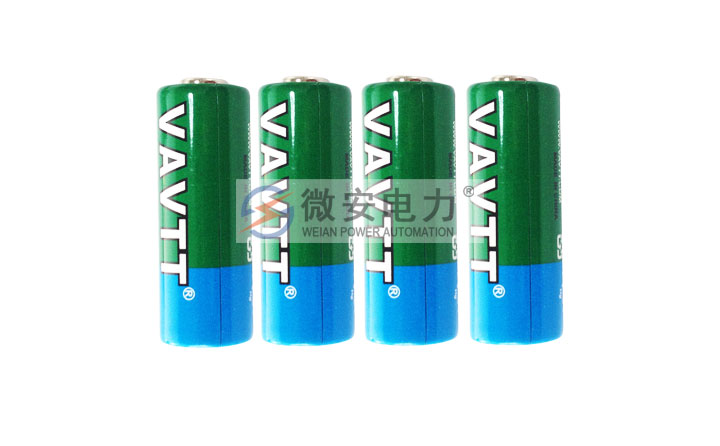

電纜安全刺扎器-電池

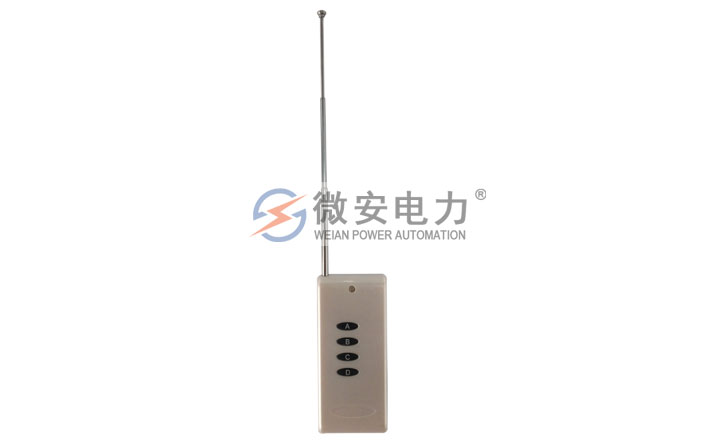

電纜安全刺扎器-遙控器
電纜安全刺扎器技術應用 --------Technology application

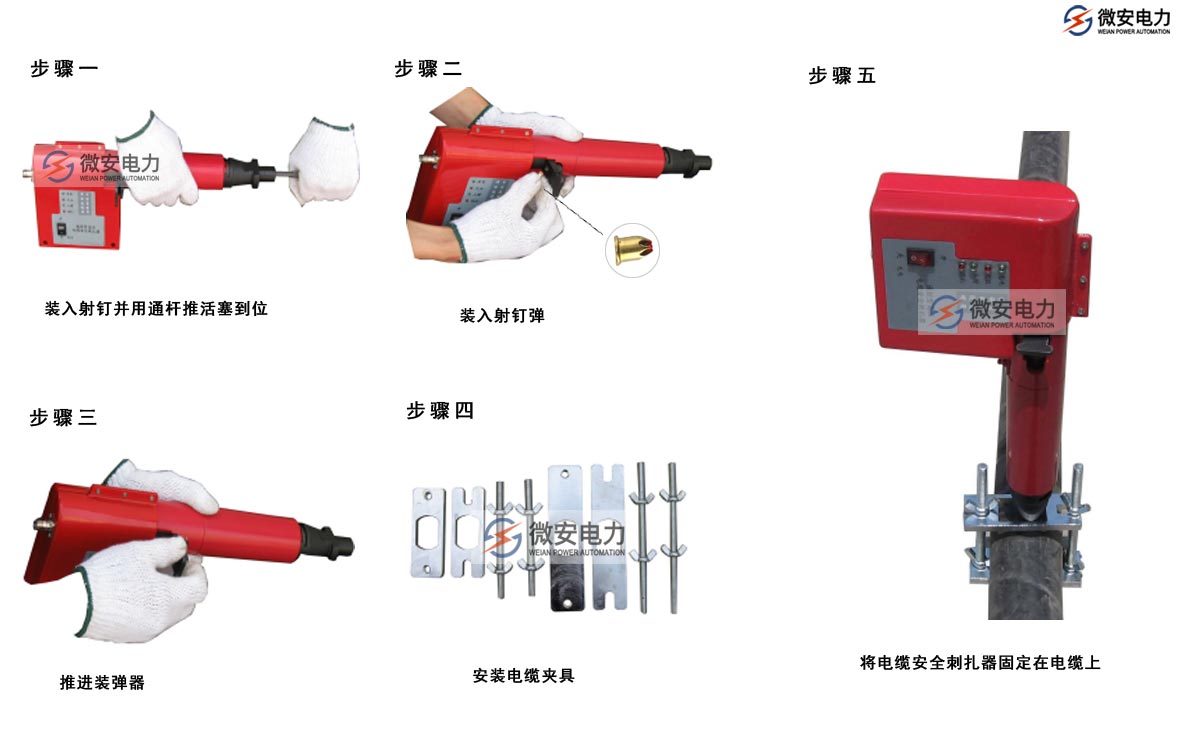

一、電纜安全刺扎器安裝方法圖解
1、將射釘裝入電纜安全刺扎器槍管內，并用通桿推活塞到位。
2、裝入射釘彈至正確位置。
3、推進裝彈器。
4、組裝電纜夾具，并與電纜安全刺扎器一起安裝至電纜上夾緊
5、打開開關，上膛指示燈亮，表明電纜綁扎良好。試扎人員和電纜保持一定安全距離后，同時按下A，D兩鍵，電纜安全刺扎器動作，同時試扎指示燈亮。槍響后松開A，D兩鍵。刺扎過程完畢
